Осадительный электрод электрофильтра

Осадительный электрод электрофильтра

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (И) (50 4 В 03 С 3/45

Г (kt((5

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3757791/22-26 (22) 05.04.84 (46) 23.06.87. Бюл. N - 23 (7 1) Всесоюзный научно-исследовательский и проектный институт по очистке технологических газов, сточных вод и использованию вторичных энергоресурсов предприятий черной металлургии (72) В.Г.Ерошенко и В.Я.Соловьев (53) 621.928 (088.8) (56) Патент ФРГ N - 12755 14, кл. 12е, 5, опублик. 1968.

Авторское свидетельство СССР

1(559727, кл. В 03 С 3/47, 1973. (54) (57) 1. ОСАДИТЕЛЬНЫЙ ЭЛЕКТРОД

ЭЛЕКТРОФИЛЬТРА, содержащий электродный модуль, выполненный иэ расположенных двумя горизонтальными рядами

1 развернутых в каждом ряду под углом 3060 к вертикальной плоскости вертикаль0 ных пластин, параллельных друг другу в . каждомряду,отличающийся тем, что, с целью повышения степени очистки газов, он снабжен горизонтальными шпильками, пропущенными через верхние и нижние концы пластин и образующими с ними шарнирные соединения, при этом отношение расстояния между рядами к расстоянию между соседними пластинами каждого ряда составляет 0,15-0,30.

2. Электрод по п. 1, о т л и ч аю шийся тем, что он снабжен дополнительными электродными модулями, установленными соосно друг над другом и над основным модулем, при этом модули соединены между собой шарнирно.

1318297

Изобретение относится к конструкциям осадительных электродов для электрофильтров и,может быть исполь- зовано в технике электрической очистки газов от взвешенных частиц пыли. Цель изобретения — повышение степени очистки газов.

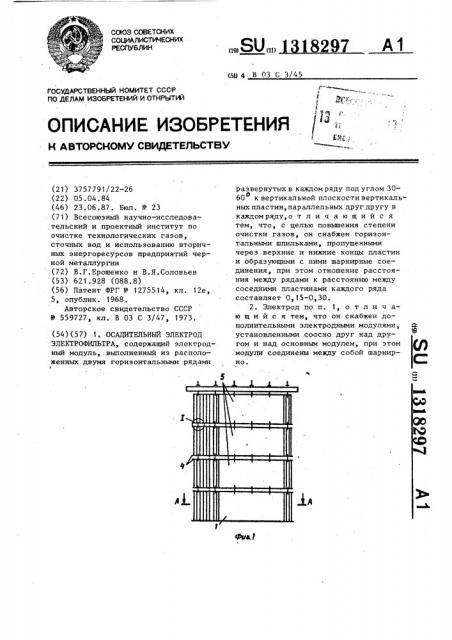

На фиг.1 изображен предлагаемый электрод, общий вид; на фиг.2 — сечение А-А на фиг. ; на фиг.3 — узел

I на фиг.1; на фиг.4 — сечение Б-Б на фиг.3.

Осадительный электрод электрофильтра состоит из электродного модуля 1, выполненного из расположенных двумя горизонтальными рядами развернутых в каждом ряду под углом .

30-60 к вертикальной плоскости вер-. тикальных пластин 2 и 3, параллельных друг другу в каждом ряду, и горизонтальных шпилек 4, пропущенных через верхний и нижний концы пластин 2 и 3 и образующих с ними шарнирные соединения.

Отношение расстояния между рядами к расстоянию между соседними, пластинами каждого ряда составляет

0,15-0,30. Электрод может быть снабжен дополнительными электродными модулями 5, установленными соосно

5 друг над другом и над основным модулем 1, при этом модули 1 и 5 соединены между собой шарнирно.

Электрод работает следующим образом.

Подлежащий очистке газ, содержащий взвешенные частицы, пропускают вдоль осадительного электрода. Взвешенные частицы в поле коронного разряда приобретают электрический заряд

15 .и перемещаются к осадительному электроду. Между пластинами 2 и 3 образуется вихревое движение газа, способствующее интенсивному переносу заряженных частиц к поверхностям пластин 2 и 3, на которых они осаждаются.

3а счет температурных деформаций возможно коробление электрода, что в данном случае исключено шарнирным креплением пластин 2 и 3 между собой и модулей 1 и 5 друг с другом.

I в! 318297
