Реферат



Изобретение относится к технологии разделения частиц на фракции и может найти применение в химической и фармацевтической отраслях промьппленности и сельском хозяйстве, где требуется разделять продукт на фракции с большой степенью точности. В вихревом аппарате, содержащем цилиндрический корпус и вводы осевого и периферийного встречных закрученных потоков, корпус выполнен из верхней и нижней частей, установленных с возможностью взаимного осевого пе-. ремещения. Верхняя часть корпуса снабжена конической крьшкой, выполнена диаметром, большим диаметра нижней части, и установлена относительно нее с образованием кольцевой камеры-сборника вьщеленных частиц. Периферийный ввод и патрубок вывода газа расположены в нижней части корпуса . Осевой ввод находится в верхней части корпуса и снабжен установленным на конце коническим отражателем 1 ил. i (Л со 00 оо

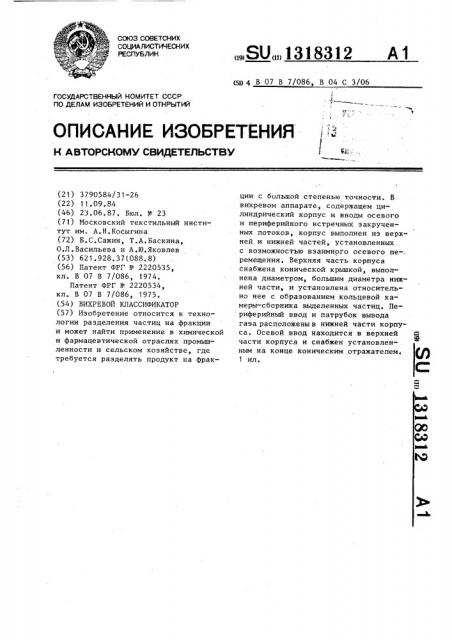

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1318312

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ! :ь

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3790584/31-26 (22) 11.09.84 (46) 23.06.87. Бюл. № 23 (71) Московский текстильный институт им. А.Н.Косыгина (72) Б.С.Сажин, Т.А.Баскина, О.Л .Васильева и А .Ю.Яковлев (53) 621.928.37(088.8) (56) Патент ФРГ № 2220535, кл. В 07 В 7/086, 1974.

Патент ФРГ ¹ 2220534, кл. В 07 В 7/086, 1975. (54) ВИХРЕВОЙ КЛАССИФИКАТОР (57) Изобретение относится к технологии разделения частиц на фракции и может найти применение в химической и фармацевтической отраслях промьппленности и сельском хозяйстве, где требуется разделять продукт на фрак(50 4 B 07 В 7/086, В 04 С 3/06 ции с большой степенью точности. В вихревом аппарате, содержащем цилиндрический корпус и вводы осевого и периферийного встречных закрученных потоков, корпус выполнен из верхней и нижней частей, установленных с возможностью взаимного осевого пе-. ремещения. Верхняя часть корпуса снабжена конической крьппкой, выполнена диаметром, большим диаметра нижней части, и установлена относительно нее с образованием кольцевой камеры-сборника выделенных частиц. Пе риферийный ввод и патрубок вывода газа расположены в нижней части корпуса. Осевой ввод находится в верхней

<0 части корпуса и снабжен установленным на конце коническим отражателем.

1 ил.

1318312

l5

55

Изобретение относится к области разделения частиц на фракции по крупности и может найти применение в химической, фармацевтической и других областях промышленности.

Цель изобретения — повьппение качества разделения.

На чертеже схематично изображен вихревой классификатор.

Классификатор содержит корпус, выполненный из нижней 1 и верхней 2 частей, установленных с возможностью взаимного осевого перемещения, периферийный ввод 3 с эавихрителем 4, расположенные в нижней части 1 корпуса, установленный с возможностью осевого перемещения осевой ввод 5 потока с эавихрителем 6 и коническим отражателем 7. Верхняя часть 2 корпуса снабжена конической крьппкой 8, выполнена с диаметром, большим диаметра нижней части 1, и установлена относительно нее с образованием кольцевой камеры 9, служащей сборником выделенных частиц и снабженной выходным патрубком 10. Вывод 11 чистого газа установлен в нижней части 1 корпуса.

Вихревой кла сификатор работает следующим образом.

Полидисперсный материал в потоке .газа поступает в классификатор через периферийный ввод 3 и осевой ввод 5.

Потоки движутся навстречу друг другу по винтовой траектории, при этом направленче вращения потоков совпадает.

При отборе крупной фракции срез осевого ввода 5 и верхняя кромка нижней части 1 корпуса находятся в одной плоскости, Отсепарированные во встречных закрученных потоках частицы попадают в верхнюю часть 2 корпуса. По мере продвижения вверх поток теряет скорость, а при движении вниз, обтекая осевой ввод 5, приобретает устойчивый характер и ламинируется, что позволяет в конечном счете обеспечить однородность поля скоростей и стабилизации потока, устранить влияние случайных факторов (коагуляция, турбулентная диффузия и т.п.) на качество разделения, При движении потока вниз он встречает на своем пути конический отражатель 7, разворачивается и возвращается вновь в периферийную зону верхней части 2 корпуса. Процесс осуществляется до тех пор, пока удерживающая способность слоя не достигнет своего предела, после чего происходит выпадение частиц заданной крупности, которые отводят из классификатора через камеру

9 и патрубок 10. Поток отработанного газа вместе с частицами мелкой фракции отводится иэ аппарата через осевой вывод 11.

Для отбора тонкой фракции ввод 5 перемещают вверх на заданный уровень, определяемый расстоянием между выходами в камеру осевого и периферийного закрученного потоков, т,е. крупность отбираемой фракции зависит от расстояния между эавихрителями 4 и 6, а качество разделения для каждой фракции характеризуется объемом (высотой) верхней части 2 корпуса, т.е. чем тоньше фракция, тем больше должна быть высота верхней части 2. Это объясняется тем, что, чем тоньше частицы, тем больше они подвержены влиянию посторонних факторов, а следовательно, для создания стационарного ламинарного потока тонкой фракции требуется большая зона. С этой целью

-верхнюю часть 2 перемещают вертикально вверх относительно нижней части

1. Таким образом при отборе частиц тонкой фракции в аппарате образуется дополнительный сепарационный объем между нижним концом ввода 5 и верхней кромкой нижней части 1 корпуса, из которого частицы заданной крупности могут частично выносится центральным потоком вместе с частицами другого класса крупности. Однако в отличие от последних они не выносятся полностью из аппарата через вывод 11, а сепарируются на стенках нижней части 1 корпуса и поступают с периферийным потоком в удерживающий вихревой слой верхней части 2 корпуса. По мере продвижения их вверх поток теряет скорость (это достигается за счет увеличения объема камеры, а именно ее высоты). При движении вниз, обтекая ввод 5, поток приобретает устойчивый характер. Далее процесс протекает аналогично описанному.

Формула изобретения

Вихревой классификатор, содержащий цилиндрический корпус, периферий" ный и установленный с возможностью

1318312 вого перемещения, верхняя часть корпуса снабжена конической крышкой, Составитель Н.Кекишева

Техред Л.Олийнык Корректор Г.Решетник

Редактор И.Николайчук

Заказ 2453/7

Тираж 538 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 осевого перемещения осевой вводы потока с завихрителями, осевой патрубок вывода газа и сборник выделенных частиц, отличающийся тем, что, с целью повышения качества разделения, корпус выполнен нз двух, верхней и нижней, частей, установленных с возможностью взаимного осевыполнена с диаметром, большим диаметра нижней части, и установлена относительно нее с образованием кольцевой камеры-сбоника выделенных частиц, периферийный ввод и патрубок вывода газа расположены в нижней части корпуса, а осевой ввод — в верхней части корпуса и снабжен установленным на конце коническим отражателем.
