Изобретение относится к области прокатного и волочильного производства , в частности к конструкции намоточных устройств. Цель изобретения - повышение надежности. Посредством пневмоцилиндра 25 включают через муфту привод карданного соединения 18 одного из намоточных валов, например 6, и барабана 7. После заполнения последнего включением другой муфты вращают аналогичным образом барабан 8. Для обеспечения требуемой раскладки ленты на барабанах 7 и 8 корпуса 3 и 4 перемещают посредством гидроцилиндров 20, получающих питание от насосов переменной производительности , связанных с приводом, что автоматически обеспечивает согласование скорости намотки и скорости перемещения барабанов 7 и 8 в зависимости от заданного шага раскладки, определяемого настройкой насосов. 2 ил. (Л со СХ) со 20

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (59 4 В 21 С 47/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4029007!25-27 (22) 24.02.86 (46) 23.06.87. Бюл. 11 23 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт металлургического машиностроения (72) В.С. Аксенов, А.А. Маренников, И.M. Макеев, Ф.A. Колчанов, В.М. Мосин и A,È. Бондаренко (53) 621.772.068(088.8) (56) Патент США 1"- 3323735, кл. 242-25, 06,06.67. (54) СДВОЕННОЕ НАМОТОЧНОЕ УСТРОЙСТВО (57) Изобретение относится к области прокатного и волочильного производства, в частности к конс грукции намоточных устройств. Цель изобрете„„ЯК„13 I 8317 ния — повышение надежности. Посредством пневмоцилиндра 25 включают через муфту привод карданного соединения 18 одного из намоточных валов, например 6, и барабана 7. После saполнения последнего включением другой муфты вращают аналогичным образом барабан 8. Для обеспечения требуемой раскладки ленты на барабанах 7 и 8 корпуса 3 и 4 перемещают посредством гидроцилиндров 20, получающих питание от насосов переменной производительности, связанных с приводом, что автоматически обеспечивает согласо-" вание скорости намотки и скорости перемещения барабанов 7 и 8 в зависимости от заданного шага раскладки, определяемого настройкой насосов.

2 ил.

131 Изобретение относится к прокатному и Волочильному производству, В частности к конструкции намоточных устройств.

Цель изобретения — повышение надежности.

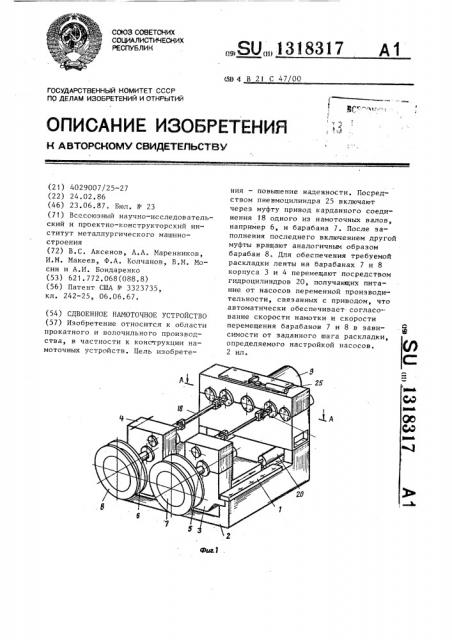

На фиг. 1 показано предлагаемое устройство, общий вид; на фиг.2— разрез А-А на фиг. 1.

Устройство содержит установленные в направляющих 1 рамы 2 корпуса 3 и

4 со смонтированными в них намоточными валами 5 и 6 с барабанами 7 и 8, привод 9 намоточных валов 5 и. 6, а также узел связи привода 9 с намоточными валами 5 и 6, выполне IHbIA в виде соединенного с приводом 9 ведущего вала 10 с шестерней 11, смонтированных параллельно друг другу двух ведомых валов 12 и 13, установленных на последних зубчатых блоков 14 и 15, связанных зацеплением с шестерней 11, а также муфт 16 и 17, один из элементов в каждой иэ которых соединен с соответствующим зубчатым блском, а другой — с соответствующим ведомым валом. Связь каждого иэ последних с намоточным валом выполнена в виде карданного 18 и шлицевого

19 соединений. Перемещение корпусов

3 и 4 осуществляется гидроцилиндрами 20, получающими питание от насосов 21 переменной производительности, получающими вращение от ведомых валов 12 и 13 через зубчатые колеса 22 и 23. Переключение муфт 16 и 17 осуществляется вилками 24, кинематически связанными с пневмоцилиндром 25.

Устройство работает следующим образом.

Посредством пневмоцилиндра 25 муфту включения, например 16, вводят в зацепление с зубчатым блоком 14, при этом он оказывается связанным с приводом 9 и с него возможна передача вращения от привода 9 через шестерню 11 и зубчатый блок 14 на ведомый вал 12, а от него через шлицевое соединение 19 на карданное соединение t8 от которого вращение передается намоточному валу 5 и, соответственно, барабану 7. Конец ленты закрепляют на барабане 7 и включением при8317 2 вода 9 приводят его во.вращение для намотки. После заполнения барабана 7 привод 9 отключают, обрезают ленту или проволоку и закрепляют конец на барабане 8, Пневмоцилиндром 25 включают муфту 17, обеспечивая тем самым возможность вращения барабана 8, и, включив привод 9, осуществляют намотку ленты или проволоки на барабане 8.

Для обеспечения требуемой раскладки ленты на барабанах 7 и 8 корпуса 3 и 4 перемещают посредством гидроцилиндров 20, получающих питание от насосов 21 переменной производительности, вращение которых осуществляется от общего с барабанами 7 и 8 привода 9, что автоматически обеспечивает согласование скорости намотки и скорости перемещения барабанов 7 и. 8 в зависимости от заданного шага раскладки, определяемого настройкой насосоа 21.

Технико-экономический эффект от внедрения изобретения обеспечивается повышением надежности.

Формула и з о б р е т е н и я

Сдвоенное намоточное устройство, содержащее установленные на раме корпуса со смонтированными в них намоточными валами с барабанами, привод намоточных валов, а также узел связи упомянутого привода с намоточными ва1 лами, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, упомянутый узел связи выполнен в виде соединенного с приводом ведущего вала с шестерней, смонтированных параллельно друг другу двух ведомых валов, установленных на ведомых валах зубчатых блоков, связанных зацеплением с шестерней, а также муфт, один из элементов в каждой из которых соединен с зубчатым блоком, а другой — с соответствующим ведомым валом, связь каждого из последних с намоточным валом выполнена в виде карданного и шлицевого соединений, при этом корпуса смонтированы с возможностью возвратно-поступательного перемещения относительно рамы вдоль ведомых валов.
