Реферат



Изобретение относится к трубонроводному пневмотранспорту грузов и является дополнительным изобретением к основному изобретению по а. с. № 816912. Цель изобретения - повышение надежности и уменьшение габаритов. Трубопровод содержит обводной воздуховод 5 и жалюзийную решетку 4, проходное поперечное сечение каждого из которых больше суммарного проходного поперечного сечения сопел 6 и не больше проходного сечения колена 2. За счет такого выполнения в зоне поворота материала в колене 2 образуется воздушная прослойка между потоком материала и внешней стяжкой колена 2. 1 ил. I (Л со 00 « со О5 N0

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 В 65 G 53/52

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

" ° »

j ф(>:.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ .

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (61) 816912 (21) 3950875/29-11 (22) 05.09.85 (46) 23.06.87. Бюл. № 23 (71) Астраханский филиал Всесоюзного научно-исследовательского института Всесоюзного научно-промышленного объединения целлюлозно-бумажной промышленности (72) И. И. Антоненко (53) 621.867.8 (088.8) (56) Авторское свидетельство СССР № 816912, кл. В 65 G 53/52, 1979. (54) ПНЕВМОТРАНСПОРТНЫЙ ТРУБОПРОВОД ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ (57) Изобретение относится к трубопроводному пневмотранспорту грузов и является дополнительным изобретением к основному изобретению по а. с. № 816912. Цель изобретения — повышение надежности и уменьшение габаритов. Трубопровод содержит обводной воздуховод 5 и жалюзийную решетку 4, проходное поперечное сечение каждого из которых больше суммарного проходного поперечного сечения сопел 6 и не больше проходного сечения колена 2.

3а счет такого выполнения в зоне поворота материала в колене 2 образуется воздушная прослойка между потоком материала и внешней стяжкой колена 2. ил.

1318496

Формула изобретения

Составитель Г. Киселева

Редактор П. Гереши Техред И. Верес Корректор А. Обручар

Заказ 2469/17 Тираж 777 Подписное

В11ИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж--35, Раугвская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к трубопроводному пневмотранспорту грузов, а именно к пневмотранспортному трубопроводу для сыпучих материалов, и является усовершенствованием устройства по авт. св. № 816912.

Цель изобретения — повышение надежности и уменьшение габаритов.

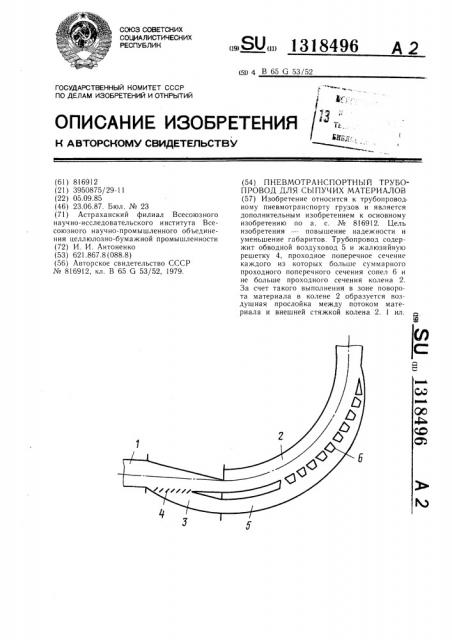

На чертеже показан пневмотранспортный трубопровод для сыпучих материалов, продольный разрез.
