№ 131869

Класс о1с, 21

ССС»р

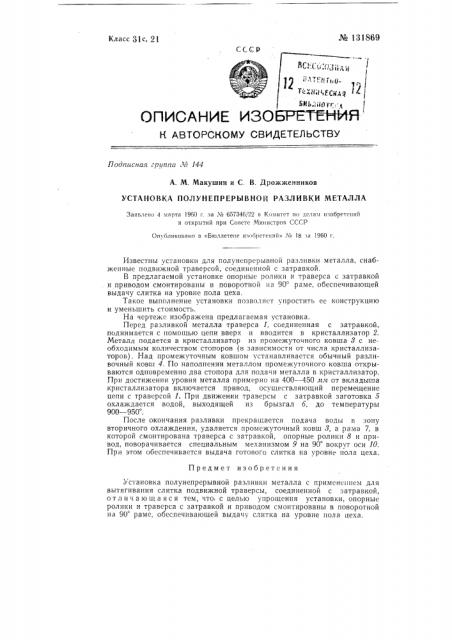

1й ! опиоАнив изои втаиив

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Ло 144

А. М. Макушин и С. В. Дрожженников

УСТАНОВКА ПОЛУНЕПРЕРЪ|ВНОИ РАЗЛИВКИ МЕТАЛЛА

Заявлено 4 марта 1960 г. ва М 657346/22 в Комитет по делам изобретений и открытий при Совете !HIIHcTpoB СССР

Опубликовано в «Бюллетене изобретений» М 16 ва 1960 г.

Известны установки для полунепрерывной разливки металла, снабженные подвижной траверсой, соединенной с затравкой.

В предлагаемой установке опорные ролики и траверса с затравкой и приводом смонтированы в поворотной на 90 раме, обеспечивающей выдачу слитка на уровне пола цеха.

Такое выполнение установки позволяет упростить ее конструкцию и уменьшить стоимость.

На чертеже изображена предлагаемая установка.

Перед разливкой металла траверса 1, соединенная с затравкой, поднимается с помощью цепи вверх и вводится в кристаллизатор 2.

Металл подается в кристаллизатор из промежуточного ковша 8 с необходимым количеством стопоров (в зависимости от числа кристаллизаторов). Над промежуточным ковшом устанавливается обычный разливочный ковш 4. 1Io наполнении металлом промежуточного ковша открываются одновременно два стопора для подачи металла в кристаллизатор.

При достижении уровня металла примерно на 400 — 450 ля от вкладыша кристаллизатора включается привод, осуществляющий перемещение цепи с траверсой 1. При движении траверсы с затравкой заготовка 5 охлаждается водой, выходящей из брызгал 6, до температуры

900 †9 .

После окончания разливки прекращается подача воды в зону вторичного охлаждения, удаляется промежуточный ковш 3, а рама 7, в которой смонтирована траверса с затравкой, опорные ролики 8 и привод, поворачивается специальным механизмом 9 на 90 вокруг оси 10.

При этом обеспечивается выдача готового слитка на уровне пола цеха.

Предмет изобретсния

Установка полунепрерывной разливки металла с применеш1ем для вытягивания слитка подвижной траверсы, соединенной с затравкой, отличающаяся тем, что, с целью упрощения установки, опорные ролики и траверса с затравкой и приводом смонтированы в поворотной на 90 раме, обеспечивающей выдачу слитка на уровне пола цеха.
