Реферат



Класс 59d, 8

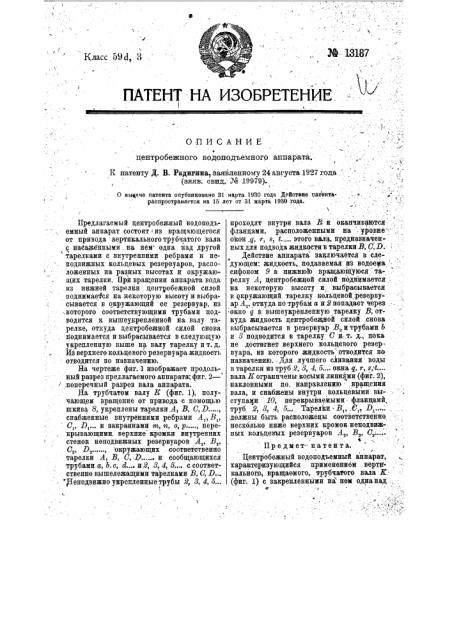

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

L

ОПИСАНИЕ центробежного водоподъемного аппарата..

К патенту Д. В. Радигина, заявленному 24 августа 1927 года, (зяяв. свид. ¹ 19979).

0 вы яче патента опубликовано 31 марта 19ЗО года действие патента распространяется на 15 лет от 31 марта 1930. года.

Предлагаемый центробежный водоподьемный аппарат состоит из вращающегося от привода вертикальноготрубчатого вала с насаженными,на нЕм одна над другой тарелками с внутренними ребрами и неподвижных кольцевых резервуаров, расположенных на разных высотах и окружающих тарелки. При врап;енин аппарата вода из нижней тарелки центробежной силой поднимается на некоторую высоту н выбрасывается в окружающий ее резервуар, из .которого соответствующими трубами подводится к вышеукрепленной на валу тарелке, откуда центробежной силой снова поднимается и выбрасывается в следующую укрепленную выше на валу тарелку и т.д.

Из верхнего кольцевого резервуара жидкость отводится по назначению.

На чертеже фиг. 1 изображает продольный разрез предлагаемого аппарата; фиг. 2— .- поперечный разрез вала аппарата.

На трубчатом валу К (фиг. 1), получающем вращение от привода с помощью шкива- 8, укреплены тарелки А, В, С,З....., снабженные внутренними ребрами A„B„ С„Ю,... и закраинами m, ж, о, p....., перекрывающими. верхние кромки внутренних стенок неподвижных резервуаров А„В„

С„D,......, окружающих, соответственно

-тарелки А, В, С,-Э... ... и сообщающихся трубами а, b.ñ, d.... и2, 8,4, б.... ссоответственно вышележащими тарелками В, С, Ю... неподвижно укрепленные трубы 2, 8, 4, б...

Ъ I проходят внутри вала Л и оканчиваются фланцами, расположенными на . уровне -, окон g, r, s, t..... этого вала, предназначен-. ныхдля подвода жидкостив тарелки В, С,D.- "

Действие аппарата заключается в следующем; жидкость,,подаваемая из водоема сифоном 9 в нижнюю вращающуюся та- . релку А; центробежной силой поднимается, на некоторую . высоту и, выбрасывается в окружающий тарелку кольцевойрезервуар А„откуда по трубам а и 2 попадает через -.

:окно д в вышеукрепленную тарелку В, откуда жидкость центробежной силой .снова выбрасывается в резервуар В, и трубами Ь и 8 подводится в тарелку С й:.т. д., пока не достигнет верхнего .кольцевого резервуара, из которого жидкость отводится но назначению. - Для лучшего сливания: воды в тарелки из труб 2, 8, 4, о.... окна о; r, s, ... вала К ограничены-косыми линиями (фиг. 2), наклонными по, направлению - вращения вала, и снабжены внутри кольцевыми выступами 10, перекрываемыми - фланцамй, труб 2, 8, 4, 5;..: Тарелки „фD, должны быть расположены соответственно. несколько ниже верхних кромок неподвижных кольцевых резервуаров А„В„С,;..;.

% П р е д м е т-- п а т е н т а.

l, Центробежный водоподъемный аппарат, характеризующийся применением верти кального, вращаемого, трубчатого вала X. (фиг. 1) с закрепленными на нем однанад..

Ф д- /

Ж Л. ф

1.

/ !

Ф /

7èï. Гилрогр. Управл. В.-И. Сил РККА. Ленинград, здание Гл. Алипралтейетва.

/.

Г другой тарелками А,.В, С.., снабженными внутрейнщги ребрами А„В„С,... ., и закраинами m, n, о,.;, йерекрывающими верх; ние, кромки внутренних GTBHQE неподвиж.ных кольцевых .резервуаров А„,В„С,...., окружающих тарелки и сообщающихся трубами а, Ь, с..:. с неподвижными, расположенными внутри вала E, трубами 2, 8, 4..., верхние фланпЫ коих ререйрывают кольцевые выступы 10. внутри вала К, поме4(енные внизу косо расположенных в стен1

/ ках вала E.îêîí q, r, г.... (фиг. 1 и 2), предназначенных для провода жидкости, подаваемой трубами а, Ь, с... и 2, 8, 4..., из вышеуказанных кольцевых резервуаров

А„В„С,.... в тарелки А, В, C ....,, нри вращении выбрасывающие подаваемую в них через сифон 9 и указанные трубы а, о, c... и 2, 8, 4.;.. жидкость в последовательно повышающиеся резервуары А„В,, С,...., и в верхний кольцевой резервуар, из коего жидкость отводится по назначению.
