Устройство для наблюдения изображений,записанных в виде дифракционных полос с различной угловой ориентацией

Устройство для наблюдения изображений,записанных в виде дифракционных полос с различной угловой ориентацией

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для получения JI анализа оптических изображений.Цель изобретенияповышение производительности устройства путем получения изображений для всех направлений дифракционных полос объекта. Маска 6 выполнена в виде непрозрачного диска с прозрачным сектором с углом при вершине 90 . Оптическая плотность сектора изменяется в направлении его дуги. Излучение источника 1, прошедшее через формирующую оптическую систему 2, зеркало 3 и проекционную оптическую систему 4,претерпевает дифракцию на объекте 5,Вращением с помощью средства 8 маски 6 вокруг оптической оси осуществляется модуляция по интенсивности излучения от всех локальных участков объекта 5. Средство 9 фиксации положения маски 6 обеспечивает при соответствующем ее положении вьщачу сигнала на считывание. На регистрато ре 7 формируется полутоновое изображение дифракционной решетки, записанной на объекте 5. 1 з.п. ф-лы, I ил. с (Л Измерение прозрачности оо 00 QO 4

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (50 4 С 02 В 27/50

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ ороьрачности

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2! ) 4009159/24-10 (22) 02.01.86 (46) 23.06.87. Бюл. 9 23 (71) Азербайджанский государственный университет им. С.M.Кирова (72) А.Н.Несруллаев и Е.Б.Шелемин (53) 835.8(088.8) (56) Гузмен Д. Введение в Фурье-оптику. M,: Мир, 1970, с. 193-198.

Патент Великобритании N - 1577763, кл. С 02 В 27/46, опублик. 1981..(54) УСТРОЙСТВО ДЛЯ НАБЛЮДЕНИЯ ИЗОБРАЖЕНИЙ, ЗАПИСАННЫХ В ВИДЕ ДИФРАКЦИОННЫХ ПОЛОС С РАЗЛИЧНОЙ УГЛОВОЙ ОРИЕНТАЦИЕЙ (57) Изобретение относится к устройcTBGM для получения и анализа оптических изображений. Цель изобретения— повышение производительности устройства путем получения изображений для

„„SU 1318974 А1 всех направлений дифракционных полос объекта ° Маска 6 выполнена в виде непрозрачного диска с прозрачным сек. о тором с углом при вершине 90 . Оптическая плотность сектора изменяется в направлении его дуги. Излучение источника 1, прошедшее через формирующую оптическую систему 2, зеркало

3 и проекционную оптическую систему

4, претерпевает дифракцию на объекте

5. Вращением с помощью средства 8 маски 6 вокруг оптической оси.осуществляется модуляция по интенсивности излучения от всех локальных участков объекта 5. Средство 9 фиксации положения маски 6 обеспечивает при соответствующем ее положении выдачу сигнала на считывание. На регистраторе 7 формируется полутоновое изображение дифракционной решетки, записан- С, ной на объекте 5 . 1 з .п . ф-лы, 1 ил.

1318974

Изобретение относится к устройствам для получения и анализа оптических иэображений.

Цель изобретения — повышение производительности путем получения изображений для всех направлений дифракционных полос одновременно.

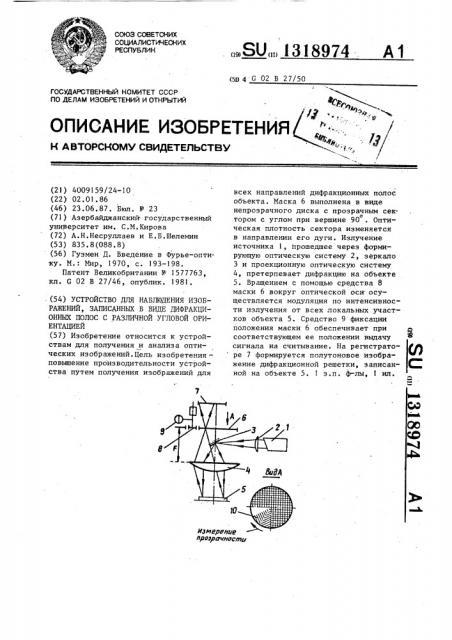

На чертеже представлена схема устройства для наблюдения изображений.

Устройство содержит расположенные но ходу излучения источник 1 излучения, формирующую оптическую систему

2, зеркало 3, проекционную оптическую систему в виде фокусирующего объектива 4, объект 5, на котором записано . оптическое изображение в виде дифракционных полос с различной ориентацией, маску 6, установленную в плоскости изображения фокусирующего объектива 4, регистратор 7, средство 8 для дискретного вращения маски 6 вокруг оптической оси на 180 и средство 9 фиксации положения маски 6.

Маска 6 выполнена в виде непрозрачного диска, снабженного сектором о

10 с углом при вершине, равным 90 прозрачность которого изменяется вдоль дуги сектора. Формирующая оптическая система 2, маска 6 и проекционная оптическая система 4 лежат на одной оптической оси.

Источник 1 излучения может быть выполнен как в виде источника когерентного излучения — лазера, так и в вице источника с непрерывным спектром, снабженного узкополосным светофильтром. Регистратор 7 может быть выполнен в виде фотопленки либо в виде окуляра, через который можно проводить визуальные наблюдения °

Средство 8 вращения маски 6 воко

pyr оптической оси на 180 может быть выполнено как аналоговое — непрерывного вращения и как дискретноепрерывистого, при этом в случае необходимости может быть введена синхронизация моментов регистрации и углового положения маски 6.

Средство 9 фиксации положения мас— ки 6 с сектором 10 может быть выполнено в виде оптронной пары.

Изменение прозрачности по дуге сектора 10 маски 6 может быть осуществлено как дискретно, так и непрерывно от полного пропускания до полного поглощения (максимум оптической плотности) °

f5

40 .45

Устройство работает следующим образом.

Излучение от источника 1 видимого диапазона, например лазера типа ЛГ-56 (3=0,63 мкм) подают через формирующую оптическую систему 2, зеркало 3 и проекционную оптическую систему 4 на объект 5, на котором записано оптические изображение (например, пространственная структура пучка когерентного излучения) в виде дифракционных полос, имеющих различную ориентацию от 0 до 90

Излучение, претерпевшее дифракцию на обьекте 6, собирают фокусирующим объективом 4, направляют в плоскость, в которой установлена маска 6. Маску

6 с помощью средства 8 вращения приводят во вращение вокруг оптической оси. При прохождении излучением маски 6 и изменении пространственного положения сектора 10 (его вращении вокруг оптической оси) при вращении маски 6 производится модуляция излучения по интенсивности от всех локальных участков объекта 5 в зависимости от углов, под которыми дифрагировало излучение, отраженное объектом

5, и углового положения сектора 10.

Модуляция по интенсивности происходит вследствие попадания в плоскость. маски 6 пучков излучения от локального участка объекта 5 под различными углами дифракции на участки сектора 10, имеющего прозрачность, изменяющуюся по дуге сектора. Вследствие этого на регистраторе 7 формируется иэображение записанной на объекте 5 картины в виде интегрального для всех направлений дифракционных полос одновременно изображения. Таким образом, на регистраторе 7 получают полутоновое изображение дифракционной решетки, записанной на объекте 5 и изображенной дифракционными полосами на объекте 5, в котором различие в ориентации дифракционных полос преобразуется в различие освещенности точек изображения на регистра-, торе, при этом нулевой порядок дифракции не попадает на регистратор 7, а задерживается заркалом 3. При проведении измерений распределения освещенности в плоскости регистратора

7 необходимо брать отношение локальных освещенностей с маской 6, установленной в устройстве, и без нее.

1318974

Формула изобретения

Составитель С.111игалович

Техред М.Ходанич Корректор А.Зимокосов

Редактор В.Данко

Заказ 2508/40

Тираж 521 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Вращение маски 10 позволяет избавиться от влияния неоднородности излучения источника 1, а также неоднородности освещенности дифракционной решетки объекта 5 и от вариаций ее дифракционной эффективности. Средство 9 фиксации положения маски 6 с сектором 10 обеспечивает выдачу сигнала на считывание, когда маска 6 находится в соответствующем положении.

1. Устройство для наблюдения изоб- 15 ражений, записанных в виде дифракционных полос с различной угловой ориентацией, содержащее расположенные вдоль оптической оси осветительную систему в виде, источника излучения 20 и формирующего оптического блока, держатель носителя информации, а также маску и фоторегистратор в виде фокусирующего объектива и фотоприемного устройства, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности путем одновременного получения изображений для всех направлений дифракционных полос объекта, маска установлена с воэможностью дисо кретного поворота на угол 180 в плоскости изображения фокусирующего объектива и выполнена в виде непрозрачного диска с прозрачным сектором, угол которого при вершине составляет о

90, при этом сектор выполнен с изменяющейся оптической плоскостью в налравлении его дуги.

2. Устройство по п.I о т л и— ч а ю щ е е с я тем, что оно снабжено средством фиксации положения маски.
