Многофункциональный логический модуль

Многофункциональный логический модуль

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и вычислительной технике и мржет быть использовано для реализации логических функций в рамках системы логического управления. Цель изобретения - упрощение модуля. Многофункциональный логический модуль содержит информационные входы 1-4, вход сброса 5, счетный вход 6, счетчик 7, элементы И 8-12 элементы ИЛИ 13- 15, элемент НЕ 16, выход 17. Сигналы настройки, получаемые на выходах счетчика, принадлежат множеству o,l, при этом на выходе модуля реализуются бесповторные логические формулы из четырех букв, представленные в дизъюнктивной нормальной форме. 1 ил., 1 табл. со ;0

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ . РЕСПУБЛИК (50 4 G 06 F 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

C) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4016246/24-24 (22) 27.01.86 (46) 23.06.87. Бюл. N 23 (72) M.Ñ.Астановский и В.Н.Поддубный (53) 681.3 (088.8) (56) Авторское свидетельство СССР

У 703803, кл. G 06 F 7/00, 1977.

Авторское свидетельство СССР

У 1164552, кл. G 06 Р 7/00, 1983, (54) МНОГОФУНКЦИОНАЛЬНЫЙ ЛОГИЧЕСКИЙ

МОДУЛЬ (57) Изобретение относится к автоматике и вычислительной технике и мржет быть использовано для реализации

„.,SU„„ д1

4 логических функций в рамках системы логического управления, Цель изобретения — упрощение модуля. Многофункциональный логический модуль содержит информационные входы 1-4, вход сброса 5, счетный вход 6, счетчик

7, элементы И 8-12 элементы ИЛИ 1315, элемент HE 16, выход 17. Сигналы настройки, получаемые на выходах счетчика, принадлежат множеству 0,11 при этом на выходе модуля реализуются бесповторные логические формулы из четырех букв, представленные в дизъюнктивной нормальной форме. 1 ил., 1 табл.

1319020

Изобретение относится к автоматике и вычислительной технике и пред.назначено для реализации путем настройки всех логических формул из четырех и менее букв, представленных 5 в дизъюнктивной нормальной форме (ДНФ), при равной доступности прямых и инверсных источников информации и возможности перестановки входнык переменных.

Цель изобретения — упрощение структуры многофункционального модуля.

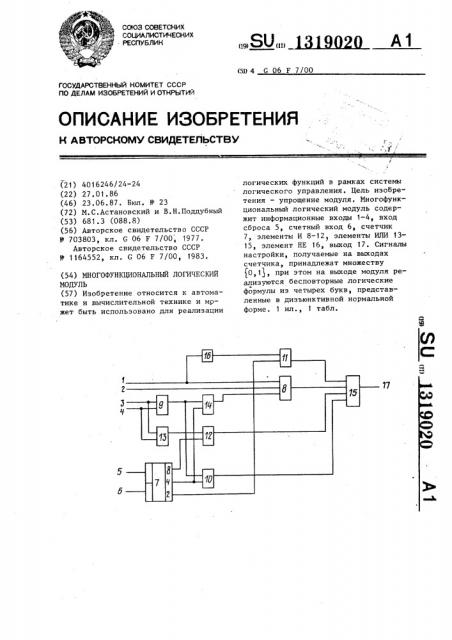

На чертеже изображена схема многофункционального модуля.

Многофункциональный логический модуль содержит информационные входы 1-4, вход 5 сброса, счетный вход

6, счетчик 7, элементы И 8-12, элементы ИЛИ 13- 15, элемент НЕ 16 и выход 17.

Структура модуля описывается булевой функцией семи переменных

f(X, K,)-Х +Х +Х Х

f(Z,,...,2 )=Е,Е +Е,Е (Е 2 +2 )+

+ЕзЕлЕ +(2 +Ел)21, 25

Многофункциональный логический

3п модуль, содержащий счетчик, пять элементов И и три элемента ИЛИ, причем первый и второй информационные входы модуля соединены с первым и вторым входами первого элемента И и первого элемента ИЛИ, выходы которых соединены соответственно с первыми входами второго элемента ИЛИ и вто-. рого элемента И, выход которого соединен с первым входом третьего элемента ИЛИ, второй и третий входы которого соединены с выходами третьего и четвертого элементов И, первые входы которых соединены соответственно с первым и вторым выходами счетчика, третий выход которого соединен с вторым входом второго элемента И, а вход сброса счетчика и счетный вход соединены со входом сброса и счетным входом модуля, выход которого соединен с выходом третьего элемента ИЛИ, четвертый вход которого соединен с выходом пятого элемента причем переменные Z, Z,,Z, Z по даются соответственно на первый, второй, третий и четвертый входы модуля и являются информационными, переменные Z» Z6, Z7 снимаются с соответствующих выкодов счетчика и являются настроечными.

Работа модуля при различных режимах настройки для реализации всех типов бесповторных логических функций, заданных в ДНФ из четырех и менее букв при равной доступности прямых и инверсных выходов источников информации и возможности перестановок входных переменных, описывается в таблице. ,Настройка модуля на реализацию логических функций осуществляется следующим образом.

На вход 5 сброса подается одиночный импульс, который устанавливает счетчик 7 в исходное состояние ° При этом на выходах Z, Z,,Z счетчика устанавливаются сигналы "Лог.О", Для настройки модуля на выполнение той или иной логической функции на счетный вход 6 модуля необходимо подать соответствующее количество импульсов. Число подаваемых импульсов у, на счетный вход 6 модуля в зависимости от типа реализуемой модулем логической функции, заданной в ДНФ, приведено в таблице.

Например, необходимо настроить модуль на выполнение логической функции

Арифметический полином, характеризующий тип данной логической функции, имеет вид 2+1+1. В таблице арифметический полинам данного вида содержится под номером 4. Сначала подается импульс на вход 5 сброса модуля, а затем, согласно таблице, подается три импульса на счетный вход 6 модуля. При этом на информационный вход

1 модуля надо подать сигнал Х,, на вход 2 — сигнал Х, на вход 3 — сигнал Х, на вход 4 — сигнал Хл. На выходе 17 модуля будет получена логическая функция

Аналогичным образом можно реализовать любую логическую функцию, заданную в ДНФ из четырех и менее переменных.

Формула изобретения

И, первый и второй входы которого соединены с третьим и.четвертым входами модуля,, отличающийся тем, что, с целью упрощения модуля, он содержит элемент НЕ, причем третий информационный вход модуля соединен с входом элемента НЕ, выход четвертого элемента И, второй вход второго элемента ИЛИ соединен с вторым выходом счетчика.

Ъ

Представитель типа ДНФ

Арифметический полином

Количество импульсов, подаваемое на входы

Входы счетчика

Г I

Выход 17

Е7

У У

О 0

3+1

0 0 1

0 "1 0

0 1

Составитель О.Березикова

Техред М.Ходанич

Редактор А.Ворович

Корректор И.Муска

Тираж 672

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 ° Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Заказ 2513/43

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4

3 1319020 которого соединен со вторым входом третьего элемента И, выход первого элемента И соединен с вторым входом .

Е, Е Е Е

Z, +Е,ЕФЕ, 1 2 3 4

Z,+Z,+Е,Z

Z i++2. ++K +ZÔ

2+ 2

2+ 1+ 1

+1+1+1
