Устройство для передачи телесигналов

Устройство для передачи телесигналов

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам телеуправления с применением обратного канала связи и возможностью приема речевых сигналов и может быть применено для телеуправления шахтными подъемными машинами и другими промышленными объектами с использованием как проводных линий связи, так и радиолиний. Целью изобретения является расширение области применения путем использования обратного канала для приема команд квитирования и речевых сигналов. Поставленная цель достигается тем, что в известное устройство введены фильтр высокой частоты , третий генератор импульсов, второй смеситель, регистр сдвига, фильтр низкой частоты, приемник, микрофон, усилитель низкой частоты, громкоговоритель. Вход фильтра высокой частоты соединен с выходом первого смесителя, выход которого соединен с первым входом второго смесителя . Выход третьего генератора импульсов соединен с вторым входом второго смесителя , третий вход которого соединен с выходом фильтра низкой частоты, и вход последнего соединен с микрофоном. Выход второго смесителя соединен со входом передатчика , при этом первый вход регистра сдвига соединен с выходом шифратора, а второй вход регистра сдвига соединен с третьим выходом элемента запуска. Первый и второй выходы регистра сдвига соединены с третьими входами первого и второго ключей соответственно. Третий выход регистра сдвига соединен со входом элемента запуска, а вход приемника соединен с выходом передатчика и линией связи. Выход приемника соединен с входом усилителя низкой частоты, выход которого соединен с громкоговорителем. Устройство работает следуюш.им образом. С помош,ью блока переключателей сигнал команды через шифратор с помощью регистра сдвига и формирователя временных интервалов под управлением элемента запуска преобразуется в последовательность импульсов - кодовое слово, в начале кодового слова формируется элементом запуска пусковой импульс . Кодовое слово модулируется частотами первого и второго генераторов импульсов , модулированные сигналы поступают на входы первого смесителя, с выхода которого частотно-импульсный код поступает на вход фильтра высокой частоты. Контрольный сигнал модулируется частотой третьего генератора импульсов и поступает вместе с сигналом с фильтра высокой частоты на вход второго смесителя, с выхода которого групповой сигнал поступает на вход передатчика и далее - в линию связи. При помоши микрофона осуш.ествляется передача речевых сигналов, поступающих на вход фильтра низкой частоты, с выхода которого речевые сигналы подаются на вход второго смесителя для объединения в групповой сигнал. Сигнал со входа линии связи поступает через приемник на вход усилителя низкой частоты, выделяющего и усиливающего речевой сигнал для трансляции его через громкоговоритель . 1 ил. i (Л С со со о 05 to

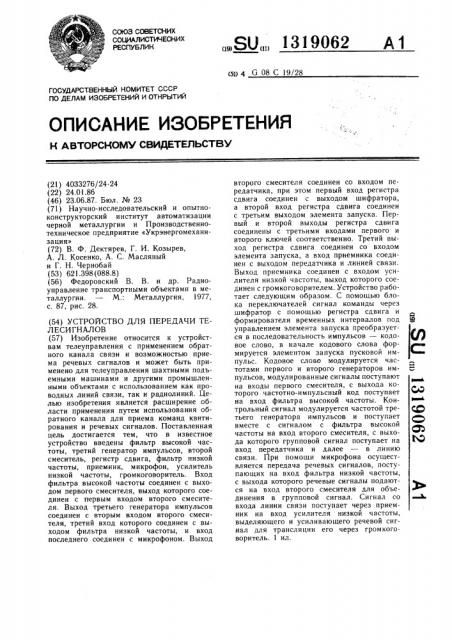

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 G 08 С 19/28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4033276/24-24 (22) 24.01.86 (46) 23.06.87. Бюл. № 23 (71) Научно-исследовательский и опытноконструкторский институт автоматизации черной металлургии и Производственнотехническое предприятие «Укрэнергомеханизация» (72) В. Ф. Дектярев, Г. И. Козырев, А. Л. Косенко, А. С. Масляный и Г. Н. Чернобай (53) 621.398 (088.8) (56) Федоровский В. В. и др. Радиоуправление тра нспортны ми объекта ми в металлургии. — М.: Металлургия, 19?7, с. 87, рис. 28. (54) УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ ТЕЛЕСИГНАЛОВ (57) Изобретение относится к устройствам телеуправления с применением обратного канала связи и возможностью приема речевых сигналов и может быть применено для телеуправления шахтными подьемными машинами и другими промышленными объектами с использованием как проводных линий связи, так и радиолиний. Целью изобретения является расширение области применения путем использования обратного канала для приема команд квитирования и речевых сигналов. Поставленная цель достигается тем, что в известное устройство введены фильтр высокой частоты, третий генератор импульсов, второй смеситель, регистр сдвига, фильтр низкой частоты, приемник, микрофон, усилитель низкой частоты, громкоговоритель. Вход фильтра высокой частоты соединен с выходом первого смесителя, выход которого соединен с первым входом второго смесителя. Выход третьего генератора импульсов соединен с вторым входом второго смесителя, третий вход которого соединен с выходом фильтра низкой частоты, и вход последнего соединен с микрофоном. Выход

„.Я0„„1319062 А1 второго смесителя соединен со входом передатчика, при этом первый вход регистра сдвига соединен с выходом шифратора, а второй вход регистра сдвига соединен с третьим выходом элемента запуска. Пеовый и второй выходы регистра сдвига соединены с третьими входами первого и второго ключей соответственно. Третий выход регистра сдвига соединен со входом элемента запуска, а вход приемника соединен с выходом передатчика и линией связи.

Выход приемника соединен с входом усилителя низкой частоты, выход которого соединен с громкоговорителем. Устройство работает следующим образом. С помощью блока переключателей сигнал команды через шифратор с помощью регистра сдвига и формирователя временных интервалов под управлением элемента запуска преобразуется в последовательность импульсов — кодовое слово, в начале кодового слова формируется элементом запуска пусковой импульс. Кодовое слово модулируется частотами первого и второго генераторов импульсов, модулированные сигналы поступают на входы первого смесителя, с выхода которого частотно-импульсный код поступает на вход фильтра высокой частоты. Контрольный сигнал модулируется частотой третьего генератора импульсов и поступает вместе с сигналом с фильтра высокой частоты на вход второго смесителя, с выхода которого групповой сигнал поступает на вход передатчика и далее — в линию связи. При помощи микрофона осуществляется передача речевых сигналов, поступающих на вход фильтра низкой частоты, с выхода которого речевые сигналы подаются на вход второго смесителя для объединения в групповой сигнал. Сигнал со входа линии связи поступает через приемник на вход усилителя низкой частоты, выделяющего и усиливающего речевой сигнал для трансляции его через громкоговоритель. 1 ил.

t319062

Изобретение относится к устройствам телеуправления с применением обратного канала связи для передачи теле- и речевых сигналов с использованием обратного канала для приема команд квитирования и речевых сигналов и может быть применено для телеуправления шахтными подъемными машинами и другими промышленными объектами с использованием как проводных линий связи, радиолиний, а также и других направляющих систем связи.

Целью изобретения является расширение области применения путем использования обратного канала для приема команд квитирования и речевых сигналов.

На чертеже изображено устройство для передачи телесигналов.

Устройство работает следующим образом.

При посылке команды с помощью блока 1 переключателей сигнал поступает на вход шифратора 2, который шифрует заданную команду, с выхода шифратора сигнал поступает на регистр 3 сдвига для записи кодового слова.

Элемент 4 запуска производит запись в регистр 3 сдвига и выдает сигнал для формирования временных интервалов в формирователе 5 временных интервалов, который организует циклическую работу передaющего устройства, По окончании записи параллельного кодового слова в регистр 3 сдвига происходит дальнейшее преобразование параллельного кода в последовательный.

С первого выхода регистра 3 сдвига сигналы поступают на третий вход первого ключа б, а со второго выхода регистра 3 сдвига на третий вход второго ключа 7, на вторые входы первого 6 и второго 7 ключей поступают сигналы с выхода элемента 4 запуска. На первые входы первого и второго ключей подаются сигналы от первого 8 и второго 9 генераторов импульсов соответственно.

В начале кодового слова формируется пусковой импульс элементом 4 запуска с одновременной подачей сигналов на вторые входы первого ключа б и второго ключа 7.

Сформированный пусковой импульс по первой и второй частотам поступают соответственно на первый и второй входы первого смесителя 10. По окончании пускового импульса сигнала с выхода регистра 3 сдвига поочередно поступают на третьи входы первого ключа 6 и второго ключа 7.

С выхода первого ключа 6 сигнал с частотой первого генератора 8 импульсов поступает на первый вход первого смесителя 10, а с выхода второго ключа 7 сигнал с частотой второго генератора 9 импульсов поступает на второй вход первого смесителя 10. С выхода первого смесителя 11, сформированный частотно-импульсный код поступает на вход фильтра 11 высокой частоты. С выхода фильтра 11 высокой частоты частотно-импульсный код поступает на первый вход второго смесителя 12, на второй вход которого подается сигнал с час5 тотой третьего генератора 13 импульсов, осуществляющий контроль канала связи.

Групповой сигнал с выхода второго смесителя 12 поступает на вход передатчика 14, а с выхода передатчика 14 в линию связи.

Передача речевых сигналов осуществляется при помощи микрофона 15. Сигнал с микрофона 15 поступает на вход фильтра 16 низкой частоты, с выхода которого поступает на третий вход второго смесителя 12.

15 Таким образом, групповой командный и речевой сигналы с выхода второго смесителя 12 подаются на вход передатчика 14 и далее в линию связи.

Прием сигналов квитирования и речевых сигналов осуществляется следующим обра20 зом. Сигнал со входа линии связи поступает иа вход приемника 17, с выхода которого он поступает на вход усилителя 18 низкой частоты и с выхода последнего на громкоговоритель 19.

Использование предлагаемого устройства по сравнению с известными устройствами повышает его надежность с введением регистра сдвига.

Введение третьего генератора 13 позволяет осуществить непрерывный контроль

30 канала связи. Введение фильтра 16 низкой частоты позволяет устранить влияние высших гармоник речевого сигнала на командный групповой сигнал.

Веведение фильтра 11 высокой частоты позволяет ослабить влияние частоты комму35 тации на речевой сигнал, Применение приемника 17, усилителя 18 низкой частоты, громкоговорителя 19, микрофона 15, фильтра 16 низкой частоты расширяет функциональные возможности пред40

Формула изобретения

Устройство для передачи телесигналов, содержащее блок переключателей, выход ко45 торого подключен к первому входу шифратора, второй вход которого соединен с выходом формирователя временных интервалов, вход которого соединен с первым выходом элемента запуска, входы первого и второго ключей соединены с выходами

50 соответственно первого генератора импульсов и второго генератора импульсов, выходы первого и второго ключей соединены соответственно с первым и вторым входом первого смесителя, передатчик, отличающееся тем, что, с целью расши5 рения области применения путем использования обратного канала для приема команд квитирования и речевых сигналов, в него введены фильтр высокой частоты, третий re1319062

Составитель Н. Лысенко

Редактор Г. Волкова Техред И. Верес Корректор М. Демчик

Заказ 2515 45 Тираж 543 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 нератор импульсов, второй смеситель, регистр сдвига, фильтр низкой частоты, приемник, микрофон, усилитель низкой частоты, громкоговоритель, второй выход элемента запуска соединен с вторыми входами первого и второго ключей, вход фильтра высокой частоты соединен с выходом первого смесителя, выход фильтра высокой частоты соединен с первым входом второго смесителя, второй вход которого соединен с выходом фильтра низкой частоты, вход которого соединен с выходом микрофона, выход второго смесителя соединен с входом передатчика, выход которого ооъеди нен с входом приемника, выход которого соединен с входом усилителя низкой частоты, выход которого соединен с входом громкоговорителя, первый вход регистра сдвига соединен с выходом шифратора, второй вход регистра сдвига соединен с третьим выходом элемента запуска, первый и второй выходы регистра сдви10 га соединены с третьими входами соответственно первого и второго ключей, третий выход регистра сдвига соединен с входом элемента запуска.
