Устройство для приема телесигналов

Устройство для приема телесигналов

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам телеуправления с применением обратного канала связи и может быть применено для телеуправления шахтными подъемными машинами и другими промышленными объектами . Цель изобретения - расширение функциональных возможностей устройства путем обеспечения приема-передачи звуковых сигналов и надежности устройства. Групповой сигнал с выхода канала 1 связи разделяется фильтрами 2 и 8. Высокочастотный сигнал разделяется частотными избирателями 3 и 13 на два частотных канала . По первому каналу передаются сигналы синхронизации по второму - команды управления. Запись принятой информации осуществляется в выходном регистре 15, который управляет исполнительным элементом 16. Прием-передача звуковых сигналов осуществляется с помощью управляемого ключа 22, фильтра низкой частоты , усилителя 18 и акустоэлектрического и электроакустических преобразователей 6 и 23 и передатчика 7 по поступлению соответствующей команды по линии 1 связи . Блок 17 квитирования контролируют передаваемые команды. 1 ил. е (Л 00 со о О5

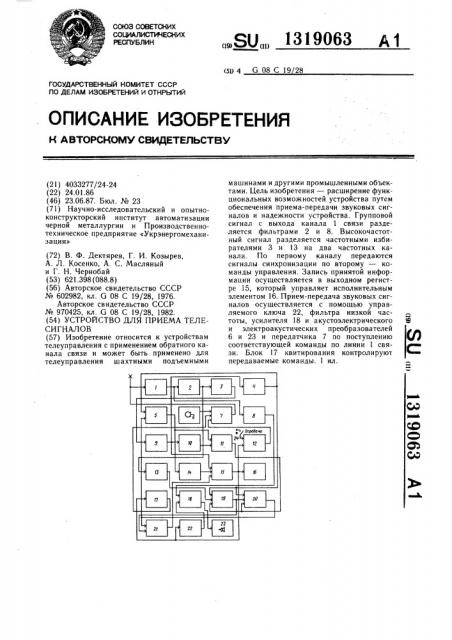

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 G 08 С 19 28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2! ) 403327?/24-24 (22) 24.01.86 (46) 23.06.87. Бюл. № 23 (71) Научно-исследовательский и опытноконструкторский институт автоматизации черной металлургии и Производственнотехническое предприятие «Укрэнергомеханизация» (72) В. Ф. Дектярев, Г. И. Козырев, А. Л. Косенко, А. С. Масляный и Г. Н. Чернобай (53) 621.398 (088.8) (56) Авторское свидетельство СССР № 602982, кл. G 08 С 19/28, 1976.

Авторское свидетельство СССР № 970425, кл. G 08 С 19/28, 1982. (54) УСТРОЙСТВО ДЛЯ ПРИЕМА ТЕЛЕСИГНАЛОВ (57) Изобретение относится к устройствам телеуправления с применением обратного канала связи и может быть применено для телеуправления шахтными подъемными

„, Я() „„1319063 А 1 машинами и другими промышленными объектами. Цель изобретения — расширение функциональных возможностей устройства путем обеспечения приема-передачи звуковых сигналов и надежности устройства. Групповой сигнал с выхода канала 1 связи разделяется фильтрами 2 и 8. Высокочастотный сигнал разделяется частотными избирателями 3 и 13 на два частотных канала. По первому каналу передаются сигналы синхронизации по второму — команды управления. Запись принятой информации осуществляется в выходном регистре 15, который управляет исполнительным элементом 16. Прием-передача звуковых сигналов осуществляется с помощью управляемого ключа 22, фильтра низкой частоты, усилителя 18 и акустоэлектрического и электроакустических преобразователей

6 и 23 и передатчика 7 по поступлению соответствующей команды по линии 1 связи. Блок 17 квитирования контролируют передаваемые команды. 1 ил.

1319063 торая была загисана в предыдущем цикле передачи, со второго триггера 19 и с регистра 20 сдвига, через дешифратор 21 команд на выходной регистр 15, через элемент 4 задержки осуществляется установка в единичное состояние первого триггера 5 и осуществляется подготовка составного регистра 24 сдвига к приему информации в текущем цикле, при которой во второй триггер 19 записывается единица, а регистр

20 сдвига обнуляется. Затем осуществляется прием кодовой информации по другому частному каналу через частотный избиратель 13 и запись ее через триггер 19 в регистр 20 сдвига. Сдвиг в нем осуществляется импульсами с первого элемента

И 11, на первый вход которого подаются импульсы с генератора 10 тактовых импульсов, а на второй вход — единица с выхода первого триггера 5. После окончания приема всего кодового слова единица, записанная во второй триггер 19 при подготовке устройства, выходит из последнего разряда регистра 20 сдвига.

1

Изобретение относится к устройствам телеуправления с применением обратного канала связи и может быть применено для телеуправления подъемными машинами и другими промышленными объектами.

Целью изобретения является расширение функциональных возможностей устройства путем обеспечения приема-передачи звуковых сигналов и надежности устройства.

На чертеже приведена структурная схема предлагаемого устройства. 10

Устройство для приема телесигналов содержит канал 1 связи, фильтр 2 высокой частоты, первый частотный избиратель 3, элемент 4 задержки, первый триггер 5, акустоэлектрический преобразователь 6, переда чик 7, фильтр 8 низкой частоты, селсктбр 9 стартовых импульсов, генератор 10 тактовых импульсов, первый элемент И 11, второй элемент И 12, второй частотный избиратель 13, блок 14 контроля, выходной регистр 15, исполнительный элемент 16, щ блок 17 квитирования, усилитель 18 низкой частоты, второй триггер 19, регистр 20 сдвига, дешифратор 21, управляемый ключ

22, электроакустический преобразователь 23, ключ 24.

Устройство работает следующим образом. 25

Через канал 1 связи групповой сигнал поступает на фильтр 2 высокой частоты и фильтр 8 низкой частоты, выделенный последовательный код фильтром 2 высокой частоты поступает на частотные избиратели 3 и код 13 разбивается на два частотных канала. С выхода частотного избирателя 3 сигнал поступает на селектор 9 стартовых импульсов. Импульсом с выхода селектора 9 стартовых импульсов устройство подготавливается к приему информации: фазируется генератор 10 тактовых импульсов, осуществляется перепись информации, ко2

Этим сигналом первый триггер 5 устанавливается в нулевое состояние. Запрещается прохождение импульсов сдвига через первый элемент И 11, запрещается сдвиг в регистре 20 сдвига и, следовательно, запрещается прием информации.

Принимаемая устройством информация в каждом цикле повторяется или обновляется, записывается в составной регистр сдвига, через дешифратор 12 команд переписывается в выходной регистр 15, который управляет исполнительным элементом 16.

Контроль канала связи осуществляется с помощью блока 14 контроля канала связи, выходной сигнал в котором появляется при правильном функционировании канала 1 связи, фильтра 2 высокой частоты, частотного избирателя 3, селектора 9 стартового импульса, элемента 4 задержки, генератора 10 тактовых импульсов, первого триггера 5, первого элемента И 11, второго триггера 19, регистра 20 сдвига. В каждом цикле передачи первый триггер 5 устанавливается сначала в единичное состояние, а затем в нулевое. Сигналы с первого триггера 5 поступают на блок 14 контроля канала связи. При обрыве канала 1 связи или неисправности одного из перечисленных устройств первый триггер 5 не изменяет своего состояния, будучи в нулевом или единичном состоянии.

Прием звуковых сигналов осуществляется следующим образом.

Низкочастотные сигналы, поступающие из канала 1 связи, выделяются фильтром 8 низкой частоты и подаются на первый вход усилителя 18 низкой частоты. Одновременно в канале управления выделяется команда включения усилителя 18 низкой частоты, которая с выходного регистра 15 поступает на управляемый ключ 22, который разрешает прохождение сигнала с выхода усилителя 18 низкой частоты на электроакустический преобразователь 23.

Передача звуковых сигналов осуществляется следующим образом.

Сигнал с акустоэлектрического преобразователя 6 поступает на вход передатчика 7. Включение на передачу передатчика 7 осуществляется с помощью ключа 24.

При замыкании ключа 24 и отсутствии команды «Включение усилителя 18 низкой частоты» производится включение передатчика 7 элементом И 12 на передачу. Сигнал с акустоэлектрического преобразователя 6, поступающий на передатчик, модулирует несущую передатчика.

Квитирование сигналов осуществляется следующим образом.

Для осуществления контроля исполнения команд на передающем комплекте в устройство введен блок 17 квитирования сигналов, который осуществляет контроль правильности переданной команды.!

319063

Формула изобретения

Составитель В. Бутин

Редактор Г. Волкова Техред И. Верес Корректор Н. Король

Заказ 2515 45 Тираж 543 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Введение в предлагаемое устройство фильтра 2 высокой частоты, фильтра 8 низкой частоты, усилителя 18 низкой частоты, электроакустического преобразователя 23 позволяет расширить функциональные возможности предлагаемого устройства, т. е. одновременно с приемом команд, осуществлять прием и передачу звуковых сигналов.

Введение в устройство акустоэлектрического преобразователя 6, элемента И 12, передатчика 7 позволяет осуществить обратную передачу звуковых сигналов на передающий комплект, т. е. существенно расширить функционирование возможности устройства.

Введение блока 17 квитирования позволяет осуществить контроль передаваемых команд, что повышает надежность устройства в целом.

Устройство для приема телесигналов, содержащее канал связи, первый частотный избиратель, выход которого соединен через селектор стартовых импульсов с первым входом регистра, входами элемента задержки и генератора тактовых импульсов, выход элемента задержки соединен с первыми входами первого и второго триггеров и регистра сдвига, выход которого соединен с первым входом дешифратора и вторым входом первого триггера, выход которого соединен с первым входом первого элемента И и через блок контроля с вторым входом регистра, третий вход которого подключен к выходу дешифратора, выход — к входу исполнительного элемента, выход второго частотного избирателя соединен с вторым входом второго триггера, выход которого соединен с вторыми входами дешифратора и регистра сдвига, выход генератора тактовых импульсов соединен с вторым входом первого элемента И, выход которого подключен к третьим входам второго триггера и регистра сдвига, отличающееся тем, что, с целью расширения функциональных возможностей устройства путем обеспечения приема-передачи звуковых сигналов и повышения надежности устройства, в него введены фильтр высокой частоты, фильтр низкой частоты, микрофон, передатчик, второй элемент И, замыкающий ключ, блок квитирования, усилитель низкой частоты, управляемый ключ и

20 громкоговоритель, выход канала связи через фильтр высокой частоты подключен к входам первого и второго частотных избирателей и через фильтр низкой частоты к первому входу усилителя низкой частоты, выход которого соединен с входом громкоговорителя, выход регистра соединен с первым входом второго элемента И, через управляемый ключ соединен с вторым входам усилителя низкой частоты и через блок квитирования — с первым входом пе30 редатчика, второй вход которого соединен с выходом микрофона, третий вход — с выходом второго элемента И, второй вход которого подключен к замыкающему ключу.
