Полосовой гребенчатый фильтр

Полосовой гребенчатый фильтр

Иллюстрации

Показать все

Реферат



Изобретение м.б. использовано в устр-вах частотной селекции. Цель изобретения - повышение избирательности . Фильтр содержит диэлектрич, подложку 1 с заземляющим основанием 2 на одной стороне у на другой стороне к-рой размещены отрезки микрополосковых линий (ОМЛ) 3, электромагнитно связанные один с другим и первые концы 4 к-рых разомкнуты, а вторые концы 5, кроме крайних ОМП 3, соединены с основанием 2. Крайние ОМЛ 3 разомкнуты с 2-го конца 5 и имеют длину /1/2 (Л -.длина волны центральной частоты настройки), а остальные - Д/4. К крайним ОМЛ 3 на расстоянии меньше Л/4 от концов 4 подключены входная и выходная линии связи 6 и 7, Варьируя место подключения линий связи 6 и 7 к ОМЛ 3, можно менять избирательность фильтра , 1 ил. Ч Ц 11 f. (Л оо CD О5

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ ЕСПУБЛИН

11 А1 ((9I SU(I() (51)4 Н О1 Р i/205

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

:(21) 3862382/24-09 (22) 06.03.85 (46) 23.06.87. Бюл. !(!- 23 (72) M.À.Êóìà÷åâ и О.Е.Лопатко (53) 621.372.852(088.8) (56) Авторское свидетельство СССР

9 1191984, кл. Н i W, !969. (54) ПОЛОСОВОЙ ГРЕБЕНЧАТЫЙ ФИЛЬТР (57) Изобретение м.б. использовано в устр-вах частотной селекции. Цель изобретения — повышение избирательности. Фильтр содержит диэлектрич. подложку 1 с заземляющим основанием

2 на одной стороне, на другой стороне к-рой размещены отрезки микрополосковых линий (ОМЛ) 3, электромагнитно связанные один с другим и первые концы 4 к-рых разомкнуты, а вторые концы 5, кроме крайних ОМЛ 3, соединены с основанием 2. Крайние

ОМЛ 3 разомкнуты с 2-го конца 5 и имеют длину 3 /2 (4 вЂ,длина волны центральной частоты настройки), а остальные — В /4. К крайним ОМЛ 3 на расстоянии меньше 1/4 от концов 4 подключены входная и выходная линии связи 6 и 7. Варьируя место подключения линий связи 6 и 7 к OMJI 3, можно менять избирательность фильтра. 1 ил, 1319116

Изобретение относится к радиотехнике и может быть использовано в радиотехнических устройствах, в частности в устройствах частотной селекции.

Целью изобретения является повы- . шение избирательности.

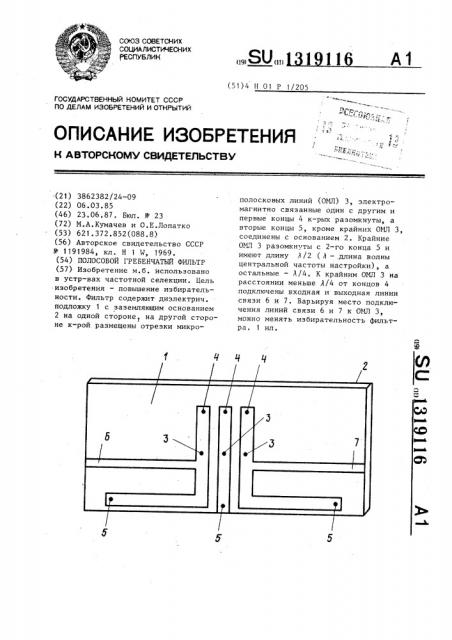

На чертеже приведена конструкция полосового гребенчатого фильтра.

Полосовой гребенчатый фильтр содержит диэлектрическую подложку 1 с заземляющим основанием 2 на одной стороне, на другой стороне которой размещены отрезки 3 микрополосковых линий, электромагнитно связанные один с другим и первые концы 4 которых разомкнуты, а вторые концы 5, кроме крайних отрезков 3 микрополосковых линий, соединены с заземляющим основанием 2. При этом крайние отрезки 3 микрополосковых линий разомкнуты с второго конца 5 и имеют длину, равную 1/2, где 1 — длина волны центральной частоты настройки, а остальные — 3 /4, и к крайним отрезкам 3 микрополосковых линий на расстоянии меньше /4 от их первых разомкнутых концов 4 подключены входная б и выходная 7 линии связи соответственно.

Полосовой гребенчатый фильтр работает следующим образом.

Входной сигнал подается на крайний отрезок 3 микрополосковой линии через электрически соединенную с ним входную линию 6 связи. Выходной сигнал снимается с другого крайнего отрезка 3 микрополосковой линии через электрически соединенную с ним выходную линию 7 связи. Для согласования с нагрузкой используются входная линия 6 связи и выходная линия

7 связи с волновым сопротивлением — 50 Ом. Крайние отрезки 3 микрополосковой линии электромагнитно связаны с остальными отрезками 3 микрополосковых линий четвертьволновой длины. Селективные свойства обусловлены взаимным расположением отрезков

3 микрополосковой линии, граничными условиями на их концах (холостой ход короткое замыкание) и местом подключения входной 6 и выходной 7 линий связи 7 к крайним отрезкам 3 микрополосковой линии соответственно. Necто подключения входной линии 6 связи к крайнему отрезку 3 микрополосковой линии делит его на два разомкнутых на концах отрезка длиной 1 и 1, .

Вследствие симметрии фильтра место подключения выходной линии 7 связи к другому крайнему отрезку 3 микрополосковой линии также делит его на два разомкнутых на концах отрезка длиной 1, и 1,, причем 1„с А /4 и 1, 1 .1/4, где Л вЂ” длина волны центральной частоты настройки. Благодаря наличию разомкнутых отрезков длиной 1, и 1, амплитудно-частотная характеристика полосового гребенчатого фильтра имеет полосы затухания на частотах, расположенных справа и слева от центральной частоты настройки, Значения этих частот определяются длинами 1,. и 1, разомкнутых отрезков.

Варьируя местом подключения входной

6 и выходной 7 линий связи к крайним отрезкам 3 микрополосковых линий и тем самым изменяя длины Г и (разомк-1 2 нутых отрезков, можно изменять значения частот, на которых находятся полюсы затухания, и таким образом, изменить избирательность полосового гребенчатого фильтра.

Формула изобретения

Полосовой гребенчатый фильтр, со- держащий диэлектрическую подложку, заземляющее основание, размещенное с одной ее стороны, а .на другой стороне которой расположены отрезки микрополосковых линий, электромагнитно,связанных между собой и первые концы которых разомкнуты, а вторые концы, кроме крайних отрезков микрополосковых линий, соединены с заземляющим основанием, входную и выходную линии связи, подключенные к крайним отрезкам микрополосковых линий соответственно,, причем длина отрезков микрополосковых, кроме крайних, равна h /4, гдето — длина волны центральной частоты настройки, о т л и ч а— ю шийся тем, что, с целью повышения избирательности, крайние отрезки микрополосковых линий имеют длину, равную 3/2, их вторые концы разомкнуты, а входная и выходная линии связи подключены к ним на расстоянии, меньше S/4 от их первых концов.
