Реферат



Изобретение относится к электротехнике , а именно к электрическим машинам для автоматики и вычислительной техники. Целью изобретения является повышение точности. Линейный вращающийся трансформато р содержит на статоре обмотку 1 возбуждения и дополнительную обмотку 2, электрические оси которых параллельны, взаимно перпендикулярные обмотки на роторе - обмотку 3 и выходную обмотку 4, усилители 5 переменного тока, вход которого подключен к источнику питания через выход преобразователя 6 напряжения (ПН) и дополнительную обмотку 2, а выход - к обмотке.1 возбуждения. Имеется расположенная на статоре короткозамкнутая квадратурная обмотка 7,Вход ПН 6 подключен к обмотке ротора 3, выход одним выводом - к входу усилителя 5, а другим выводом - к дополнительной обмотке 2. ПН может быть выполнен на активных или инг ктивных элементах. Регулировка выходного напряжения ПН 6 позволит уменьшить погрешность линейной зависимости трансформатора. 1 ил. 3 СО fM

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (с)) 1 Н 02 К 24 00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

fl0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 660073 (21) 3972129/24-07 (22) 04,01,85 (46) 23.06.87. Бюл. Ф 23 (71) Ленинградский институт авиационного приборостроения (72) M.A. Волохов и В.В. Чубарев (53) 621.314.214.2(088.8) (56) Авторское свидетельство СССР к- 660073, кл. Н 02 К 24/00, 1979. (54) ЛИНЕЙНЫЙ ВРАЩАКМЦИЙСЯ ТРАНСФОРМАТ0Р (57) Изобретение относится к электротехнике, а именно к электрическим машинам для автоматики и вычислительной техники. Целью изобретения является повышение точности. Линейный вращающийся трансформатор содержит на статоре обмотку 1 возбуждения и дополнительную обмотку 2, электрические оси которых параллельны, взаимно перпендикулярные обмотки на роторе обмотку 3 и выходную обмотку 4, усилители 5 переменного тока, вход которого подключен к источнику питания через выход преобразователя 6 напряжения (ПН) и дополнительную обмотку

2, а выход — к обмотке 1 возбуждения.

Имеется расположенная на статоре кораткозамкнутая квацратурная обмотка 7. Вход

ПН 6 подключен к обмотке ротора З,выход одним выводом — к входу усилителя 5, а другим выводом — к дополнительной обмотке 2, ПН может быть выполнен на активных или инг ктивных элементах.

Регулировка выходного напряжения ПН 6 позволит уменьшить погрешность линейной зависимости трансформатора. 1 гл. i319180

ВНИИПИ Заказ 2524/51 Тираж 660

Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к электротехнике, а именно к электрическим микромашинам для автоматики и вычислительной техники, и является усовершенствованием изобретения по 5 авт. св. 1р 660073.

Целью изобретения является повышение точности линейного вращающегося трансформатора (ЛВТ).

f0

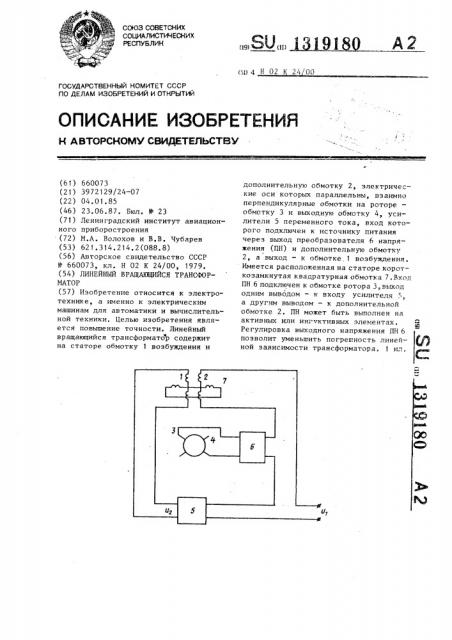

На чертеже представлена электрическая схема ЛВТ.

ЛВТ содержит на. статоре обмотку 1 возбуждения и дополнительную обмотку 2 электрические оси которых паУ

15 раллельны, взаимно перпендикулярны обмотки на роторе — обмотку 3 и выходную обмотку 4, усилитель 5 перемен— ного тока, вход которого подключен к источнику питания через выход преоб20 разователя 6 напряжения и дополнительную обмотку 2, а выход — к обмотке 1 возбуждения. Имеется расположенная на статоре короткозамкнутая квадратурная обмотка 7, причем вход . преобразователя 6 напряжения подключен к обмотке 3 ротора, перпенди—

/ кулярной выходной обмотке 4 ротора, выход — одним выводом к входу усилителя 5, а другим выводом — к дополнительной обмотке 2. Конструктивно преобразователь 6 напряжения можно выполнить отдельно от вращающегося трансформатора. В качестве преобразователя 6 напряжения может быть взят, 35 например, делитель напряжения, выпол— ненный на активных или индуктивных элементах.

ЛВТ работает следующим образом.

При подключении входа усилителя 5

40 к напряжению сети Б„на его выходе появляется напряжение П, под действием которого по обмотке 1 протекает ток, создающий поток возбуждения, который наводит ЭДС Е в выходной об—

4 45 мотке 4, ЭДС Е> в дополнительной обмотке 2 и ЭДС Е в обмотке 3, вклю— ченной на вход преобразователя 6 напряжения.

Выходное напряжение преобразова50 теля 6 Uä включается последовательно с ЭДС Е таким образом, что сумма Е +Пп поступает на вход усилитепр ля 5 с противоположным знаком относительно напряжения U, При достаточно большом коэффициенте усиления усилителя 5 сигнал обратной связи (E +U ) приближенно

2 пр равен напряжению U, и на вход усилителя поступает некоторый небольшой сигнал рассогласования. В случае изменения сигнала рассогласования, например, из-за изменения условий эксплуатации система стремится его уменьшить, обеспечивая уменьшение погрешности ЛВТ от изменений условий эксплуатации. Если, например, изменение условий эксплуатации приводит к уменьшению активного сопротивления обмотки 1, то ЭДС самоиндукции обмотки 1 и сумма ЭДС, наводимых в обмотках 2 и 3 возрастает, что ведет к увеличению сигнала обратной связи (E +U ). При этом сигнал рассогласопр вания (U -(Е +U ) уменьшается, что

1 2 ПР приводит к уменьшению напряжения на выходе усилителя 5 и соответственно

ЭДС в обмотках 1-3.

Регулировка выходного напряжения преобразователя 6 U производится пр таким образом, чтобы модуль отношения Б и ЭДС обмотки возбуждения Е„ пр был равен 0,536, что позволяет получить погрешность линейной зависимости ЛВТ не более 0,087 при любом коэффициенте взаимоиндукции между обмотками 1 и 3. Выходное напряжение преобразователя 6 не должно иметь фазового сдвига по отношению к выходному, что обеспечивается, например, если в качестве преобразователя 6 взят делитель напряжения на активных элементах.

В этом случае исключается появление фазовой погрешности ЛВТ °

Формула изобретения

Линейный вращающийся трансформатор по авт. св. N - 660073, о т,л и— ч а ю шийся тем, что, с целью повышения точности, в него введен преобразователь напряжения в виде делителя напряжения содержащего активные или индуктивные элементы, вход которого подключен к одной обмотке ротора, а выход одним выводом подключен к входу усилителя, а другим через дополнительную обмотку — к источнику HBIIpHKeíèÿ,
