Класс 421 46ов

СССР

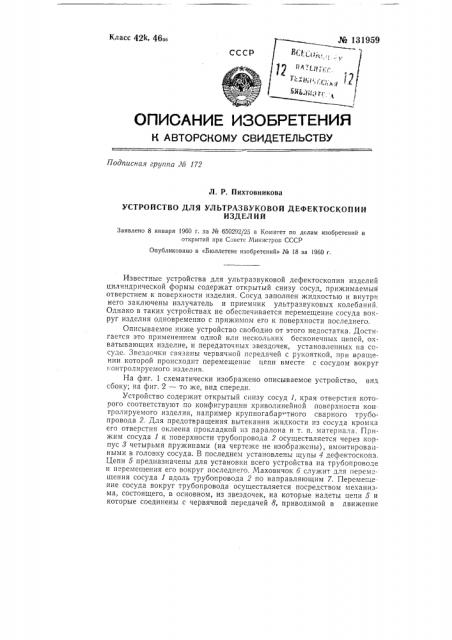

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Лв 172

Л. Р, Пихтовникова

УСТРОЙСТВО ДЛЯ УЛЬТРАЗВУКОВОЙ ДЕФ ЕКТОСКО П И И

ИЗДЕЛ ИЙ

Заявлено 8 января 1960 г. за № 650292/25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 18 за 1960 г.

Известные устройства для ультразвуковой дефектоскопии изделий цилиндрической формы содержат открытый снизу сосуд, прижимаемыи отверстием к поверхности изделия. Сосуд заполнен жидкостью и внутри него заключены излучатель и приемник ультразвуковых колебаний.

Однако в таких устройствах не обеспечивается перемещение сосуда вокруг изделия одновременно с прижимом его к поверхности последнего.

Описываемое ниже устройство свободно от этого недостатка. Достигается это применением одной или нескольких бесконечных цепей, охватывающих изделие, и передаточных звездочек, установленных на сосуде. Звездочки связаны червячной передачей с рукояткой, при вращении которой происходит перемещение цепи вместе с сосудом вокруг контролируемого изделия.

На фиг. 1 схематически изображено описываемое устройство, вид сбоку; на фиг. 2 — то же, вид спереди.

Устройство содержит открытый снизу сосуд 1, края отверстия которого соответствуют по конфигурации криволинейной поверхности контролируемого изделия, например крупногабар тного сварного трубопровода 2. Для предотвращения вытекания жидкости из сосуда кромка его отверстия оклеена прокладкой из паралона и т. и. материала. Прижим сосуда 1 к поверхности трубопровода 2 осуществляется через корпус 8 четырьмя пружинами (на чертеже не изображены), вмонтирова11ными в головку сосуда. В последнем установлены щупы 4 дефектоскопа.

Цепи 5 предназначены для установки всего устройства на трубопроводе и перемещения его вокруг последнего. Маховичок 6 служит для перемещения сосуда 1 вдоль трубопровода 2 по направляющим 7. Перемещение сосуда вокруг трубопровода осуществляется посредством механизма, состоящего, в основном, из звездочек, на которые надеты цепи 5 и которые соединены с червячной передачей 8, приводимой в движение № 131959 посредством рукоятки 9. Кулачок 10 предназначен для натяжения цепей 5, а маховичок 11 — для угловой установки щупов 4. При использовании устройства на трубопроводах другого диаметра необходимо заменить установочные шайбы 12 и изменить длину цепей 5.

Предмет изобретения

Редактор Р. А. Гальцева Техред А. А. Камышникова Корректор Г. С. Голубятникова

Формат бум. 70+108j/>6 Объем 0,17 п. л

Тираж 900 Цена 26 коп.; с 1.1-61 r. — 3 коп.

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6.

Подп. к печ. 16.IX-60 г

Зак. 8031

Гипография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

Устройство для ультразвуковой дефектоскопии изделий цилиндрической формы, содержащее открытый снизу, прижимаемый отверстием к поверхности изделия и заполненный жидкостью сосуд с заключенными внутри него излучателем и приемником ультразвуковых колебаний, о т л и ч а ю щ е е с я тем, что, с целью обеспечения перемещения сосуда вокруг изделия одновременно с прижимом его к поверхности последнего, применены одна или несколько бесконечных цепей, охватывающих изделие, и установленные на сосуде передаточные звездочки, связанные червячной передачей с рукояткой, при вращении которой прсисходиг перемещение цепи вместе с сосудом вокруг контролируемого изделия.
