Устройство для тренировки вестибулярного аппарата

Устройство для тренировки вестибулярного аппарата

Иллюстрации

Показать все

Реферат



Изобретение относится к спортивному инвентарю и позволяет повысить эффективность тренировки путем вращения кресла относительно двух взаимоперпендикулярных осей. Между стойками 2 на горизонтальных осях 3 смонтировано кресло 4. На оси 3 установлено и связано со стойкой солнечное колесо планетарного механизма. Его колесо-сателлит 7 смонтиров.ано на боковине кресла 4. Колесо-сателлит приводится во вращение с помощью ручного 11 или ножного приводов. Стойки 2 закреплены на платформе 1, установленной на основании с возможностью вращения относительно оси 20. В варианте крепления устройства к верхнему основанию стойки 2 соединены перемычкой, смонтированной на верхнем основании с возможностью вранхения относительно вертикальной оси. Одновременно с вращением кресла относительно горизонтальной оси 3 за счет кинематической связи осей 3 и 20 кресло поворачивается вокруг вертикальной оси 20. Тормозным поворотным рычагом 25 можно остановить вращение кресла. 4 з.п. ф-лы, 4 ил. (О сл с Г2 оо со 00 О5 22 J8 Э 20 Фиг. Г

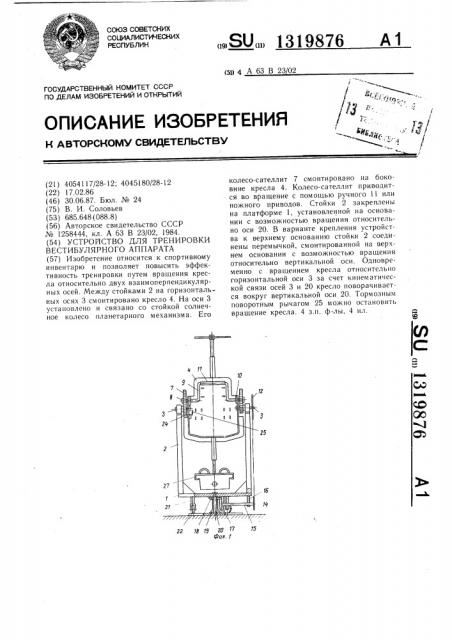

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) (5D4 А 63 В 2302

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

22 g 19 20 17 15

Фиг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4054117/28-12; 4045180/28-12 (22) 17.02.86 (46) 30.06.87. Бюл. № 24 (75) В. И. Соловьев (53) 685.648 (088.8) (56) Авторское свидетельство СССР

¹ 11225588444444, кл. А 63 В 23/02, 1984. (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОВКИ

ВЕСТИБУЛЯРНОГО АППАРАТА (57) Изобретение относится к спортивному инвентарю и позволяет повысить эффективность тренировки путем вращения кресла относительно двух взаимоперпендикулярных осей. Между стойками 2 на горизонтальных осях 3 смонтировано кресло 4. На оси 3 установлено и связано со стойкой солнечное колесо планетарного механизма. Его колесо-сателлит 7 смонтировано на боковине кресла 4. Колесо-сателлит приводится во вращение с помощью ручного I! или ножного приводов. Стойки 2 закреплены на платформе 1, установленной на основании с возможностью вращения относительно оси 20. В варианте крепления устройства к верхнему основанию стойки 2 соединены перемычкой, смонтированной на верхнем основании с возможностью вращения относительно вертикальной оси. Одновременно с вращением кресла относительно горизонтальной оси 3 за счет кинематической связи осей 3 и 20 кресло поворачивается вокруг вертикальной оси 20. Тормозным поворотным рычагом 25 можно остановить вращение кресла. 4 з.п. ф-лы, 4 ил.

1319876

Формула изобретения

Изобретение относится к спортивному инвентарю и может быть применено для общефизической подготовки и лечебной физкул ьтур ы.

Цель изобретения — повышение эффективности тренировки.

На фиг. 1 изображено устройство, вид спереди; на фиг. 2 — то же, вид сбоку; на фиг. 3 — устройство с педальным приводом, вид спереди; на фиг. 4 — то же, вид сбоку.

Устройство для тренировки вестибулярного аппарата содержит закрепленные на платформе 1 стойки 2, несушие шарнирно установленное между ними на горизонтальных осях 3 кресло 4, снабженное боковинами 5, являющимися водилами планетарной передачи с неподвижными зубчатыми солнечными колесами 6, закрепленными на стойках 1, и с зубчатыми колесами-сателлитами 7, установленными посредством обгонных муфт 8 на коронных шейках коленчатого вала 9. Последний установлен в боковины 5 посредством подшипников 10. Рукоятка 11 выполнена в виде трубки, надетой на щатунную шейку вала 9. Колеса 6 находятся в зацеплении с сателлитами 7. На выступающем конце оси 3, закрепленной на боковине 5 кресла 4 закреплена большая звездочка 12, которая посредством приводной цепи 13 соединена с малой звездочкой 14, закрепленной на валу 15, установленном в подшипниках кронштейнов 16, закрепленных на нижней стороне платформы l.

Вал 15 вместе с несущей его платформой 1 образует водило зубчатой конической планетарной передачи, в которой зубчатое колесо 17, закрепленное на внутреннем конце вала 15 находится в зацеплении с неподвижным коническим зубчатым солнечным колесом 18, закрепленным на стойке 19, в отверстии которой расположена ось 20, закрепленная на платформе 1. К нижней стороне платформы прикреплены стойки 21, несущие катки 22, контактируюшие и опирающиеся на круглый лист 23, закрепленный на основании.

Кресло 4 снабжено колодочным тормозом, состояшим из колодки 24, взаимодействующей с зубчатым венцом солнечной шестерни 6 и закрепленной на поворотном рычаге 25, ось которого шарнирно закреплена на боковине 5 кресла 4, а рукоятка управления тормозом расположена на внутренней стороне боковины 5. Рычаг 25 закреплен на оси 26.

Кресло 3 снабжено опорой для ног в виде выдвижной подножки 27 со стременами 28. К нижней стороне подножки 27 повешен противовес, состоящий из съемных грузов 29, закрепленных болтом 30. Спинка кресла 3 снабжена выдвижной, закрепляемой стойкой 31, несущей защитную сетку 32, расположенную над головой седока. Спин l0

55 ка кресла 4 снабжена щелевидными отверстиями для крепления поясного и наплечных ремней (фиг. 1 и 2).

В устройстве с ножным приводом (фиг. 3 и 4) на опоре для ног 27 установлен кронштейн 33, на котором смонтированы педали 34, на валу которых закреплено зубчатое колесо 35, связанное цепной передачей 36 с зубчатым колесом 37, закрепленным на валу колеса-сателлита 7. Поворотный рычаг 25 средства для торможения вращения кресла посредством тяги 38 связан с подпружиненной к опоре для ног педалью 39. Колодка установлена с возможностью взаимодействия с цилиндрическим выступом 10.

Устройство может крепится к верхнему основанию 41. Для этого стойки 2 соединены верхними концами перемычкой 42. Перемычка 42 посредством оси 43 соединена с основанием 41 с возможностью вращения.

Зубчатое солнечное колесо 18 в данном случае закреплено на оси 43, а вал 15 с зубчатым колесом 17 с помощью кронштейнов

44 и 45 закреплен на перемычке 42.

Устройство работает следующим образом.

Перед тренировкой кресло со спортсменом уравновешивается путем подбора съемных грузов 29. Спортсмен закрепляет ноги в стременах 28 и пристегивает себя к креслу ремнями безопасности (не показаны).

С помошью ручного привода (фиг. 1 и 2) или ножного (фиг. 3 и 4) спортсмен вращает колесо-сателлит 7. Кресло начинает поворачиваться относительно горизонтальной оси и одновременно относительно вертикальной оси за счет кинематической связи оси 3 с осью 20 (фиг. 1 и 2) или осью 43 (фиг. 3 и 4).

Для осуществления торможения одновременно в двух направлениях спортсмен нажимает сверху вниз на поворотный рычаг 25 (фиг. 1 и 2) или на педаль 39 (фиг. 3 и 4).

1. Устройство для тренировки вестибулярного аппарата, содержащее основание, стойки, шарнирно смонтированное на стойках с возможностью вращения относительно горизонтальных осей кресло с опорой для ног и средством для фиксации спортсмена, привод, включающий закрепленные на стойках зубчатые солнечные колеса планетарного механизма и смонтированные на боковинах кресла с возможностью вращения от усилия спортсмена зубчатые колеса-сателлиты, находящиеся в зацеплении с солнечными колесами, отличающееся тем, что, с целью повышения эффективности тренировки, стойки закреплены на введенной в устройство платформе, последняя установлена на основании с возможностью враще1319876

3. Устройство тем, что зубчатое тически связано с для ног педальным

1Ф ф

ЗО

ЗО

17

Диг.Z

23 ния относительно центральной вертикальной оси и кинематически связана с приводом.

2. Устройство по п. 1, отличающееся тем, что оно имеет средство для торможения вращения кресла, выполненное в виде расположенного на внутренней стороне боковины,, кресла с возможностью взаимодействия с зубчатым колесом-сателлитом поворотного рычага с рукояткой. по п. 1, отличающееся колесо-сателлит кинемазакрепленным на опоре приводом.

4. Устройство по пп. 1 и 3, отличающееся тем, что верхние концы стоек соединены перемычкой, связанной с основанием с возможностью вращения относительно вертикальной оси

5. Устройство по п. 2, отличающееся тем, что одна из стоек имеет соосный оси вращения кресла цилиндрический выступ, средство для торможения вращения кресла выполнено в виде подпружиненной к опоре для ног педали, связанной посредством тяги с поворотным рычагом, последний установлен с возможностью взаимодействия с цилиндрическим выступом на стойке.

1319876

Составитель Н. Володина

Редактор М. Дылын Техред И. Верес Корректор А. Ильин

Заказ 2546/5 Тираж 396 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4)5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
