Реферат



Изобретение относится к занимательным логическим играм и позволяет повысить занимательность. Игра содержит опору 1, состоящую из соосных слоев 2 и 3 с пазами, и игровые элементы 5. Элементы 5 / I X vw5to KXXX JА установлены в пазах опоры I посредством установочных пазов и выступов 7 с образованием игровых слоев. Элементы 5 имеют возможность послойного вращения и вращение совместно CQ слоями 2 и 3 опоры 1. Оси вращения игровых слоев могут быть расположены радиально. Выступы 7 могут быть выполнены в виде скоб и расположены над пазами слоев 2 и 3, а установочные пазы выполнены в элементах 5. Игра заключается в расстановке элементов 5 в соответствии с игровыми метками путем вращения их послойно и совместно со слоями 2 и 3 опоры 1. 2 з.п. ф-лы, 8 ил. г 7 (О / 41, J UV фиг. 1 00 со ас 00 О5

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1319886

А1 (ц 4 А 63 F 9/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

1 7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3809135/28-12 (22) 01.11.84 (46) 30.06.87. Бюл. № 24 (75) И. Л. Гольдман (53) 685.853 (088.8) (56) Патент Англии № 2116049, кл. А 63 F 9/08, 1983. (54) ЛОГИЧЕСКАЯ ИГРА (57) Изобретение относится к занимательным логическим играм и позволяет повысить занимательность. Игра содержит опору 1, состоящую из соосных слоев 2 и 3 с пазами, и игровые элементы 5. Элементы 5 установлены в пазах опоры 1 посредством установочных пазов и выступов 7 с образованием игровых слоев. Элементы 5 имеют возможность послойного вращения и вращение совместно со слоями 2 и 3 опоры 1.

Оси вращения игровых слоев могут быть расположены радиально. Выступы 7 могут быть выполнены в виде скоб и расположены над пазами слоев 2 и 3, а установочные пазы выполнены в элементах 5. Игра заключается в расстановке элементов 5 в соответствии с игровыми метками путем вращения их послойно и совместно со слоями

2 и 3 опоры l. 2 з и. ф лы, 8 ил.

1

Изобретение относится к занимательным логическим играм.

Цель изобретения — повышение занимательности.

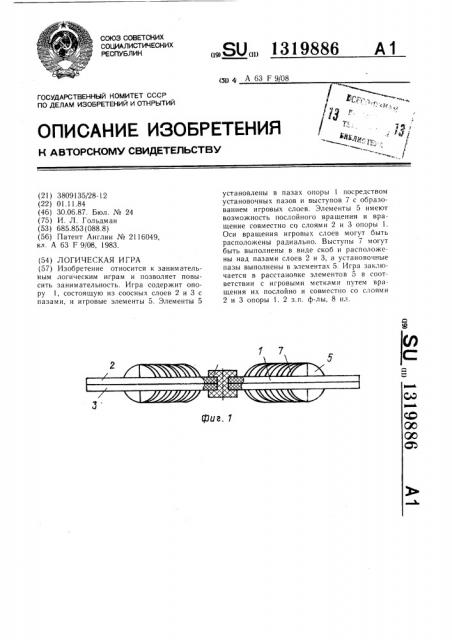

На фиг. 1 изображена логическая игра; на фиг. 2 — то же, вид сверху; на фиг. 3— то же, в процессе поворота одного из слоев опоры; на фиг. 4 — то же, в процессе поворота слоев игровых элементов; на фиг. 5— игровой элемент, общий вид; на фиг. 6— слой опоры, общий вид; на фиг. 7 — то же, разрез; на фиг. 8 — пример выполнения игры.

Игра содержит опору 1, состоящую из соосно установленных слоев 2 и 3 с пазами

4, и игровые и дополнительные игровые элементы 5 с игровыми метками. Пазы 4 при их совмещении образуют игровые каналы.

Элементы 5 образуют игровые и дополнительные игровые слои, соосно установленные в игровых каналах посредством установочных пазов 6 и выступов 7.

Элементы 5 установлены с возможностью послойного вращения вокруг осей игровых слоев, перпендикулярных оси опоры, и вращения с соответствующими слоями 2 и 3 опоры 1.

Оси вращения игровых и дополнительных игровых слоев могут располагаться радиально.

Установочные выступы 7 могут быть выполнены в виде скоб и расположены на опоре 1 над игровыми каналами, при этом

319886

2 установочные пазы 6 выполнены в элементах 5.

Игра заключается в следующем.

Послойно вращая элементы 5 в игровых каналах и совместно со слоями 2 и 3 опоры

1, добиваются заданного расположения элементов 5 с игровыми метками.

Формула изобретения

1. Логическая игра, содержащая опору, состоящую из соосно установленных слоев с пазами, образующими при их совмещении игровые каналы, и по крайней мере четыре игровых элемента, образующих игровые слои и установленных на опоре в игровых каналах посредством установочных пазов и выступов с возможностью послойного вращения относительно осей, перпендикулярных оси опоры, и вращения с соответствующим и слоям и опоры, отличающаяся тем, что, с целью повышения занимательности, она имеет дополнительные игровые элементы, образующие игровые слои, установленные посредством установочных пазов и выступов в игровых каналах соосно с игровыми слоями

25 2. Игра по и. 1, отличающаяся тем, что оси вращения игровых и дополнительных игровых слоев расположены радиально.

3. Игра по и. 1, отличающаяся тем, что установочные выступы выполнены в виде скоб и расположены на опоре над игровыми каналами, при этом установочные пазы выполнены в игровых элементах.

1319886

Фиг,5

Дцг. б

1319886
