Реферат



Изобретение относится к устройствам для осуществления экстракции из твердых материалов, может найти применение в .химической , микробиологической и других отраслях промышленности и позволяет повысить эффективность экстракции. Внутри горизонтального цилиндрического корпуса 1 установлены два концентрично расположенных вала 2, 3, установленных с возможностью вращения с различной скоростью, при этом наружный вал 3 выполнен из отдельных секций, соединенных между собой Н-образной скобой 6. 3 ил. (Л а)Г , 2 / / 00 со оо оо со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ1319889 (511 4 В О! 0 11/02

-с.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, 13j Риг. 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3817121/29-26 (22) 27. 11.84 (46) 30.06.87. Бюл. № 24 (71) Научно-производственное объединение

«Сила ва» (72) В. И. Зубко и Л. П. Продниекс (53) 66.061.5 (088.8) (56) Авторское свидетельство СССР № 691148, кл. В 01 D 11/02, 1970. (54) ГОРИЗОНТЛЛЬНЪ|Й Э|хСТРАКТОР (57) Изобретение относится к устройствам для осуществления экстракции из твердых материалов, может найти применение в химической, микробиологической и других отраслях промышленности и позволяет повысить эффективность экстракции. Внутри горизонтального цилиндрического корпуса 1 установлены два концентрично расположенных вала 2, 3, установленных с возможностью вращения с различной скоростью, при этом наружный вал 3 выполнен нз отдельных секций, соединенных между собой П-образной скобой 6. 3 ил.

1319889

Формула изобретения

Сырье

Изобретение относится к устройствам, предназначенным для проведения экстракции из твердого сырья с эластичной или волокнистой структурой частиц, например для извлечения биологически активных веществ из измельченной древесной зелени (листьев или хвои).

Цель изобретения — повышение эффективности экстракции.

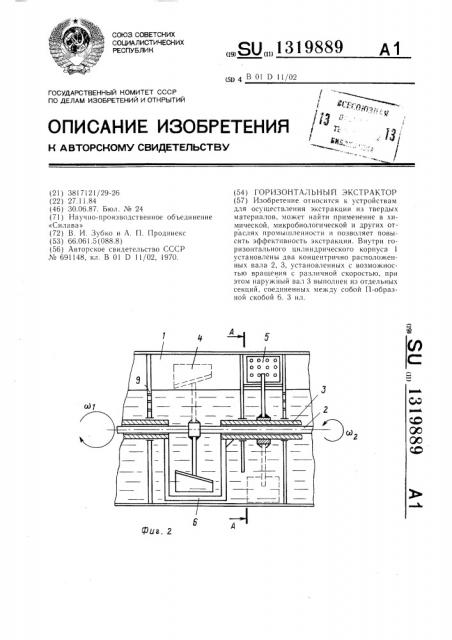

На фиг. 1 показан горизонтальный экстрактор, общий вид; на фиг. 2 — одна из секций; на фиг. 3 — разрез А-А на фиг. 2.

Горизонтальный экстрактор состоит из цилиндрического корпуса 1, разделенного на последовательно расположенные секции с помощью вертикальных перфорированных перегородок. По оси корпуса концентрично установлены два горизонтальных вала 2 и 3.

На внутреннем валу 2 установлены перемешивающие лопасти 4, на наружном полом валу 3 — погрузочно-отжимные лопасти 5.

Вал 2 выполнен монолитным, а наружный вал 3 — из отдельных секций, которые между собой соединены П-образными скобами 6, огибающими объем, в котором вращаются лопасти 4. Каждый вал имеет отдельный привод, состоящий из электродвигателя 7 и редуктора (или вариатора) 8. Частота вращения валов 2 и 3 может быть установлена в зависимости от необходимых режимов проведения экстракции, причем направление вращения. валов может совпадать или быть противоположным. В верхней части перегородок 9 оборудованы каналы отжимного устройства 10 и перегрузочные окна 11.

Экстрактор работает следующим образом.

Твердое сырье загружается в первую секцию, растворитель подается по ходу твердой фазы или против. В каждой секции экстрактора происходит интенсивный контакт сырья с растворителем под действием перемешивающих лопастей 4 и перегру5 зочнои лопасти 5, которые приводятся во вращение валами 2 и 3 соответственно. Под действием перегрузочных лопастей 5 масса, попадающая в отжимное устройство 10, сначала отжимается от растворителя и затем

10 перегружается в последующую секцию и, постепенно пройдя переработку во всех секциях, выводится из экстрактора. Полученный экстракт далее поступает на следующие технологические стадии.

Частота вращения валов для каждого конкретного случая подбирается экспериментально для получения наиболее эффективных и экономичных режимов экстракции и может лежать в достаточно широких пределах, так, для вала 2 — 1 — 10 об/мин, для

20 вала 3 — 5 — 40 об/мин, причем в зависимости от вида сырья в каждой секции экстрактора может быть предусмотрено по несколько лопастей 4 и 5.

Горизонтальный экстрактор, включающий цилиндрический корпус, разделенный вертикальными перегородками на секции, два концентрично расположенных вала, установленных с возможностью вращения

30 с различной скоростью, перегрузочные и перемешивающие лопасти, закрепленные на валах, отличающийся тем, что, с целью повышения эффективности экстракции, наружный вал выполнен из отдельных секций, соединенных между собой П-образной ско35 бой.
