Устройство для разделения семян на фракции

Устройство для разделения семян на фракции

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскому хозяйству и позволяет повысить качество разделения семян на фракции за счет их дополнительного перераспределения на лопатке (Л) 4. Устройство включает вращающийся на вертикальном валу 3 сортирующий диск 2 с радиально расположенными ступенчатыми Л 4, загрузочную воронку 7 и приемник выделенных фракций. Длина радиальных составляющих ступеней Л 4 увеличивается от центра к периферии. Семена, поступающие на вращающийся диск 2, подхватываются Л 4 и под действием центробежных сил движутся вдоль них. При движении вдоль вращающейся Л 4 семена прижимаются к ее поверхности под действием сил Кориолиса. Семена, 1 меющие большую шероховатость , сцепляются с Л-4 больше, чем гладкие. Если щероховатое семя будет впереди гладкого на пути его движения, то на первой ступени Л 4 щероховатое семя будет препятствовать более быстрому движению гладкого семени. В момент перехода на другую степень Л 4 семена перераспределяются между собой по взаимному расположению. 2 ил. S (Л ./

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИН (19) (11) А1 (51) 4 В 07 В 1/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,Ц

И ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4001857/29-03 (22) 06.01.86 (46) 30.06.87. Вюл. Ь"- 24 (71) Всесоюзный научно-исследовательский институт риса (72) С.И.Волосников и В.К.Чирков (53) 664.723 (088.8) (56) Авторское свидетельство СССР

N - 447184, кл. В 07 В 13/11, 1972.

Авторское свидетельство СССР

11 367903, кл. В 07 В 1/12, 1971. (54) УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ СЕМЯН НА

ФРАКЦИИ (57) Изобретение относится к сельскому хозяйству и позволяет повысить качество разделения семян на фракции

sa счет их дополнительного перераспределения на лопатке (Л) 4, Устройство включает вращающийся на вертикальном валу 3 сортирующий диск 2 с радиально расположенными ступенчатыми Л 4, загрузочную воронку 7 и приемник выделенных фракций. Длина радиальных составляющих ступеней Л 4 увеличивается от центра к периферии.

Семена, поступающие на вращающийся диск 2, подхватываются Л 4 и под действием центробежных сил движутся вдоль них. Прн движении вдоль вращающейся Л 4 семена прижимаются к ее поверхности под действием сил Кориолиса. Семена, Имеющие большую шероховатость, сцепляются с Л 4 больше, чем гладкие. Если шероховатое семя будет впереди гладкого на пути его движения, то на первой ступени

Л 4 шероховатое семя будет препятствовать более быстрому двиI жению гладкого семени. В момент перехода на другую степень Л 4 семена перераспределяются между собой по взаимному расположению. 2 ил. что на гладкие семена действует меньшая сила трения, препятствующая их смещению, они движутся по лопатке быстрее шероховатых и покидают ее

5 раньше. После схода с лопатки семена попадают в секции кольцевой камеры и оттуда удаляются в приемную тару.

Шероховатые семена сходят с лопатки позже и попадают в следующую секцию

Если семена, поступившие на лопатку, окажутся расположенными так, что шероховатое семя будет впереди гладкого на пути его движения, то на первой ступени лопатки шероховатое семя будет препятствовать более быстрому движению гладкого семени.

Семена, расположенные таким образом на первой ступени лопатки в момент перехода на другую перераспределяются между собой по взаимному расположению. Попав на поверхность следующей ступени лопатки, разделение

25 их будет происходить аналогично описанному.

Лопатка может быть выполнена с

Устройство для разделения семян на фракции, включающее вращающийся на вертикальном валу сортирующий диск с радиально расположенными ло35 патками, загрузочную воронку и приемник выделенных фракций, о т л ич а ю щ е е с я тем, что, с целью повышения качества разделения семян на фракции за счет их дополнительно40 го перераспределения на лопатках, лопатки выполнены ступенчатой формы, причем длина радиальных составляющих ступеней увеличивается от центра к периферии.

При этом семена, имеющие большую шероховатость, сцепляются с лопаткой больше, чем гладкие, в связи с тем, 1 1319924 2

Изобретение относится к машинам для сортировки и очистки семян сельскохозяйственных культур.

Целью изобретения является повышение качества разделения семян на фракции за счет их дополнительного перераспределения на лопатке.

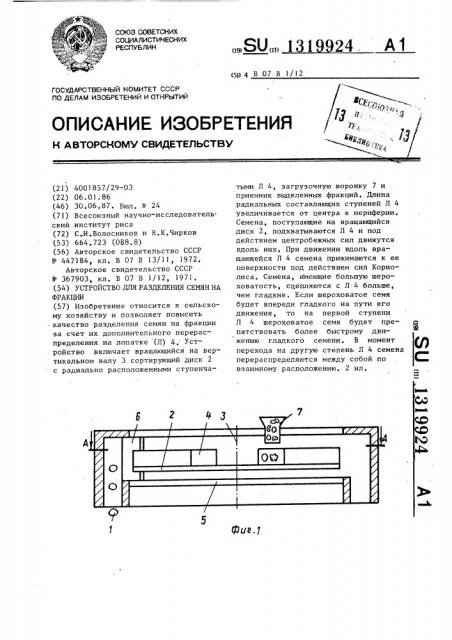

На фиг.1 изображено предлагаемое устройство, фронтальный вид1 на фиг.2 — разрез А-А на фиг.1.

Устройство для разделения семян 1 содержит диск 2, вращающийся на вертикальном валу 3 и расположенный в горизонтальной плоскости. На диске 2 установлены ступенчатые лопатки 4.

Диск 2 со ступенчатыми лопатками 4 огражден концентрично расположенной ему кольцевой камерой 5 приема выделенных фракций, разделенной на отсеки по количеству фракций вертикальными съемными перегородками 6. Длина радиальных составляющих ступеней увеличивается от центра к периферии.

В дне камеры 5 вдоль стенок выполнены отверстия для выхода отсортированных семян. Над диском эксцентрично оси на. расстоянии, обеспечи- двумя или несколькими ступенями, вающем угол сбрасывания не более

360, расположена загрузочная ворон- Ф о р м у л а и э о б р е т е н и я ка 7.

Устройство работает следующим образом.

На приводимый во вращение диск 2 подают смесь семян через загрузочную воронку 7. Семена подхватываются лопатками 4 и под действием центробежных сил движутся вдоль них. При движении вдоль вращающейся лопатки семена прижимаются к ее поверхности под действием сил Кориолиса.

1319924

А-А

Фцг. 2
