Изобретение относится к обработке давлением, в частности к устройствам для нробивки отверстий в стенках полых деталей. Цель - повышение производительности и уотучшение условий обслуживания. Для этого в устройстве, имеющем пуансон, прижим , оправку для установки обрабатываемых деталей и механизм поворота оправки, прижим связан с приводным валом устройства системой управления. Эта система выполнена в виде тяги, установленной одним концом на приводном валу, и электромагнита , который при включении электродвигателя втягивает прижим и фиксирует положение обрабатываемой детали на оправке. Оправка через храповой механизм и систему рычагов связана с пуансоном и после калчдого удара поворачивается. 1 з. п. ф-лы, 6 ил. S (Л 00 х со а:

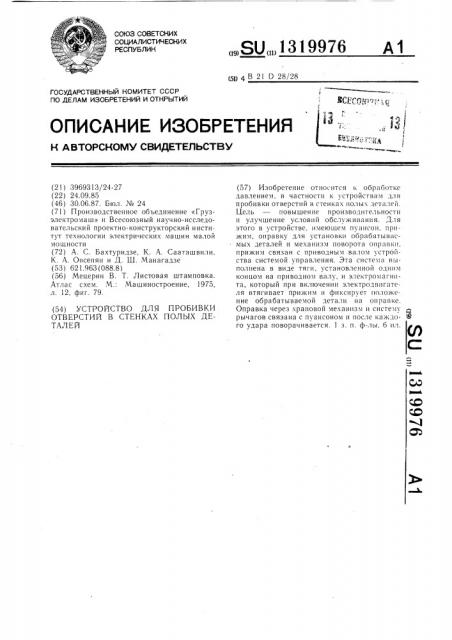

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1319976

А1 511 4 В 21 D 28/28 ф ) т««в«у(га а« t

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3969313/24-27 (22) 24.09.85 (46) 30.06.87. Бюл. № 24 (7!) Производственное объединение «Грузэлектромаш» и Всесоюзный научно-исследовательский проектно-конструкторский институт технологии электрических машин малой мощности (72) А. С. Бахтуридзе, К. A. Сааташвили, К. A. Овсепян и Д. Ш. Манагадзе (53) 621.963 (088.8) (56) Мецерин В. Т. Листовая штамповка.

Атлас схем. М.: Ма шиностроение, 1975, л. 12, фиг. 79. (54) УСТРОЙСТВО ДЛЯ ПРОБИВКИ

ОТВЕРСТИЙ В СТЕНКАХ ПОЛЫХ ДЕТАЛЕЙ (57) Изобретение относится к обработке давлением, в частности к устройствам для пробивки отверстий в стенках полых деталей.

Цель — повышение производительности и улучшение условий обслуживания. Для этого в устройстве, имеющем пуансон, прижим, оправку для установки обрабатываемых деталей и механизм поворота оправки, прижим связан с приводным валом устройства системой управления. Эта система выполнена в виде тяги, установленной одним концом на приводном валу, и электромагнита, который при включении электродвигателя втягивает прижим и фиксирует положение обрабатываемой детали на оправке.

Оправка через «раповой механизм и систему рычагов связана с пуансоном н после каждо- ® го удара поворачивается. I а. п. ф-л ы, о ио.

1319976

Изобретение относится к оборудованию для обработки давлением, в частности для пробивки отверстий в стенках полых деталей, и может быть использовано в машиностроительной и приборостроительной промышленности, преимущественно при изготовлении подшипниковых щитов электродвигателей.

Цель изобретения — повышение производительности и улучшение условий обслуживания.

На фиг. 1 показано устройство, общий вид; на фиг. 2 — узел пробивки; на фиг. 3— вид Л на фиг. 2; на фиг. 4 — разрез Б-Б на фиг. 2; на фиг. 5 — разрез В-В на фиг. 2; на фиг. 6 — разрез Г-Г на фиг. 2.

Устройство содержит корпус 1, в котором размещены привод в виде электродвигателя 2 и связанного с ним клиноременной передачей 3 редуктора 4 и маховика 5. В корпусе 1 расположена также оправка 6 для установки на ней обрабатываемой детали. Оправка 6 смонтирована на валу 7, опирающемся на подшипники 8 и размещенном в кронштейне 9.

Устройство содержит также пуансон 10, кинематически связанный с приводом и оправкой 6, и прижим 11, связанный системой управления с приводным валом 12 электродвигателя 2. Кинематическая связь пуансона 10 с приводом осуществлена через рычаг 13, на конце которого пуансон 10 установлен с возможностью поворота, и тягу 14, закрепленную одним концом на маховике 5.

С оправкой б пуансон 10 связан через систему рычагов и храповой механизм. Система рычагов включает кулисный механизм, который состоит из кулисы 15 и поступательно подвижного звена 16, и серьгу 17, шарнирно связанную с рычагов 13 и звеном 16. Храповой механизм выполнен в виде храпового колеса 18, закрепленного на конце вала 7, и храповой собачки 19, сидящей на одной оси со звеном 16. Для фиксации положения оправки 6 в кронштейне 9 расположена защелка 20.

Система управления, связывающая прижим 11 с приводным валом 12, включает электромагнит 21 и тягу 22, установленную одним концом на приводной вал 12.

Устройство работает следующим образом.

При включении электродвигателя 2 тяга 22 втягивается электромагнитом 21, прижим 11 поворачивается и прижимает обрабатываемую деталь к оправке 6. В то же время тяга 14 перемещается вниз, увлекая за собой конец рычага !3, а серьга 17 опускает подвижное звено 1 6. При этом храповая собачка 19 поворачивает храповое колесо 18 и вместе с ним оправку 6 с установленной на ней обрабатываемой деталью. Защелка 20 срабатывает и жестко фиксирует положение оправки 6. Тяга 14 поднимается, конец рычага 13, на котором размещен пуансон 10, опускается, и пуансон 10 пробивает отверс15

При повороте оправки б на 360 пробивается необходимое количество отверстий с одинаковым или неодинаковым шагîM между ними. После этого электродвигатель 2 выключается и прижим 11 освобождает об20 рабатываемую деталь, после чего ее снимают с оправки 6.

Использование изооретения позволит повысить производительность процесса обработки и улучшить условия обслуживания.

Фор,яу za изобретени»

1. Устройство для пробивки отверстий в стенках полых деталей типа стаканов, содержащее пуансон, кинематически связан30 размещена оправка для установки обрабатываемой детали, снабженная механизмом поворота, включающим храповое колесо, храповую собачку и тягу, связывающую собачку с приводным валом, отлиыаюи1ееся тем, что, с целью повышения производительH tI) ч щения словий 0(Ic, I I живания, прижим снабжен системой управления, связывающей его с приводным валом и включающей тягу, установленную на валу, и элекзром а гн ит.

40 2. Устройство по п. 1, отлииаюи1ееся тем, что пуансон кинематически связан с храповой собачкой и эта связь осуществлена системой рычагов, включающей кулисный механизм с возвратно-поступательно подвижным звеном, с которым шарнирно связаны

45 храповая собачка и один из рычагов.

1319975

73!9976

5 - 6

7б

7g

Фиг.5
