Реферат



Изобретение относится к обработке металлов давлением, в частности к конструкциям инструментальных блоков горизонтально-ковочных машин. Цель изобретения - повышение качества штамповки. Инструментальный блок включает ручьи для формообразования, прошивки, обрезки облоя и прошивки отверстия, образованные блоком пуант сонов, размещенным на главном ползуне , и многоручьевыми блок-матрицами, установленными на зажимном ползуне и станине, подпружиненную обрезную, матрицу 6, прошивную вставку 10. Особенностью обрезного и прошивного ручья является выполнение обрезной матрицы 6 с дополнительными направляющими поверхностями в зоне режущего контура. Повьшение качества штамповок достигается за счет того, что при обрезке и прошивке заготовки фиксация ее производится по диаметру прошиваемого отверстия и по наружному контуру обрезки заготовки в детали . 3 ил. (Л со со со о ГЧ)

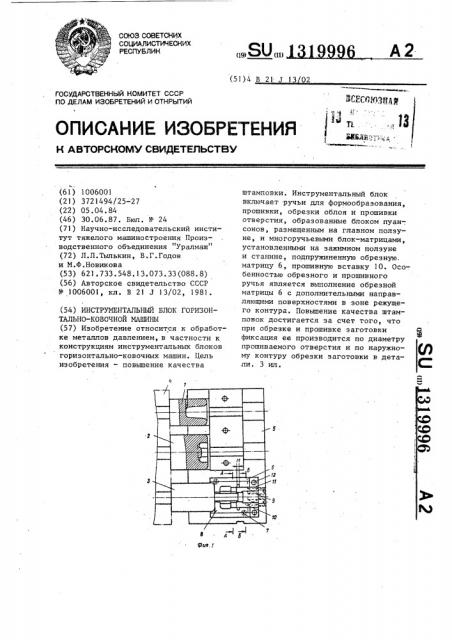

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А2 (51)4 В 21 д 13 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (61) 1006001 (21) 3721494/25-27 (22) 05.04.84 (46) 30.06.87. Бюл. Ф 24 (71) Научно-исследовательский институт тяжелого машиностроения Производственного объединения "Уралмаш" (72) Л.Л.Тылькин, В.Г.Годов и М.Ф.Новикова (53) 621 733.548.13.073,33(088.8) (56) Авторское свидетельство СССР

Ì 1006001, кл. В 21 J 13/02, 1981. (54) ИНСТРУМЕНТАЛЬНЫЙ БЛОК ГОРИЗОНТАЛЬНО-КОВОЧНОй МАШИНЫ (57) Изобретение относится к обработке металлов давлением, в частности к конструкциям инструментальных блоков горизонтально-ковочных машин. Цель изобретения — повышение качества штамповки. Инструментальный блок включает ручьи для формообразования, прошивки, обрезки облоя и прошивки отверстия, образованные блоком пуан-. сонов, размещенным на главном ползуне, и многоручьевыми блок-матрицами, установленными на зажимном ползуне и станине, подпружиненную обрезную, матрицу 6, прошивную вставку 10. Осо-. бенностью обрезного и прошивного ручья является выполнение обрезной матрицы 6 с дополнительными направляющими поверхностями в зоне режущего контура. Повышение качества штамповок достигается за счет того, что при обрезке и прошивке заготовки фиксация ее производится по диаметру прошиваемого отверстия и по наружному контуру обрезки заготовки в детали. 3 ил, 19996

1 l3

Изобретение относится к обработке металлов давлением, в частности к конструкциям инструментальных блоков горизонтально-ковочных машин.

Целью изобретения является повышение качества штамповки.

На фиг.1 схематически изображен инструментальный блок горизонтальноковочной машины с совмещенными ручьями; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — разрез Б-Б на фиг.1. Инструментальный блок горизонтально-ковочной машины содержит ручьи для формообразования, обрезки облоя и прошивки отверстия, образованные блоком наборного 1, формообразующего

2, прошивного 3 пуансонов, размещенных на главном ползуне 4 горизонтально-ковочной машины, и многоручьевыми блок-матрицами 5, установленными на зажимном ползуне и станине. Ручей для обрезки и прошивки отверстия состоит из прошивного пуансона 3 и установленных в блок-матрице 5 вкладышей

6, закрепленных винтами 7. Обрезные матрицы 8 с наружной цилиндрической поверхностью опираются на пружины 9, прошивная вставка 10 взаимодействует с обрезной матрицей 8 и закреплена клиновыми вставками 11 и болтами 12.

Взаимодействующие поверхности обрезных матриц 8 и сменного корпуса 6 выполнены цилиндрическими и имеют в

° сечении профиль сегмента. Обрезные матрицы 8 имеют проточку М для размещения радиального облоя заготовки.

Инструментальный блок работает следующим образом.

Полученная в наборном 1 и формообразующем 2 ручьях поковка укладывается в совмещенный ручей для обрезки облоя и прошивки отверстия, где фиксируется режущей кромкой обрезных матриц 8, при этом радиальный облой размещается в кольцевой проточке M.

Во время рабочего хода горизонтальноковочной машины блок-матрицы 5 смыкаются, а затем при движении главного полэуна 4 пуансон 3 осуществляет прошивку и отделяет поковку от прутка. При дальнейшем движении пуансон

3 за плечиками смещает обрезные матрицы 8 с размещенным в них радиальным облоем относительно прошивной вставки 10, при этом происходит обрезка радиального облоя. При обрат>0 ном ходе пуансона 3 обрезные матрицы

8 под действием пружин 9 возвращаются в исходное положение, при этом обрезанный облой снимается с прошивной вставки 10. При раскрытии блок-матриц 5 готовая поповка и радиальный облой удаляются из совмещенного ручья.

В предлагаемом ручье для прошивки и обрезки фиксация заготовки при про20 шивке и обрезке происходит в сечении

А-А, повторяющем наружный контур заготовки, и по диаметру прошиваемогоотверстия, т.е. заготовка перед обработкой зафиксирована в двух сече25 ниях, что гарантирует ее горизонтальное положение в процессе обработки.

Формула изобретения

Инструментальный блок горизонтальЗО но-ковочной, машины по авт. св.

N- 1006001, отличающийся тем, что, с целью повышения надежносI ти, каждая обрезная матрица выполнена цельной с цилиндрической наружной

35 поверхностью и поперечным сечением в виде сегмента с длиной дуги, превышающей половину окружности, установлена в сменном корпусе, смонтированном в блок-матрице, внутренняя

40 поверхность которого конгруэнтна цилиндрической наружной поверхности обрезной матрицы и имеет дополнительные направляющие поверхности в зоне режущего контура отрезной матрицы, 45 выполненные с воэможностью взаимодействия с наружной поверхностью прошивной вставки.

1319996

Составитель Н.Тимофеева

Техред З.Кадар Корректор М.Шароши

Редактор Э.Слиган

Тираж 582 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 2557/!1

Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4
