Способ сборки и центрирования деталей под диффузионную сварку

Способ сборки и центрирования деталей под диффузионную сварку

Иллюстрации

Показать все

Реферат



Изобретение относится к сварке давлением с подогревом и может быть использовано в различных отраслях машиностроения для сборки и центрирования деталей различной конфигурации под диффузионную сварку. Целью изобретения является повышение производительности и упрощение конструкции устройства для сварки. Устройство устанавливают в призме, продольную ось которой наклоняют под углом of 60-70 к горизонтали. Между ограничительными плитами устройства устанавливают свариваемые детали и разделительные прокладки, прижимая их боковые поверхности к рабочим поверхностям призмы. Детали в устройстве фиксируют при помощи клиньев. После фиксации деталей устройство снимают с призмы и устанавливают в нагревательной печи для сварки. Самоцентрирование свариваемых деталей осуществляется под действием их массы. 2 ил. i (Л со ьо о о ОО а

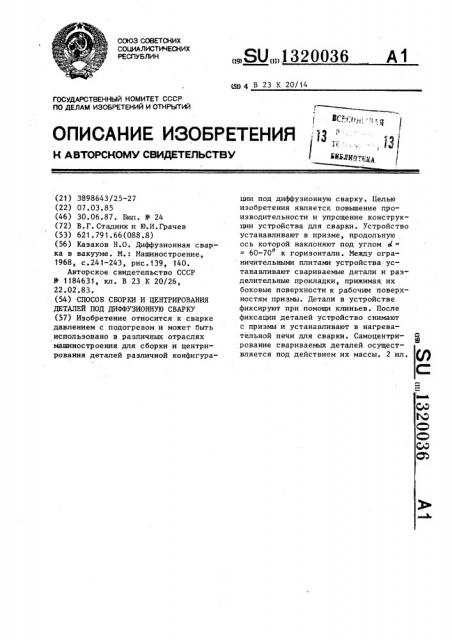

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1320036 (дд 4 В 23 К 20/14

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 13,"

< RNOТ ДА

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3898643/25-27 (22) 07.03.85 (46) 30.06.87. Бюл. У 24 (72) В.Г. Стадник и Ю.И.Грачев (53) 621.79 1.66(088.8) (56) Казаков Н.О. Диффузионная сварка в вакууме. M. Машиностроение, 1968, с.241-243, рис ° 139, 140.

Авторское свидетельство СССР

У 1184631, кл. В 23 К 20/26, 22.02.83. .(54) СПОСОБ СБОРКИ И ЦЕНТРИРОВАНИЯ

ДЕТАЛЕЙ ПОД ДИФФУЗИОННУЮ СВАРКУ (57) Изобретение относится к сварке давлением с подогревом и может быть использовано в различных отраслях машиностроения для сборки и центрирования деталей различной конфигурации под диффузионную сварку. Целью изобретения является повышение производительности и упрощение конструкции устройства для сварки. Устройство устанавливают в призме, продольную ось которой наклоняют под углом

= 60-70 к горизонтали. Между ограничительными плитами устройства устанавливают свариваемые детали и разделительные прокладки, прижимая. их боковые поверхности к рабочим поверхностям призмы. Детали в устройстве фиксируют при помощи клиньев. После фиксации деталей устройство снимают с призмы и устанавливают в нагревательной печи для сварки. Самоцентриф рование свариваемых деталей осуществляется под действием их массы. 2 ил.

1320036

Изобретение относится к сварке давлением с подогревом и может быть использовано с различных отраслях машиностроения для сборки и центрирования деталей различной конфигурации под диффузионную сварку.

Цель изобретения - повышение производительности и упрощение конструкции устройства для сварки„

На фиг.1 показана схема сборки и центрирования деталей; на фиг.2— вид А на фиг.1.

Устройство 1 для сварки (фиг.1) устанавливают в призме 2, продольную ось которой наклоняют под углом Ы =60-70 к горизонтали. Устройство 1 устанавливают так, чтобы его нижняя ограничительная плита 3 разместилась в поперечном пазу ч призмы 2, стойка

5 — в ее продольном пазу 6 (фиг,2), а стойки 7 и 8 — на поверхностях 9 и 10. Предварительно на стойках 5, 7, 8 и 11, закрепленных на плите 3, устанавливают прижимы 12 и верхнюю ограничительную плиту 13. На нижнюю . плиту 3 устанавливают в определенной последовательности разделительные прокладки 1ч и свариваемые детали

15, прижимая их боковыми поверхностями к рабочим поверхностям 16 призмы 2. Затем устанавливают накладку

17, приподняв при этом прижимы 12.

Между прижимами 12 и верхней плитой

13 устанавливают клинья 18, которыми фиксируют собранный узел, и устройство 1 с закрепленными деталями снимают с призмы 2 и размещают в нагревательных печах для сварки.

Вследствие сборки свариваемых деталей в устройстве, предварительно устанавливаемом в призме, продольную соь которой наклоняют под углом

60-70 к горизонтали, обеспечивается самоцентровка и установка свариваемых деталей под действием их массы, что позволяет сократить время сборки и повысить производительность, а также упростить конструкцию устройства за счет исключения из него центри5 рующих элементов.

При углах наклона призмы меньше

60 и больше 70 не обеспечивается самоцентровка свариваемых деталей, что отрицательно сказывается на ка10 честве сварки.

Способ осуществляется следующим образом.

Сборку и центрирование свариваемых деталей осуществляют в устройстве высотой 200 мм при ширине ограничительных плит 32 мм. Устройство устанавливают на призму, продольную ось которой наклоняют под углом 65 к горизонтали. Свариваемые детали боковыми поверхностями устанавливают на рабочие поверхности призмы. между ограничительными плитами устройства и закрепляют их клином, .устанавливаемым между верхней ограничительной плитой и прижимом.

После фиксации устройство переносят и устанавливают в нагревательной печи для сварки.

ЗО

Формула изобретения, Способ сборки и центрирования деталей под диффузионную сварку, при

3S котором свариваемые детали и располагаемые между ними разделительные прокладки размещают между ограничительными плитами устройства для сварки и центрируют в нем, о т л и ч а ю40 шийся тем, что, с целью повышения производительности и упрощения конструкции, устройство для сварки предварительно устанавливают в призме, продольную ось которой наклоняют под углом 60-70 к горизонтали.

1320036

qua. 1

Фи@. 2
