Способ светостабилизации ацетатцеллюлозных пленок

Способ светостабилизации ацетатцеллюлозных пленок

Иллюстрации

Показать все

Реферат



Изобретение относится к химической технологии полимерных материалов и может быть использовано для повышения светостойкости пленок на основе ацетата целлюлозы. Изобретение позволяет повысить светостойкость ацетатцеллюлозных пленок за счет того,что в раствор ацетата целлюлозы для формования вводят 1,2,4-триазолтиол- 3(5) в количестве 1-3% от массы ацетата целлюлозы. 2 табл. со 1C о оо

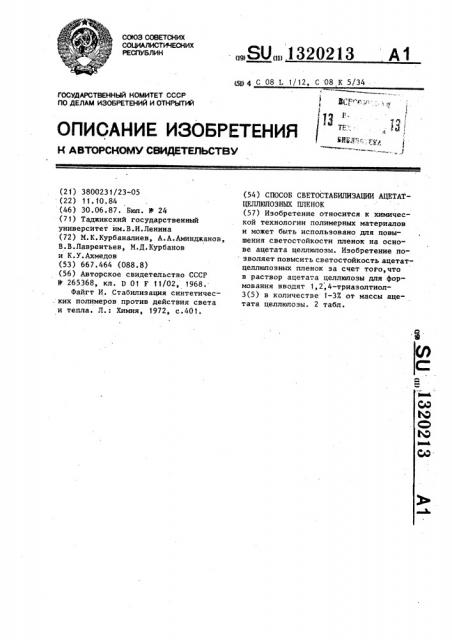

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„Я0„„1320213 A1

180 4 С 08 Ь 1/12, С 08 К 8/34

ВСР" .

la

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

fiHa„/1:1, ГУ,. — — -.

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3800231/23-05 (22) 11 ° 10.84 (46) 30.06.87. Бюл. Ф 24 (71) Таджикский государственный университет им.В.И.Ленина (72) М. К.Курбаналиев, А.А.Аминджанов, В.В.Лаврентьев, М.Д.Курбанов и К.У.Ахмедов (53) 667.464 (088.8) (56) Авторское свидетельство СССР

И 265368, кл. D 01 F 11/02, 1968.

Файгт И. Стабилизация синтетичес.ких полимеров против действия света и тепла. Л.: Химия, 1972, с.401. (54) СПОСОБ СВЕТОСТАБИЛИЗАЦИИ АЦЕТАТЦЕЛЛЮЛОЗНЫХ ПЛЕНОК (57) Изобретение относится к химической технологии полимерных материалов и может быть использовано для повышения светостойкости пленок на основе ацетата целлюлозы. Изобретение позволяет повысить светостойкость ацетатцеллюлозных пленок за счет того,что в раствор ацетата целлюлозы для формования вводят 1,2,4-триазолтиол3(5) в количестве 1-37. от массы ацетата целлюлозы. 2 табл.

1320213

Изобретение относится к химической технологии материалов и может быть использовано для повышения светостойкости пленок на основе ацетата целлюлозы. 5

Цель изобретения — повышение светостойкости.

t1 р и м е р ы. Порошок диацетата целлюлозы растворяют в ацетоне, После полного растворения порошка раствор пропускают через фильтр Шотта и 1 для очищения от механических примеСей. В полученный раствор добавляют

-1,2,4-триазолтиол-3(5) в концентра,ции 1-ЗХ от веса сухого полимера.

Из полученных растворов на стеклянной подложке формуют пленки. Полученные образцы испытывают в ртутнокварцевом вязерометре полным спектром лампы ПРК-2 при 25 С и относительной влажности воздуха 45-50Х в течение 10,20 и 50 ч.

Свойства полученных пленок приведены в табл. 1.

Т а б л и ц а 1

Контролем служит пленка нэ ацетата целлюлозы беэ стабилизирующей до-, бавки.

Свойства пленок при содержании добавки 17 от массы полимера приведены в табл. 2.

Т а б л и ц а 2

lI Прочность на разрыв, кгс/мм

Время УФоблучения, ч

Вид добавки

12,8

1,2,4-Три" азолтиол3(5) 50

12,5

То же

12,3

4-Фенилморфолон2

7,7

То же

Содержание добавки, Ж от массы полимера

Время УФ- Прочность облучения, на разрыв, ч 7 к контролю

2-(2-П др ок си.-5метилфенол)-бенэотриазол "

Контроль

100

50

7 1 То е

П р и м е ч а н и е. Все образцы испытывались в виде пленок тол" щиной 65-75 мкм.

30

102

103

40Формулаиsо бреTения

1 101 Способ светостабилиэации ацетатцеллюлоэных пленок введением в раст1 50 вор ацетата целлюлозы для формования

3 45 производного триаэола, о т л и ч а— ю шийся тем„ что, с целью повы10 шения светостойкости, в качестве

20 производного триаэола используют

1,2,4-триаэолтиол-3(5) в количестве

3 50 1-37 от массы ацетата целлюлоэы..

Составитель В.Большунова

Редактор И.Рыбченко . ТехредИ.Попович Корректор М.Шароши

92

92

Заказ 2612/22

Тираж 437 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, NocKBa, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4
