Реферат



Изобретение относится к текстильной промышленности. Цель изобретения - упрощение процесса подсчета неразработанных нитей. Нижнюю Фт.7 пластину 1 широкой стороной располагают под прочесом перпендикулярно направлению выпуска его из концервальной машины. На пробу 2 на площа-| ди нижней пластины.1 накладьюают верхнюю пластину 4 и фиксирун5т пластины одна относительно другой зажимами 6. В полученной пробе подсчитывают число пересечений нитями 3 {прямых линий 5. Общее число неразобранных нитей в пробе определяют по формуле К I. т где К - число разобранных нитей в пробе; п - число прямых линий, нанесенных на верхней пластине; m - число пересечений нитей с 1-й линией. 2 ил. СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„BU„„13202? 1

А1 (у 4 D 01 G 15100

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

> < р,,-:,, . 1

\

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ и муле К = m,, где К вЂ” число не(21) 3987531128-12 (22) 11. 12. 85 (46) 30. 06. 87. Бюл. ¹ 24 (71) Ивановский текстильный институт им. M. В. Фрунзе (72) Б. Н. Гусев, Ф. И. Разумов, С. M. Потапова, В. С, Шумарина и Ф.Р. Кахраманов (53) 658. 562(088. 8) (56) Авторское свидетельство СССР

¹ 1164327, кл. D 01 G 15/00, 1983. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ КАЧЕСТВА ПРОЧЕСА (57) Изобретение относится к текстильной промышленности. Цель изобретения — упрощение процесса подсчета неразработанных нитей. Нижнюю пластину 1 широкой стороной располагают под прочесом перпендикулярно направлению выпуска его из концервальной машины. На пробу 2 на площа-, ди нижней пластины 1 накладывают верхнюю пластину 4 и фиксирун1т пластины одна относительно другой зажимами 6. В полученной пробе подсчитывают число пересечений нитями 3, прямых линий 5. Общее число неразобранных нитей в пробе определяют по фор/ разобранных нитей в пробе; n — число прямых линий, нанесенных на верхней пластине; m; — число пересечений нитей с i-й линией. 2 ил.

1320271

Изобретение относится к текстильной промышленности и предназначено для контроля качества прочеса, формируемого на концервальных машинах при вторичной переработке нитей 5 (пряжи).

Целью изобретения является упрощение процесса подсчета неразработанных нитей.

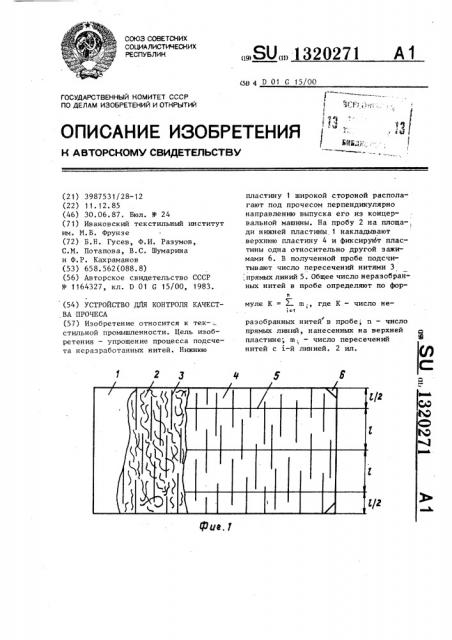

На фиг. 1 показана конструкция устройства для контроля качества прочеса; на фиг. 2 — участок верхней пластины для доказательства положительного эффекта.

Нижняя и верхняя контрольная пластины устройства дополнены прямоугольными из органического стекла

2-3 мм размерами 200 150 мм. Нижняя пластина 1 окрашена краской по цве20 ту, контрастной цвету прочеса пробы 2, содержащей неразобранные нити

3. На верхней пластине 4 параллельно ее широкой стороне нанесены прямые линии 5, расстояние между которыми равно длине резки нитей. Кроме этого, линии, прилежащие к сторонам пластины, проведены от них на расстоянии, равном половине длины резки нитей. Пластины фиксируются одна относительно другой зажимами 6.

Контроль качества прочеса с помощью предлагаемых пластин осуществляется следующим образом.

Нижнюю пластину 1 широкой стороной располагают под прочесом перпендикулярно направлению выпуска его из концервальной машины. На пробу 2 на площади нижней пластины 1 накладывают верхнюю пластину 4 и фиксируют пластины одна относительно другой зажимами 6. Лишние участки пробы 2, выступающие за границы пластин, обрезают. -В полученной пробе подсчитывают число пересечений нитями 3 прямых линий 5. Общее число неразобранных нитей в пробе определяют по формуле где К вЂ” число неразобранных итеи в пробе, n, — число прямых линий, нанесенных на верхней пластине;

m, — число точек пересечений нитей с i-й линией.

Использование предложенного устройства по отношению к прототипу сокращает время контроля, что приводит к улучшению качества выпускаемой продукции.

Формула изобретения

Устройство для контроля качества прочеса, содержащее две прямоугольные пластины, нижняя из которых окрашена в контрастный прочесу цвет, а верхняя выполнена из прозрачного материала и имеет на поверхности ряд параллельных большей стороне линий, о т л и ч а ю щ е е с я тем, что, с целью упрощения процесса подсчета неразработанных нитей в прочесе, линии, нанесенные на верхнюю пластину, расположены одна от другой на расстоянии,, равном длине резки нитей, а от краев пластины — на расстоянии, равном половине длины резки

Митей.
