Ингибиторный клапан

Ингибиторный клапан

Иллюстрации

Показать все

Реферат



Изобретение относится к газопромыслово.му оборудованию и позволяет повысить надежность работы клапана в скважине. Клапан содержит корпус (К) 1 с каналами 2 и узел разобщения каналов 2 с запорным элементом. Он выполнен в виде установленной соосно с К 1 тарельчатой пружины (ТП) 3 с эластичными элементами 4. Они размещены на поверхности ТП 3 для контактирования с поверхностью К 1- Причем ТП 3 образует с К 1 кольцевую полость, гидравлически связанную с внутритрубным пространством (П). Эта полость может сообщаться с затрубным П при осевом переме- П1ении ТП 3. Прп создании в затрубном П избыточного давления происходит деформация ТП 3 и перемещение ее нижней части. При этом ингибитор поступает из затрубного П через полость 5 во впутритрубное П. При снижении давления в затрубном П происходит возврат ТП 3 в исходное положение и разобщение полости 5 с затрубным П. 1 3. п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU,», 1320396

А1 (50 4 E 21 В 3406

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2! ) 3998776/22-03 (22) 02.01.86 (46) 30.06.87. Бюл. № 24 (71) Всесоюзное научно-производственное объединение «Союзтурбогаз» (72) В. Б. Абрамов и В. П. Червинский (53) 622.276 (088.8) (56) Авторское свидетельство СССР № 467172, кл. E 21 В 34/06, 1973.

Авторское свидетельство СССР № 684131, кл. Е 21 В 43/00, 1978. (54) ИНГИБИТОРНЫЙ КЛАПАН (57) Изобретение относится к газопромысловому оборудованию и позволяет повысить надежность работы клапана в скважине.

Клапан содержит корпус (К) 1 с каналами 2 и узел разобщения каналов 2 с запорным элементом. Он выполнен в виде установленной соосно с К 1 тарельчатой пружины (ТП)

3 с эластичными элементами 4. Они размещены на поверхности ТП 3 для контактирования с поверхностью К 1. Причем ТП 3 образует с К 1 кольцевую полость, гидравлически связанную с внутритрубным пространством (П). Эта полость может сообщаться с затрубным П при осевом перемещении ТП 3. При создании в затрубном П избыточного давления происходит деформация ТП 3 и перемещение ее нижней части.

При этом ингибитор поступает из затрубного П через полость 5 во внутритрубное П.

При снижении давления в затрубном 11 происходит возврат ТП 3 в исходнос положение и разобщение полости 5 с затрубным П. 1 з. и. ф-лы, 1 ил.

1320396

1О

Формула изобретения (:остаиитель В. Борискина 1 скреп И. Ворсе Корректор И Эр ейи

Тираж 552 Под исное

Редактор Л. Поикан

Заказ 26РВИЗ l

В(П(((П(4 Государстнениого комитета ССС(з но делам изобретений и открнтий! (30:35, Мосина, Ж- 35, Раугнскаи нао., д. 4 5

Пронзио. сгиенно-но. иг(ни!.и еское предприятие, г. Ужгород, Ул. Про Kill;I;I 4

Изобретение относится к газопромысловому оборудованию, в частности для перенуска ингибиторов гидратообразования и коррозии из затрубного пространства в лифтовую колонну и герметичного отсечения потока газа в обратном направлении. и может найти применение в газовой промышленности.

Llåëûo изобретения является повышение надежности работы клапана в скважине.

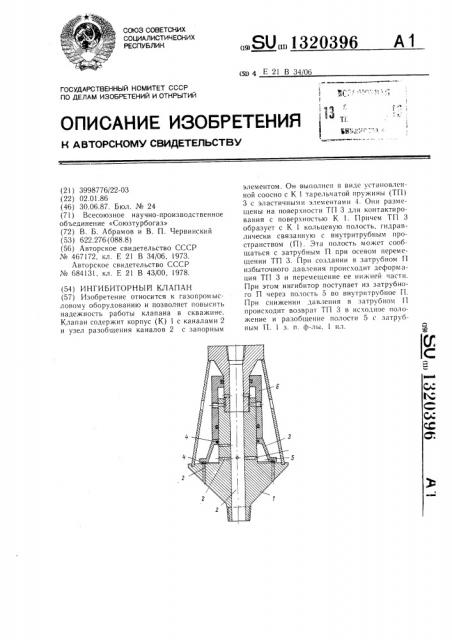

На чертеже изображен ингибиторный клапан, общий вид.

Ингибиторный клапан состоит из корпуса 1 с каналами 2. Соосно с корпусом 1 установлен запорный элемент в виде тарельчатой пружины 3 с эластичными элементами 4, которая составляет с корпусом узел разобщения каналов. Пружина 3 образует с корпусом кольцевую полость 5. Пружина 3 взаимодействует с дифференциальным поршнем 6.

Г1редлагаемый клапан работает следую щим образом.

В затруоном пространстве, заполненном выше цаксра ингибитором, создают избыточное давление, которое посредством дифференциального поршня 6 воздействует на пружину 3. Последняя деформируется и нижняя ее часть радиально перемещается. При

2 этом каналы 2 оказываются гидравлически связанными и происходит переток ингибито ра из затрубного пространства через кольцевую полость 5 во внутритрубное пространCTB0.

При снижении давления в затрубном пространстве происходит возврат пружины 3 в исходное состояние и разобщение кольцевой полости 5 с затрубным пространством.

1. Ингибиторный клапан, содержащий корпус с каналами, узел разобщения кана лов с запорным элементом, отличающийся

15 тем, что, с целью повышения надежности работы клапана в скважине, запорный элемент выполнен в виде установленной соосно с корпусом тарельчатой пружины, образующей с ним кольцевую полость, гидравлически связанную с внутритрубным пространством, причем кольцевая полость выполнена с возможностью сообщения с затрубным пространством при осевом перемещении тарельчатой пружины.

2. Клапан по п. 1, отличающийся тем, 25 что на поверхностях тарельчатой пружины, предназначенных для контактирования с поверхностью корпуса, установлены эластичные элементы.
