Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 F 03 В 13 00 всг "." <

OllHCAHHE ИЗОБРЕТЕНИЯ

К АBTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3783180/25-06 (22) 23.08.84 (46) 30.06.87. Бюл. № 24 (75) Ю. Б. Кашеваров (53) 621.311.21 (088.8) (56) l. Авторское свидетельство СССР № 1254194, кл . F 03 В 13/00, 21.08.84. (54) (57) l. ЭНЕРГЕТИЧЕСКИИ КОМПЛЕКС, содержащий установленный у нижнего водохранилища агрегат, включающий электрогенератор и гидравлическую машину, валы которых выполнены раздельными, паротепловой двигательный агрегат, имеющий выходной вал и установленный с возможностью подключения последнего посредством редуктора к валам электрогенератора и гидравлической машины, и верхний бассей н, сообщенный с водохра нилищем при помощи ьодовода, подсоединенного к гидроагрегату, отличающийся тем, что, с целью повышения мощности гидроагрегата в турбинном режиме и увеличения выработки пиковой электроэнергии, а также расширения функциональных возможностей путем обеспечения потребителя горячей водой, редуктор выполнен с возможностью одновременного подключения к валу электрогенератора валов гидравлической машины и паротеплового двигательного агрегата, а последний снабжен трубопроводами подвода и отвода холодной и горячей воды, причем первый подсоединен к водоводу.

„„SU„„1320495 А 1

2. Энергетический комплекс по п. 1, отличающий ся тем, что, редуктор выполнен в виде ступенчатого корпуса, в котором установлены валы гидравлической машины и электрогенератора, ведущей конической шестерни, закрепленной на валу паротеплового двигательного агрегата и расположенной в корпусе перпендикулярно валу гидравлической машины, ступенчатой вращающейся обечайки, коаксиально установленной в корпусе ведомой конической шестерни, закрепленной на торце обечайки и находящейся в зацеплении с ведущей шестерней, дополнительных валов, установленных внутри обечайки по концентрической окружности вокруг вала гидравлической машины, цилиндрических шестерен-сателлитов, закрепленных на дополнительных валах соосно друг другу, цилиндрической шестерни, закрепленной на валу гидравлической машины и находящейся в зацеплении с шестернями-сателлитами полой цилиндрической шестерни с внутренней нарезкой, закрепленной внутри корпуса на валу электрогенератора и охватывающей противоположную от вала гидравлической машины часть обечайки с цилиндрическими шестернями-сателлитами, находящимися в зацеплении с ней, и тормоза-фиксатора, установленного между корпусом и наружной поверхностью полой цилиндрической шестерни.

1320495

Изобретение относится к энергетике и может быть использовано при создании энергетических комплексов с гидроэнергетическими и паротепловыми установками.

Цель изобретения — повышение мощности гидроагрегата в турбинном режиме и увеличение выработки пиковой электроэнергии, а также расширение функциональных возможностей путем обеспечения потребителя горячей водой. 10

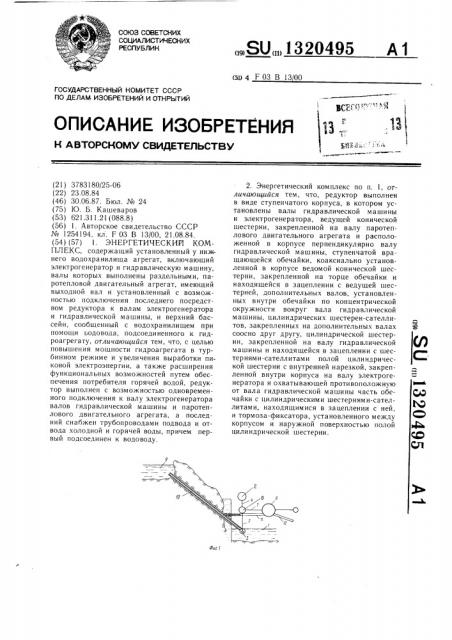

На фиг. I схематично изображен энергетический комплекс; на фиг. 2 — редуктор, общий вид; на фиг. 3 — разрез А-А на фиг. 2.

Энергетический ком плекс (фиг. 1) содержит установленный у нижнего водохранилища 1 гидроагрегат, включающий электрогенератор 2 и гидравлическую машину 3, валы 4 и 5 которых выполнены раздельными, паротепловой двигательный агрегат 6, имеющий выходной вал 7 и установленный с возможностью одновременного подключения посредством редуктора 8 к валу 4 электрогенератора 2 валов 5 и 7 гидравлической машины 3 и паротеплового двигательного агрегата 6, верхний бассейн 9, сообщенный с водохранилищем 1 при помощи водовода 10, подсоединенного к гидроагрегату, и трубопроводы 11 и 12 подвода к агрегату 6 холодной и отвода от него горячей воды, причем трубопровод 11 подсоединен к водоводу 10.

Редуктор (фиг. 2) выполнен в виде ступенчатого корпуса 13, в котором установлены валы 5 и 4 гидравлической машины 3 и электрогенератора 2, ведущей конической шестерни 14, закрепленной на валу 7 паротеплового двигательного агрегата 6 и расположенной в корпусе 13 перпендикулярно валу 5 гидравлической машины 3, ступенчатой вращающейся обечайки 15, коаксиально установленной в корпусе 13, ведомой конической шестерни 16, закрепленной на торце обечайки 15 и находящейся в зацеплении с ведущей шестерней 15, дополнительных валов 17, установленных внутри обечайки 15 по концентрической окружности вокруг вала 5 гидравлической машины

3, цилиндрических шестерен-сателлитов

18 и 19, закрепленных на дополнительных валах 17 соосно друг другу, цилиндрической шестерни 20, закрепленной на валу 5 гидравлической машины и находящейся в зацеплении с шестернями-сателлитами 18, полой цилиндрической шестерни 21 с внутренней нарезкой, закрепленной внутри корпуса 13 на валу 4 электрогенератора 2 и охватывающей противоположную от вала

5 гидравлической машины часть обечайки

l 5 с цилиндрическим и шестернями-сателлитами 19, находящимися в зацеплении с ней, и тормоза-фиксатора 22, установленного между корпусом 13 и наружной поверхностью полой цилиндрической шестерни 21.

Энергетический комплекс работает следующим образом.

Паротепловой двигательный агрегат 6 работает непрерывно в течение суток, передавая через выходной вал 7 механическую энергию, а по трубопроводу 11 — горячую воду. В часы максимума суточного графика электрической нагрузки гидравлическая машина 3 работает в турбинном режиме, потребляя воду из верхнего бассейна 9. Посредством редуктора 8 производится одновременное подключение к валу 4 электрогенератора 2 вала 5 гидравлической машины 3 и вала 7 агрегата 6. В результате нагрузка электрогенератора определяется суммой нагрузок гидравлической машины 3 и паротеплового двигательного агрегата 6. В часы минимума суточного графика нагрузки гидравлическая машина 3 отключается при помощи редуктора 8 от электрогенератора 2, подключается к паросиловому двигательному агрегату 6 и, работая в насосном режиме, перекачивает воду из водохранилища 1 в бассейн 9. Электрогенератор 2 будет вращаться со скоростью, обусловленной суммой скоростей вращения вала 7 паротеплового двигательного агрегата 6 и вращения вала 5 гидравлической машины 3 с учетом соответствующих передаточных чисел шестерен 14, 16, 20, 18, 19 и 21.

22

19

17

А-А
