Рабочее колесо центробежного компрессора

Рабочее колесо центробежного компрессора

Иллюстрации

Показать все

Реферат



Изобретение относится к области компрессоростроения и позволяет повысить КПД компрессора. Входные кромки 5 укороченных лопаток 4 смещены на 1/16 шага удлиненных лопаток 3 от средней линии межлопаточных каналов последних в сторону вращения. Выходные кромки 7 лопаток 4 расположены на средней линии межлопаточных каналов лопаток 3, что способствует выравниванию поля скоростей на выходе из рабочего колеса. 2 ил. GO ю о О1 ю (Риг. 2

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИ4ЕСНИХ

РЕСПУБЛИН (511 4 F 04 Р 29/28

ОПИОАНИЕ ИЗОБРЕТЕНИЯ и А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Диг. 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2! ) 3906043/ 25-06 22) 09.04.85 (46) 30.06.87. Бюл. № 24 (71) Московский институт химического машиностроения (72) А. Н. Шерстюк, В. П. Ницкевич и Д. В. Перлов (53) 621.631 (088.8) (56) Авторское свидетельство СССР

% 817320, кл. F 04 D 29/28, 1978.

Авторское свидетельство СССР № 1073495, кл. F 04 D 27/28, 1982.

„„SU„„1320524 (54) РАБОЧЕЕ КОЛЕСО ЦЕНТРОБЕЖНОГО КОМПРЕССОРА (57) Изобретение относится к области компрессоростроения и позволяет повысить

КПД компрессора. Входные кромки 5 укороченных лопаток 4 смещены на 1/16 шага удлиненных лопаток 3 от средней линии межлопаточных каналов последних в сторону вращения. Выходные кромки 7 лопаток 4 расположены на средней линии межлопаточных каналов лопаток 3, что способствует выравниванию поля скоростей на выходе из рабочего колеса. 2 ил.

1320524

Формула изобретения

СOCTHBHTPAH Р. Данилов

i екред H. Bepec Корректор М. П07ко

Вака:1 2НЗ8157 Т17раж 574 Подписное

ВН ! !7 (! ! I 1 "01;i5!)cTBPtIHof0 I< !!H HT(Td СССР !70 JPCIHI!1 наобретени Й H 0T H DHITH II ! З035, Москва, Ж вЂ” -35, Рауп1ская наб., д. 4/5

1 !!10и:Il;0! C I Ht:!,H!7-110. IHI рафняос кое и,10:1прият17е, f. Уэкгopoд, i.7. Проектная, 4

Изобретение относится к компрессоростроению и может быть использовано в рабочих колесах центробежных компрессоров.

Цель изобретения — повьппение КПД ком и рессора.

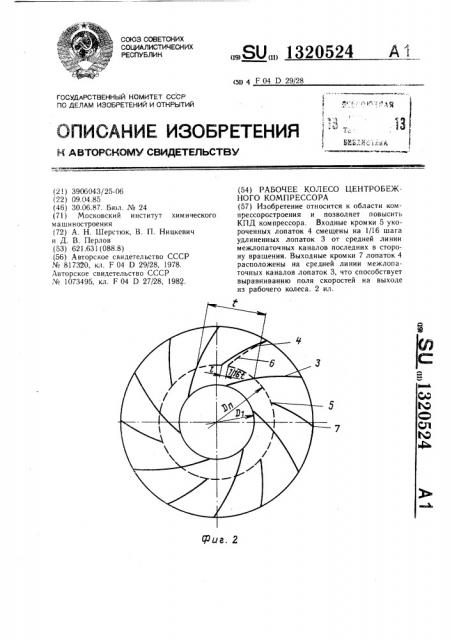

На фиг. 1 показано колесо,меридиональный разрез; на фиг. 2 — то же, поперечный разрез.

Рабочее колесо центробежного компрессора содержит основной. диск 1, покрывной диск 2 и размещенные между ними равноме1эно по окружности удлиненные лопатки 3 и расположенные между ними укороченчые лопатки 4, входные кромки 5 которых смещены на 1/16 шага удлиненных лопаток 3 от средней линии межлопаточных каналов 6 последних в сторону вращения. Выходные кромки 7 укороченных лопаток 4 расположены на средней линии межлопаточных каналов 6 удлиненных лопаток 3.

Колесо работает следующим образом.

При обтекании удлиненных и укороченных лопаток 3 и 4 полное давление рабочего тела поступающего в колесо, увеличивается. Рабочее тело поступает в межлопаточные каналы 6 удлиненных лопаток 3 и в каждом из них делится на два потока укороченными лопатками 4 приблизительно поровну, что обеспечивается смещением входных кромок 5 укороченных лопаток 4 на

5 1/16 шага. Расположение выходных кромок 7 укороченных лопаток 4 по средней линии межлопаточных каналов 6 удлиненных лопаток 3 выравнивает поле скоростей на выходе из рабочего колеса, способствуя повыше1О нию КПД компрессора.

Рабочее колесо центробежного компрессора, содержащее основной и покрывной

15 диски и размещенные между ними равномерно по окружности удлиненные лопатки л расположенные между ними укороченные лопатки, входные кромки . которых смещены на 1/16 шага удлиненных лопаток от средней линии межлопаточных каналов последних в сторону вращения, отличающееся тем, что, с целью повышения КПД, выходные кромки укороченных лопаток расположены на средней линии межлопаточных каналов удлиненных лопаток.
