Реферат



Изобретение относится к машиностроению , в частности к средствам для защиты машин и механизмом от перегрузок. Целью изобретения является увеличение нагрузоч -1 ной способности. Муфта состоит из ведущей и ведомой 2 полумуфт (П). П соединены посредством пальца 3 и двуплечего рычага 4, одно из плеч которого соединено с шарнирно-рычажным устройством отключения, состоящим из двух пар рычагов, расположенных под углом одна к другой. При перегрузке палец 3 воздействует на рычаг 4, который поворачивается и смещает первую пару рычагов . Это смещение вызывает поворот второй пары рычагов. Шарнир, их соединяющий, переходит через геометрическую ось муфты и, минуя положение неустойчивого равновесия , обеспечивает вывод рычага 4 из контакта с пальцем 3. П разъединяются. 3 ил. S сл Г -Е со ьо о 01 СП ю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК..SU„„1320552

А1 (5и 4 F 16 D 7 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4021158/25-27 (22) 13.02.86 (46) 30.06.87. Бюл. № 24 (72) В. В. Кугель (53) 621.826.5 (088.8) (56) Авторское свидетельство СССР № 116294, кл. F 16 D 7/00, 1967.

Патент Великобритании № 1159432, кл. F 2 С, 1969. (54) ПРЕДОХРАНИТЕЛЬНАЯ МУФТА (57) Изобретение относится к машиностроению, в частности к средствам для защиты машин и механизмом от перегрузок. Целью изобретения является увеличение нагрузочной способности. Муфта состоит из ведущей и ведомой 2 полумуфт (П) . П соединены посредством пальца 3 и двуплечего рычага 4, одно из плеч которого соединено с шарнирно-рычажным устройством отключения, состоящим из двух пар рычагов, расположенных под углом одна к другой. При перегрузке палец 3 воздействует на рычаг 4, который поворачивается и смещает первую пару рычагов. Это смещение вызывает поворот второй пары рычагов. Шарнир, их соединяющий, переходит через геометрическую ось муфты и, минуя положение неустойчивого равновесия, обеспечивает вывод рычага 4 из контакта с пальцем 3. П разъединяются. 3 ил.

1320552.5

Формула изобретения

Изобретение относится к машиностроению, а именно к средствам защиты машин и механизмов от предельных нагрузок.

Целью изобретения является увеличение нагрузочной способности объекта без изменения габаритов и массы элементов муфты.

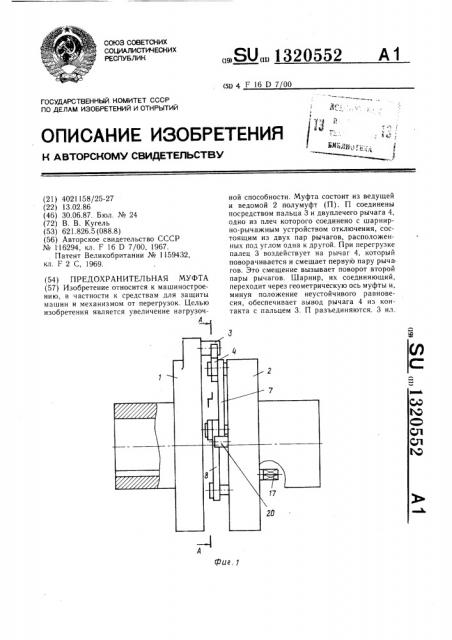

На фиг. 1 изображена предохранительная муфта во включенном (исходном) состоянии, общий вид; на фиг. 2 — сечение

А — А на фиг. 1; на фиг. 3 — то же, в выключенном положении, после срабатывания.

Предохранительная муфта состоит из ведущей полумуфты 1 и ведомой полумуфты

2 (фиг. 1) устройства сцепления полумуфт, выполненного в виде пальца 3 (фиг. 2), который жестко соединен с полумуфтой 1 и опирается на выступающее плечо подвижного элемента 4, который в свою очередь на оси

5 шарнирно закреплен на ведомой полумуфте 2, а другим плечом при помощи оси 6 шарнирно соединен с рычагом 7 первой пары рычагов устройства отключения муфты.

Устройство отключения муфты в свою очередь содержит, кроме рычага 7, рычаг 8, шарнирно соединенный с рычагом 7 при помощи шарнира 9 и с полумуфтой 2 при помощи оси 10, а также вторую пару рычагов: рычаг 11, одним концом закрепленный на шарнире 19, а вторым концом шарнирно соединенный с втулкой 12 при помощи оси 13, во внутреннюю поверхность втулки 12 телескопически установлен рычаг 14, на резьбе которого имеется регулировочная гайка 15, между гайкой 15 и втулкой 12 расположена пружина сжатия 16; рычаг !4 жестко закреплен на оси 17, имеющей

4-гранный хвостовик (фиг. 1). На оси 13 (фиг. 2) установлен ролик 18 с обеспечением возможности опирания ролика на кулачок 19 с наклонной поверхностью, неподвижно закрепленный на полумуфте 2; ограничители 20 и 21 ограничивают крайние положения рычага 8 и связанного с ним всего механизма муфты.

Рычаги 7 и 8, 11 и 14 расположены под углом друг к другу; вторая пара рычагов при помощи пружины 16 нагружает первую пару рычагов так, что в исходном положении рычаг 8 прижат к ограничителю 20.

Вращением гайки 15 можно изменять силу предварительного сжатия пружины 16 и тем самым настраивать муфту на определенный момент срабатывания.

Предохранительная муфта работает следующим образом.

Ведущая полумуфта 1 (фиг. 1) передает крутящий момент на ведомую полумуфту 2 при помощи пальца 3, который опирается на выступающее плечо подвижного элемента 4 (фиг. 2).

При достижении некоторой величины крутящего момента подвижный элемент 4 начинает поворачиваться на оси 5 по часовой стрелке и сжимает первую пару рычагов 7 и 8, а шарнир 9, их соединяющий, дви15

45 жется в сторону кулачка 19. При этом рычаг

14 вдвигается в отверстие втулки 12, пружина 16 сжимается, а ролик 18 катится по наклонной поверхности кулачка 19. Одновременно шарнир, соединяющий рычаг 11 и втулку 12, смещается по нормали к геометрической оси, соединяющей шарнир 9 и ось 17. При определенной величине крутящего момента, соответствующей величине настройки муфты, этот шарнир переходит через геометрическую ось и, минуя положение неустойчивого равновесия, резко смещается по другую сторону этой геометрической оси.

Положение механизма муфты после срабатывания (в выключенном положении) показано на фиг. 3. При этом пружина 16 вновь разжата и удерживает механизм муфты в выключенном положении, рычаг 8 доходит до ограничителя 21, подвижный элемент 4 поворачивается таким образом, что его выступающее плечо выходит из зацепления с пальцем 3 ведущей полумуфты.

Возвращение механизма муфты в исходное (включенное) положение производится при помощи устройства включения, в данном случае путем вращения хвостовика оси

17 (фиг. 1 и 3).

Технико-экономический эффект применения данной предохранительной муфты по сравнению с известными муфтами достигается за счет уменьшения габаритов и материалоемкости муфты при работе в машинах с большими величинами крутящего момента путем введения дополнительной пары рычагов с пружиной, при этом на пружину, установленную во второй паре рычагов, действует значительно меньшая на порядок сила, по сравнению с муфтами, где она установлена на первой или единственной паре рычагов, и, следовательно, при той же величине момента это позволяет уменьшить ее массу и габариты; кроме того, дополнительный эффект достигается за счет повышения точности срабатывания муфты путем использования в устройстве сцепления полумуфт механизма, свободного от трения скольжения.

Предохранительная муфта, содержащая две полумуфты, соединенные посредством пальца, установленного в ведущей полумуфте и контактирующего с подвижным элементом ведомой полумуфты, и устройство отключения, отличающаяся тем, что, с целью увеличения нагрузочной способности, она снабжена расположенным на ведомой полумуфте кулачком, устройство отключения выполнено в виде шарнирно соединенных между собой и расположенных под углом друг к другу двух пар рычагов, шарнир, соединяющий два рычага первой пары и пер1320552

12 а

Фиг 2

А-A

18 11

Фиг. 5

Составитель М. Косьминова

Редактор Н. Горват Техред И. Верес Корректор Н. Король

3а каз 2641/39 Тираж 811 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” -35, Раушская нао., д. 4 5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная. 4 вый рычаг второй пары, подпружинен в направлении первой пары рычагов с возможностью взаимодействия с кулачком, при этом вторые рычаги каждой пары шарнирно закреплены на ведомой полумуфте, а подвижный 5 элемент ведомой полумуфты выполнен в виде двуплечего рычага, одно плечо которого шарнирно связано с первым рычагом первой пары, а второе плечо контактирует с пальцем ведущей полумуфты.
