Реферат

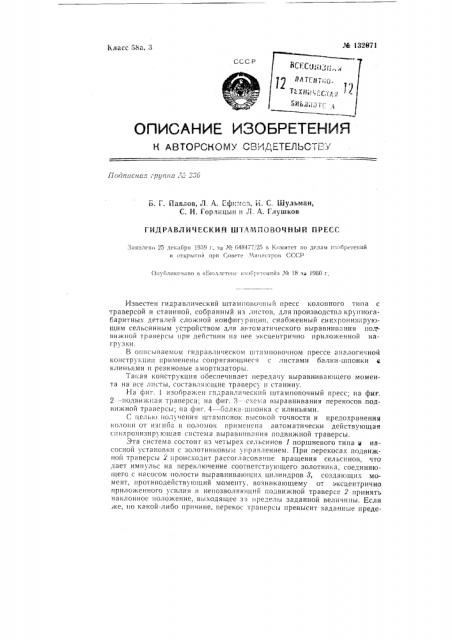

М 132871

Класс 58а, 3

СССР

OllVICAHHE ИЗОБЕЕткНИЯ

К АВТОРСКОМУ СБ!"ЕДЕТЕЛЬСЕЕУ

Подггггснал;рупца >" 2 "6

Б. Г. 11авлов, Л. А, Ефе:"„:оп, И. C. еЫульман, С. H. ГОр,внцЫН ЕЕ Л. А. ГЛУШКОВ

ГИДРАВЛИЧЕСКИЙ Ш I Аг г"1ПОВОЧНЫЙ ПРЕСС

Заявлено 25 декабря 1959 г. вв № 648477 25 в Комитет ио делим еевопретееией и открытии ири Совстс Мииистрсие СССР с> еувликоввио в «1иоялетсяи !!:þ6ð"è иий» ¹ 18 вв 1960 г.

Известен гидравлический штампово еный пресс колонного типа с траверсой и станиной, собранный из листов, для производства крупногабаритных деталей сложной конфигурации, снабженный еинхронизнрун>щим сельсинным устройством для автоматического выравнивания Iio> вижной траверсы при действии на нее эксцентрично приложенной нагрузки.

В описываемом гидравлическом штамповочном прессе аналогичной конструкции применены сопрягающиеся с листами балки-шпонки а клиньями и резиновые амортизаторы.

Такая конструкция обеспечивает передачу выравнивающего момента на все листы, составляеощпе траверсу и станину.

На фиг. 1 изобра>кен ечедраезлический штамповочный пресс; на фиг.

2 -подвижееая траверса; на фиг. 3 —.схема выравнивания перекосов подви>кной траверсы; па фиг. 4 — балка-шпонка с клиньями.

Г целью ееол1чеееиее ентамповок высокой точности и предохранения колонн от изе пба и поломок применена автоматически действующая спе хроееизир еощая система выравнивания подвижной траверсы.

Эта система состоиг из четырех сельсинов 1 поршневого типа е насосной установки с золотниковым управлением. При перекосах подвижной траверсы 2 происходит рассогласование вращения сельспнов, что дает импульс на перекгпочение соответствующего золотника, соединяющего с насосом полости выравнивакнцих цилиндров >, создающих момент, ротиводействуеоеций моменту, возникающему от эксцентрично прило>кенного усилия и непозволяк>щий подвижной траверсе 2 принять наклонное геоло>кение, выходящее за lipeeлы заданной величины. Если же, по какой-либо причине, перекос траверсы превысит заданные предеМ 132071 лы, действие усилия пресса автоматически прекращается путем сброса давления из его рабочих цилиндров.

Для передачи на все листы, составляющие траверсу и станину, выравнивающего момента, создаваемого синхронизирующей сельсинной системой, применены оалки-шпонки 4, сопрягаемые с листами пакето1

5 станины и подвижной траверсы при помощи клиньев 6. В узлах на11равляющих бронзовых втулок 7 подвижной траверсы 2 использованн резиновые амортпзаторь1 8 для разгрузки колонн 9 от напряжений, возникающих при перекосах траверсы 2 в пределах, допускаемых синхронизирующей системой.

Предмет изобретения

1. Гидравлический штамповочн1,1111 пресс колонно".о типа с траверсой и станиной, собранными из листсь, для производства крупногабаритных листовых деталей и объемны.; деталей слохкной конфигурации, снабженный си11х1-.снизируIOUIHM сельсипн1ым устройством для автоматического выравнивания подвижной траверсы при действии на нее эксцентрично приложенной нагрузки, о т л и ч 3 ю шийся тем, что с целью передачи выравнивающего момента на все листы, составляющие траверсу и станину, прил енены сопряга1сщиеся с листами балки-шпонки, регулируемые 1:линьями.

2. Пресс по и. 1, отл и ч а ю щ и Й с я тем, что, с целью разгрузки кОлОнн o I из. ибаlсщих нат1ряжений !1р11 перекосах подвижной траВе11сы, применены резиновые амортиза-..оры, установленные в узлах направляющих втулок траверсы.

М 132071
