Механизм для опрокидывания кузова автотракторного прицепа

Механизм для опрокидывания кузова автотракторного прицепа

Иллюстрации

Показать все

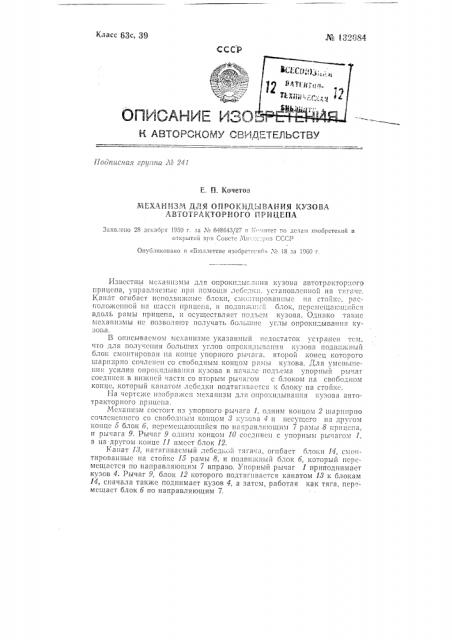

Реферат



№ 132084

Предмет изобретения

1. Механизм для опрокидывания кузова автотракторного прицепа, управляемый при помощи лебедки, установленной на тягаче и навивающей канат, который огибает блоки, смонтированные на стойке, расположенной на шасси прицепа, и подвижный блок, перемещаемый вдоль рамы прицепа, отл.и ч а ю щи и с я тем, что, с целью обеспечения большого угла опрокидывания кузова, подвижный блок смонтирован на конце упорного рычага, второй конец которого шарнирно сочленен со свободным концом рамы кузова.

2. Механизм по п. 1, отл и ч ающи и ся тем, что, с целью уменьшения усилия, потребного для опрокидывания кузова в начале подъема, упорный рычаг соединен в нижней части со вторым рычагом, снабженным на свободном конце блоком, который канатом лебедки подтягивается к блоку, смонтированному на стойке.

Формат бум. 70Х108 /i6 Объем 0,17 и. л.

Тираж 750 Цена 25 коп.; с 1/I-61 г.— 3 коп.

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д. 2/6

Подл. к печ. I.IX-60 г

Зак. 7488

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

Редактор М. A. Мрочко Техред А. А. Кудрявицкая Корректор Б. А. Шнейдерман
