№1321 f8

Класс 81е 83о

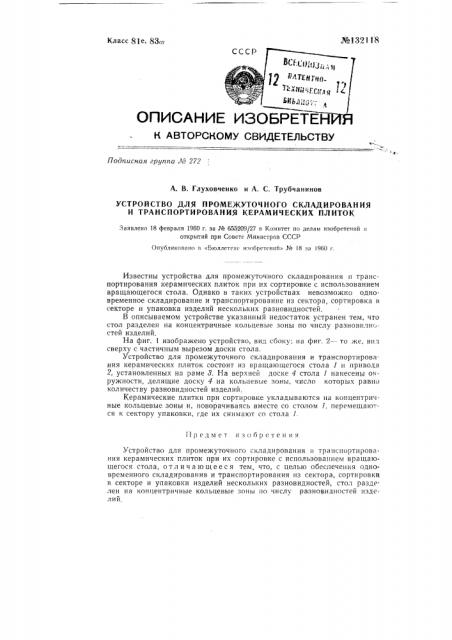

ОГ)ИСАНИЕ ИЗОБРЕТЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Ла 272

А. В. Глуховченко и А. С. Трубчанинов

УСТРОЙСТВО ДЛЯ ПРОМЕЖУТОЧНОГО СКЛАДИРОВАНИЯ

И ТРАНСПОРТИРОВАНИЯ КЕРАМИЧЕСКИХ ПЛИТОК

Заявлено 18 февраля 1960 r. за № 655209/27 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетснс изобретений» № 18 за 1960 г.

Известны устройства для промежуточного складирования и транспортирования керамических плиток при их сортировке с использованием в ащающегося стола. Однако в таких устройствах невозможно одновременное складирование и транспортирование из сектора, сортировка в секторе и упаковка изделий нескольких разновидностей.

В описываемом устройстве указанный недостаток устранен тем, что стол разделен на концентричные кольцевые зоны по числу разновилно. стей изделий, На фиг. 1 изображено устройство, вид сбоку; на фиг. 2 — то же, вид сверху с частичным вырезом доски стола.

Устройство для промежуточного складирования и транспортирования керамических плиток состоит из вращающегося стола 1 и привода

2, установленных на раме 8. На верхней доске 4 стола 1 нанесены окружности, делящие доску 4 на кольцевые зоны, число которых равно количеству разновидностей изделий, Керамические плитки при сортировке укладываются на концентричные кольцевые зоны и. поворачиваясь вместе со столо 1, р лом 1, пе емещаются к сектору упаковки, где их снимают со стола 1.

Нредмei изобретения

Устройство для промежуточного складирования и транспортирования керамических плиток при их сортировке с использованием вращающегося стола, о тл а, отл ич а ющееся тем, что, с. целью обеспечения одновременного складирования и транспортирования из сектора, сортировки в секторе и упаковки изделий нескольких разновидностей, стол разделен на концентричные кольцевые зоны по числу разновидностей изделий
