Реферат



Изобретение относится к спортивному рыболовству и позволяет повысить надежность эксплуатации донной удочки. Донная удочка имеет удилище, состоящее из двух колен 2, соединенных пружиной 3, жестко прикрепленной к одному из них, катушку 4, лесу 5 и фиксирующее приспособление 6. Удочка снабжена дополнительной пружиной 7, прикрепленной к основной в верхней части. Пружина 3 прикреплена к нижнему колену 2 посредством штыря 8, имеющего на одном конце заводное коЛьцо 9, а фиксирующее приспособление 6 расположено на другом конце штыря 8. 4 ил. (f С Фиг

CCNO3 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) (51)4 А 01 К 87 00 (.F" "; - --., ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1-

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3745532/28-13 (22) 24.05.85 (46) 07.07.87. Бюл. Ф 25 (75) А,Г.Карбивничий (53) 639.2(088.8) (56) Авторское свидетельство СССР

У 639499, кл. А 01 К.97/00, 1977.

Авторское свидетельство СССР

N 651?65, кл. А 01 К 87/00. 1977. (54) ДОННАЯ УДОЧКА (57) Изобретение относится к спортивному рыболовству и позволяет повысить надежность эксплуатации донной удочки.

Донная удочка имеет удилище, состоящее из двух колен 2, соединенных пру" жиной 3, жестко прикрепленной к одному из них, катушку 4, лесу 5 и фиксирующее приспособление 6. Удочка снабжена дополнительной пружиной 7, прикрепленной к основной в верхней части. Пружина 3 прикреплена к нижнему колену 2 посредством штыря 8, имеющего на одном конце заводное кольцо 9, а фиксирующее приспособление

6 расположено на другом конце штыря 8, 4 ил.

1 13213

Изобретение относится к спортивному рыболовству.

Цель изобретения — повышение надежности удочки.

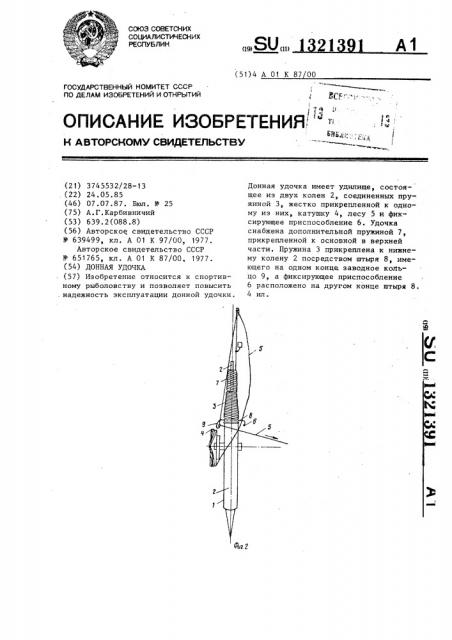

На фиг. 1 схематично изображена удочка в сборе, общий вид, (положение после заброса в воду, во взведенном состоянии перед поклевкой для автоматической подсечки); фиг. 2 — удочка, при двух видах ужения рыбы, общий вид Ю (первое положение — после автоматической подсечки после поклевки рыбы, второе положение — после заброса удочки в воду перед поклевкой без автоматической подсечки)" фиг. 3 — узел 15 сочленения катушки с нижним коленом удилища, общий вид, фиг. 4 — узел сочленения штыря с заводным кольцом и фиксирующим приспособлением с коленами удилища и нижним концом основ- 20 ной пружины, общий вид.

Донная удочка включает удилище 1, состоящее из двух колен 2, соединенных основной пружиной 3, жестко прикрепленной к одному из них, катушку 4 2 лесу 5 и фиксирующее приспособление

6. Донная удочка снабжена дополнительной пружиной 7, прикрепленной в ее верхней части, при этом основная пружина 3 прикреплена к нижнему колену ЗО

2 посредством штыря 8, имеющего на одном конце заводное кольцо 9, а фиксирующее приспособление 6 расположено на другом конце штыря 8.

Удочка работает следующим образом. 35

Разматывают с катушки 4 лесу 5, привязывают нужный поводок с грузилом и насадкой на крючке к концу лесы 5, берут левой рукой за нижнее колено

2 удилища 1,.забрасывают лесу, выбирают слабину, наматывая лесу 5 на катушку 4, берут правой рукой за верхнюю пружину 7 и утапливают внут91 ри ее до половины конец верхнего колена 2 удилища 1. Делают "излом" верхней пружины 7 и ее шестика с заводной пружинкой, который фиксируют в приспособлении 6 на конце штыря 8, заводят лесу 5 в заводную пружинку, а затем в заводное кольцо 9 и устанавливают донную удочку вертикально.

При натяжении рыбой в момент поклевки леса 5 наклонит заводное коль" цо 9. В это время фиксирующее приспособление 6 на другом конце штыря

8 выпустит нижний конец шестика верхнего колена 2 в заводной пружинке, лесу 5, и нижняя пружина 3 потянет за собой. Верхняя пружина 7 выйдет из "излома и выпрямится вертикально вместе с шестиком, заводной пружинкой и лесой 5 — произойдет автоматическая подсечка рыбы. Вываживание последней из воды проводится как донной удочкой. После рыбалки удлинившуюся за время ужения лесу не просушивают, а наматывают на эластичную катушку 4.

Ф о р м у л а изобретения

Донная удочка, включаЮщая удилище, состоящее из двух колен, соединенных пружиной, жестко прикрепленной к нижнему из них, катушку, лесу и фиксирующее приспособление, о т л и ч а ющ а я с я тем, что, с целью повышения надежности, она снабжена дополнительной пружиной,. прикрепленной к основной в верхней части, при этом основная пружина прикреплена к нижнему колену посредством штыря., имеющего на одном конце заводное кольцо, а фиксирующее приспособление расположено на другом конце штыря.

1321391

ВНИИПИ Заказ 2692/1

Тираж 629 Подписное

Произв.-полигр. пр-тие, r. Ужгород, ул. Проектная, 4
