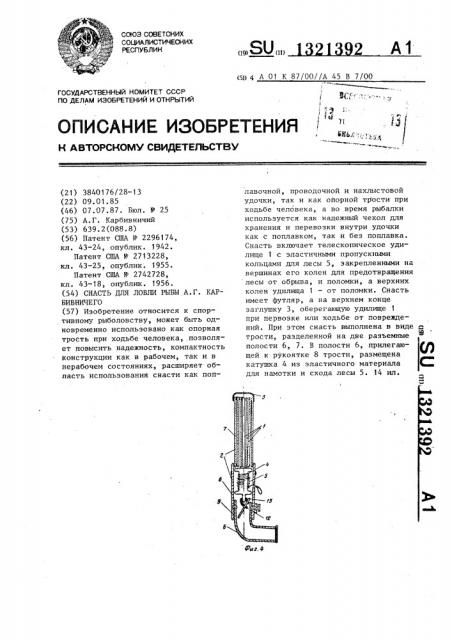

Изобретение относится к спортивному рыболовству, может быть одновременно использовано как опорная трость при ходьбе человека, .позволяет повысить надежность, компактность конструкции как в рабочем, так и в нерабочем состояниях, расширяет область использования снасти как поплавочной , проводочной и нахлыстовой удочки, так и как опорной тр ости при ходьбе человека, а во время рыбалки используется как надежный чехол для хранения и перевозки внутри удочки как с поплавком, так и без поплавка, Снасть включает телескопическое удилище 1 с эластичными пропускными кольцами для лесы 5, закрепленными на вершинах его колен для предотвращения лесы от обрыва, и поломки, а верхних колен удилища 1 - от поломки. Снасть имеет футляр, а на верхнем конце заглушку 3, оберегающую удилище 1 при первозке или ходьбе от повреждений . При этом снасть выполнена в виде с трости, разделенной на две разъемные полости 6, 7. В полости 6, прилегающей к рукоятке 8 трости, размещена катушка 4 из эластичного материала для намотки и схода лесы 5, 14 ил. ш (Л г, о NO
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК (19) (11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К A BTOPCHOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3840176/28-13 (22) 09. 01. 85 (46) 07.07.87. Бюл. № 25 (75) А.Г. Карбивничий (53) 639.2(088.8) (56) Патент США № 2296174, кл. 43-24, опублик. 1942.
Патент США № 2713228, кл. 43-25, опублик. 1955.
Патент CH!A ¹ 2742728, кл. 43-18, опублик. 1956. (54) СНАСТЬ ДЛЯ ЛОВЛИ РЫБЫ А.Г. КАРБИВНИЧЕГО (57) Изобретение относится к спортивному рыболовству, может быть одновременно использовано как опорная трость при ходьбе человека, позволяет повысить надежность, компактность конструкции как в рабочем, так и в нерабочем состояниях, расширяет область использования снасти как попд11 4 А 01 К 87/00//А 45 В 7/00 лавочной, проводочной и нахлыстовой удочки, так и как опорной трости при ходьбе человека, а во время рыбалки используется как надежный чехол для хранения и перевозки внутри удочки как с поплавком, так и беэ поплавка.
Снасть включает телескопическое удилище 1 с эластичными пропускными кольцами для лесы 5, закрепленными на вершинах его колен для предотвращения лесы от обрыва, и поломки, а верхних колен удилища 1 — от поломки. Снасть имеет футляр, а на верхнем конце заглушку 3, оберегающую удилище 1 при первозке или ходьбе от повреждений. При этом снасть выполнена в виде трости, разделенной на две разъемные полости 6, 7. В полости 6, прилегающей к рукоятке 8 трости, размещена катушка 4 из эластичного материала для намотки и схода лесы 5. 14 ил.
1 1 321392 2
Изобретение относится к спортивному рыболовству и может быть использовано как опорная трость при ходьбе человека.
Цель изобретения — расширение функ- 5 циональных возможностей снасти.
При этом также обеспечивается rrовышение надежности, компактности конструкции как в рабочем, так и в не— рабочем состоянии, возможность пользования снастью как поплавочной, проводочной и нахлыстовой удочкой для ловли рыбы и как опорной тростью при ходьбе человека.
На фиг. 1 схематично изображена снасть в разобранном состоянии, первый вариант, общий вид; на фиг. 2 катушка с лесой, первый вариант; на фиг. 3 — снасть, положение в сборе перед ужением, первый вариант, общий вид; на фиг, 4 — снасть в собранном виде, разрез (положение при хранении или использовании как опорной трости при ходьбе человека, первый
25 вариант); на фиг. 5 — катушка, вид сверху, первый вариант; на фиг. 6 то же, в изометрии (положение при вращении указательным пальцем руки при намотке мокрой лесы, первый вариант); на фиг. 7 †. порядок сборки снасти после ужения рыбы, первый вариант; на фиг. 8 — снасть в сборе, . в выдвинутом состоянии, положение перед подготовкой к ужению, второй вариант; на фиг. 9 — эластичное уст- 35 ройство, закрепляемое на вершинах колен удилища для пропуска лесы и создания ее пружинистого положения при ужении рыбы, общий вид;, на фиг. 10 — катушка с лесой ь сборе в обоих вариантах, общий вид; на фиг. 11 катушка в ОбОих вариантах., вид сверху; на фиг. 12 — то же, в изометрии, положение при намотке лесы; на фиг. 13 — порядок сочленения элементов снасти в футляре; на фиг. 1 — снасть при использовании ее как трости.
Снасть для лОВли 1эыбы ис rio Jiü 3 5 Î" д О мая и как опорная трость, включает телескопическое удилище 1„ размещен-ное в футляре 2, Футляр 2 имеет заглушку 3 и катушку 4 с. лесой 5 и выполнен н виде трости, разделенной на
55 две пслости 6 и 7. Катушка 4 с лесой
5 размещена в полости 6, прилегающей-к рукоятке 8 трости. В торцовой поверхности последней выполнена прорезь 9. В полости 6 выполнен соответствующий выступ 10. К торцу катушки
4, имеющему прорезь 11, при помощи
:эластичного .элемента 12 прикреплен стержень 13.
Рабо гу со снастью осуществляют следующим образом.
Вынимают рукоятку 8 из полости 6.
При снятии рукоятки 8 держатель 13 под воздействием эластичного элемента 12 автоматически переместится из вертикального в горизонтальное положение, произвольно расположится на свободном торцовом конце полости 6 и удержит в свободном подвешенном состоянии катушку 4 с лесой 5. Затем лесу следует .вытянуть из катушки 4 изнутри полости 6 через боковое отверстие наружу. При этом вращение катушки 4 будет производиться произвольно внутри полости 6 в подвешенном состоянии через эластичный элемент 12 при помощи ст= ðæ"íÿ 13 за счет вращения от натяжения лесы 5 рыболовом по торцовой части полости 6. Далее следует вывести рукой стержень 13 из горизонтального в вертикальное положение, опять присоединить рукоятку 8 к торцовой части полости 6 и фиксирующим устройством закрепить.
Затем нужно снять заглушку 3 с верхней части сборника полости 7 и поочередно выдвинуть колена удилища
1, пропустить конец лесы 5 под резиновое кольцо„ обжимающее нижнюю часть полости 7, пропустить конец лесы 5 через эластичные кольца, расположенные на вершинах колен удилища 1, привязать нужный поводок с поплавком или без него, грузилом и крючком с насадкой (они могут быть разные и храниться в комлевой полой части рукоятки 8) к конечной петле лесы 5 и приступить к ужению рыбы, По окончании ужения следует отсоединить от лесы 5 поводок, снять рукоятку 8 намотать лесу 5 на катушку 4 внутрь полости 6 (фиг. 5, 6, 11, 12), протягивая лесу 5 через кольца колен удилища 1 и резиновое кольцо, прижимающее при движении лесу 5 к полости 7 и плавно регулирующее намотку. Потом собрать удилище 1 внутрь полости на торец футляра, одеть заглушку-наксстыльник 3, как
rroêàçàHo на фиг. 14.
3 1321392 4
Формула и з обре т е н и я
Снасть для ловли рыбы, включающая телескопическое удилище, размещенное в футляре, имеющем заглушку, и катушку с лесой, о т л и ч а ю— щ а я с я тем, что, с целью расширения функциональных возможностей, футляр для размещения удилища выполнен в .виде трости, разделенной на пве полости, причем в полости, прилегающей к рукоятке трости, размещена катушка с лесой, в торцовой по" верхности последней выполнена прорезь, а в указанной полости выполнен соответствующий выступ, при этом к торцу катушки, имеющему прорезь, при помощи эластичного элемента прикреплен держатель.
1321392
132!392! 321392
1Z
1321392
