Головоломка

Головоломка

Иллюстрации

Показать все

Реферат



Изобретение относится к занимательным играм-головоломкам и позволяет повысить занимательность. Головоломка содержит опору 1 в виде соосно установленных поворотных слоев 2 и игровые 3 и дополнительные игровые 4 элементы с игровыми метками. Элементы 3 и 4 установлены на опоре 1 посредством пазов 5 и выступов 6. Элементы 3 и 4 образуют игровые слои и установлены с возможностью послойного вращения вокруг осей, перпендикулярных оси опоры 1, и совместно с сопряженными слоями 2 опоры 1 относительно ее оси. Игра заключается в послойном вращении игровых элементов 3 и 4 и вращении с сопряженными слоями 2 опоры 1 до заданного расположения игровых меток. 3 ил. сл 00 N3 оо от (Ри.1

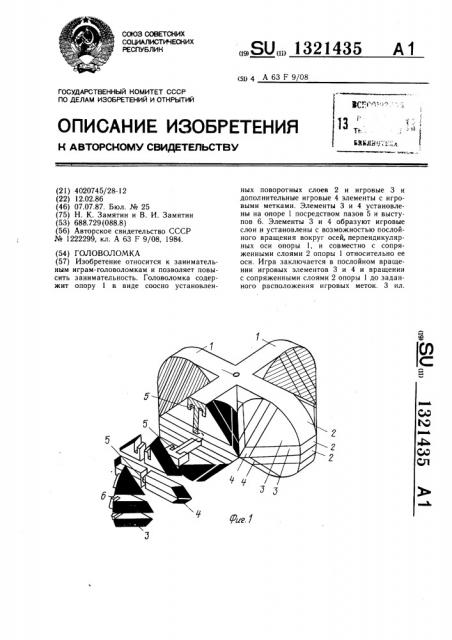

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (ц 4 А 63 F 9/08 б. ь

13, „

R4liJld!3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4020745/28-12 (22) 12.02.86 (46) 07.07.87. Бюл. № 25 (75) Н. К. Замятин и В. И. Замятин (53) 688.729(088.8) (56) Авторское свидетельство СССР № 1222299, кл. А 63 F 9/08, 1984. (54) ГОЛОВОЛОМКА (57) Изобретение относится к занимательным играм-головоломкам и позволяет повысить занимательность. Головоломка содержит опору 1 в виде соосно установленÄÄSUÄÄ 1321435 А1 ных поворотных слоев 2 и игровые 3 и дополнительные игровые 4 элементы с игровыми метками. Элементы 3 и 4 установлены на опоре 1 посредством пазов 5 и выступов 6. Элементы 3 и 4 образуют игровые слои и установлены с возможностью послойного вращения вокруг осей, перпендикулярных оси опоры 1, и совместно с сопряженными слоями 2 опоры 1 относительно ее оси. Игра заключается в послойном вращении игровых элементов 3 и 4 и вращении с сопряженными слоями 2 опоры 1 до заданного расположения игровых меток. 3 ил.

1435

Формула изобретения аигг

Составитель И. Пахомов

Редактор Г. Гербер Техред И. Верес Корректор Н. Король

Заказ 2696/3 Тираж 396 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

132

Изобретение относится к занимательным играм-головоломкам.

Цель изобретения — повышение занимательности.

На фиг. 1 изображена головоломка, общий вид; на фиг. 2 — то же, вид сбоку; на фиг. 3 — то же, вид сверху.

Головоломка содержит опору 1, состоящую из соосно установленных слоев 2, игровые 3 и дополнительные игровые 4 элементы с игровыми метками, установленные на опоре 1 посредством пазов 5 и выступов 6.

Элементы 3 и 4 образуют игровые слои и установлены с возможностью послойного вращения относительно осей, перпендикулярных оси опоры 1 и совместно с сопряженными слоями 2 опоры 1 относительно ее оси.

Опора 1 может быть выполнена в виде крестовины, а форма внешней поверхности игровых элементов 3 и 4 может быть выполнена конической. При таком выполнении опоры 1 и элементов 3 и 4 минимальная длина Z элементов 3 должна быть не меньше расстояния между их вершинами (фиг. 3).

Игра осуществляется следующим образом.

Послойным вращением игровых элементов 3 и 4 и вращением совместно с сопряженными слоями 2 опоры 1 добиваются заданного расположения игровых меток.

Головоломка, содержащая опору, состоя1р щую по крайней мере из четырех соосно установленных поворотных слоев, и игровые элементы, образующие игровые слои с внутренней полостью и установленные на опоре посредством пазов и выступов с возможностью послойного вращения относительно осей, перпендикулярных оси опоры, и совместно с сопряженными слоями опоры относительно ее оси, отличающаяся тем, что, с целью повышения занимательности, она имеет дополнительные игровые элементы, установленные в полости игровых слоев на опоре посредством пазов и выступов с возможностью вращения совместно с сопряженными слоями опоры и игровых элементов.
