Устройство для подачи полосового и ленточного материала в зону обработки

Устройство для подачи полосового и ленточного материала в зону обработки

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„SU„;, 1321507 (др 4 В 21 D 43/10 зсьт.ы.;- -.:;

ОПИСАНИЕ ИЗОБРЕТЕНИЯ,13 аДн0;ЕЦ„

1Ю

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3904884/25-27 (22) 04.06.85 (46) 07.07.87. Бюл. В 25 (72) С.И. Дудко и Г.Е. Панкевич (53) 621.979262-229.61(088.8) ,(56) Авторское свидетельство СССР У 1123777, кл. В 21 D 43/10, 15.11.84. (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ПОЛОСОВОГО И ЛЕНТОЧНОГО МАТЕРИАЛА В ЗОНУ

ОБРАБОТКИ

) (57) Изобретение относится к области обработки металлов давлением и может быть использовано для подачи полосового и ленточного материала в зону

A-A обработки. Целью изобретения является расширение технологических возможностей устройства. При вращении вала

2 кулачки приводят в движение пода щую каретку 5. Перемещение материала осуществляется зажимной губкой 14 и корпусом каретки 5. Регулировка шага подачи осуществляется сменой кулачка

4 с соответствующей установкой подвижных планок, образующих вертикальный паз регулируемой ширины для рабочего профиля кулачка 4. Эффект от использования устройства заключается в возможности быстрой переналадки на другой шаг подачи. 2 ил.

1321507 2 по боковым вертикальным сторонам т обеспечивается меньшим кулачком 3, а движение по горизонтальным основаниям — сменным кулачком 4. Перемещение материала 18 осуществляется эажимной губкой 14 и корпусом подающей каретки 5. При освобождении материала 18 эажимными губками каретки 5 ролики

15 поворачивают эажимные тормозные

1О губки 16, которые прижимают материал

18 к корпусу 1. Пантограф поддерживает плоскопараллельность движения подающей каретки 5. Точность шага подачи зависит от сос.тояния сопряжения р- 15 сменного кулачка 4 с планками 9. Возникший от износа зазор между ними устраняется перемещением планок 9 до полного контакта с кулачком.

Изобретение относится к области обработки металлов давлением и може быть использовано для подачи полосо вого и ленточного материала в зону обработки.

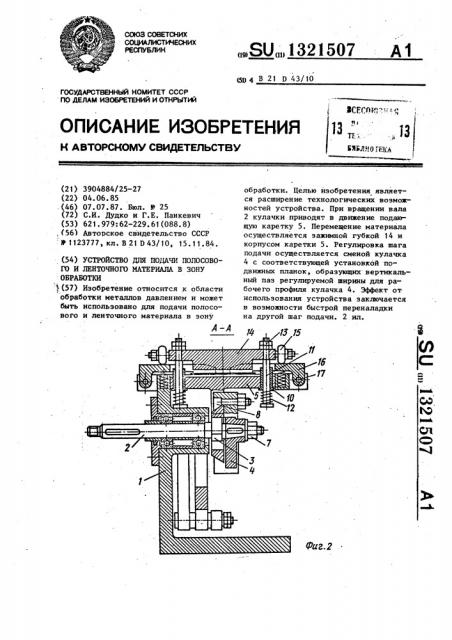

На фиг, 1 изображено устройство для подачи полосового и ленточного материала в зону обработки, на фиг. 2 — разрез А-А на фиг. 1.

Устройство содержит установленный в подшипниках корпуса 1 и приводной вал 2, несущий два подобных по профилю кулачка 3 и 4, падающую каретку 5 и параллелограммный механизм 6 связывающий падающую каретку 5 с ко пусом 1. Кулачок 4 выполнен быстросменным: посажен на вал по конической посадке и поджат гайкой 7. В по дающей каретке 5 имеется горизонтальный паз, в который вписан кулачок 3 меньшего рабочего профиля и горизонтальные призматические направляющие, на которых с возможностью перестановки и закрепления посредством клина 8 расположены планки 9, образующие вертикальный паз регулируемой ширины для рабочего профиля кулачка 4.

В подающей каретке 5 закреплены втулки 10, по которым перемещаются колонки 11, несущие на одном иэ концов пружины .12, а на другом конце закрепленную гайками 13 зажимную губку 14 в виде планки с роликами 15 ма концах. Последние находятся в кон- З5 такте с зажимными тормозными губками

16 в виде рычагов, установленных на корпусе 1 с помощью осей 17 симметрично. относительно оси подачи. Позицией 18 обозначен подаваемый матеPHBJI, Устройство работает следующим образом.

Кулачки 3 и 4 приводятся во вращение от вала 2 и приводят в движение по траектории прямоугольника подающую каретку 5. При этом движение

Эффект от использования устройства заключается в простоте поддержа— ния высокой точности шага подачи, а также в возможности быстрой переналадки на другой по величине шаг подачи.

Фо рмул а из об р е те н ня

Устройство для подачи .полосового и ленточного материала в зону обработки, содержащее корпус, связанную с корпусом параллелограммным механизмом подающую каретку, имеющую вертикальный паз, привод перемещения каретки в виде составного кулачка, а также захваты материала в виде зажичных губок, о т л и ч а ю щ е е с я тем, что, с целью расширения технологических воэможностей за счет регулировки шага подачи материала, оно снабжено горизонтальными призматическими направляющими, установленными на подающей каретке, при этом вертикальный паз подающей каретки выполнен в виде планок, установленных на горизонтальных направляющих с возможностью перемещения и фиксации.

1321507

Со с тавитель Ю. Маци ев

Техред М.Моргентал

Корректор Л.Патай

Редактор А.Ворович

Тираж 732

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Заказ 2702/7

Производственно-полиграфическое предприятие, r, Ужгород, ул. Проектная, 4
