Изобретение относи ся к загрузочным устройствам, применяемым в машиностроении и приборостроении для автоматизации подачи деталей в автоматы для обработки и. и контроля.

Цель изобретения — повышение надежности работы при выдаче деталей типа длинномерных хрупких стержней за счет избежания их поломки.

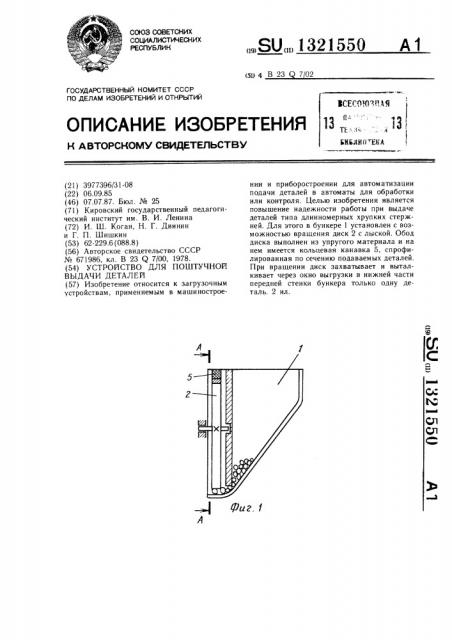

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — сечение А-А на фиг. 1.

Устройство состоит из бункера 1 для загрузки стержней и вращающегося диска

2. В нижней части бункера имеется окно

3 выгрузки для выпуска стержней. Дно 4 бункера выполнено с возможностью упругой деформации. Диск выполнен с ободом из нежесткого материала с высокими фрикционными свойствами, например из твердой резины, и имеет на боковой поверхности кольцевую канавку 5, спрофилированную по сечению подаваемых хрупких стержней.

На одной стороне диска выполнена лыска 6.

Устройство работает следующим образом.

Диск 2 при своем вращении с постоянной угловой скоростью захватывает один стержень. Расстояние между окружностью впадины диска и дном бункера является таким, что при захвате диском стержня дно слегка прогибается. Эта упругая деформация, обеспечивает надежное сцепление диска со стержнем, несколько увеличивает размер щели для выпуска стержней и разрушает свод, который может образоваться в бункере.

Размер лыски на диске рассчитан так, 5 что длина оставшейся боковой поверх;(ости диска несколько больше длины стер кня, так что диск при одном своем оборот захватывает и выталкивает через отверстие в нижней части передней стенки бункера только один стержень. Соседние стержни, увлекаемые трением о торцовые поверхности диска, упираются в переднюю стенку оункера. Подаваемый стержень, вытолкнутый диском, падает под собственным весом (фиг. 2). После этого в период прохож15 дения над дном бункера лыски диска рабочая зона дна бункера заполняется другими стержнями.

Устройство для поштучной выдачи деталей, содержащее бункер с окном выгрузки и диск с лыской, установленный с возможностью вращения, обод которого выполнен из эластичного м атери ала, отличающееся тем, что, с целью повышения надежности работы при выдаче деталей типа длинномерных хрупких стержней, оОь вращения диска установлена на боковых стенках бункера перпендикулярно направлению перемеще3Q н ия деталей, п ри этом дно бункера вы по нено из упругого материала, а на ободе диска выполнена кольцевая канавка.
