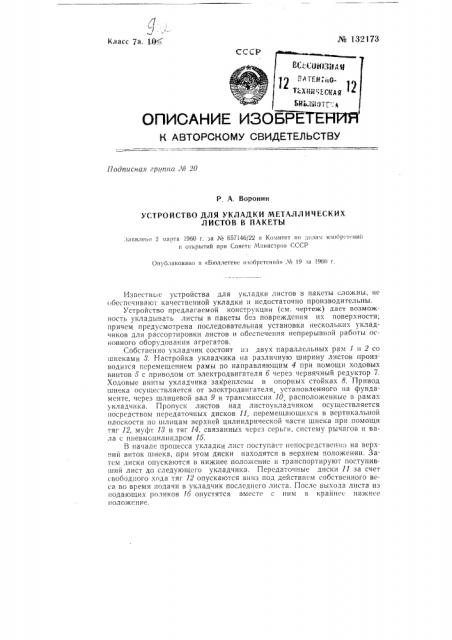

Класс 7а, 10 а фо 132173

СССР

:-ША Ц

i 0сила тг". 1 опиоАиие изоБРетеийв

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная ар11ппа .Ч 20

Р. А. Воронин

УСТРОЙСТВО ДЛЯ УКЛАДКИ МЕТАЛЛИЧЕСКИХ

ЛИСТОВ В ПАКЕТЫ

:1аивлепо 2 марта 1960 г. за ¹ 667146/22 в Ко«иитст по дсаач иаовр.тсиий

v, открытий при Совете Чипистров ГССР

Опубликован в «Б олаетеис изобретений» № 19 аа 1966 г.

Известные устройства для укладки листов в пакеты сложны, и«

< бсспсчива1от качествечной укладки и недостаточно производительны.

Устройство предлагаемой конструкции (см. чертеж) дает возможность укладывать листы в пакеты без повреждения их поверхности; причем предусмотрена последовательная установка нескольких укладчиков для рассортировки листов и обеспечения непрерывной работы основного оборудования агрегатов.

Собственно укладчик состоит из двух параллельных рам 1 и 2 со шнеками 3. Настройка укладчика на различную ширину листов производится перемещением рамы по направляющим 4 при помощи ходовых винтов 5 с приводом от электродвигателя б через червячный редуктор 7.

Ходовые винты укладчика закреплены в опорных стойках 8. Привод шнека осуществляется от электродвигателя установленного на фундаменте, через шлицевой вал 9 и трансмиссии 10 расположенные в рамах v êëàä÷Hêà. Пропуск листов над листоукладчиком осущсствляется посредством передаточных дисков 11, перемещающихся в вертикальной плоскости по шлицам верхней цилиндрической части шнека при помощи тяг 12, муфт 18 и тяг 14, связанных через серьги, систему рычагов и вала с пневмоцилиндром 15.

В начале процесса укладки лист поступает непосредственно на верхний виток шнека, при этом диски находятся в верхнем положении. Затем диски опускаются в нижнее положение и транспортируют поступивший лист до следующего укладчика. Передаточные диски 11 за счет свободного хода тяг 12 опускаются вниз под действием собственного веса во время подачи в укладчик послсднсго листа. После выхода листа из подающих роликов 1б опустятся вместе с нпм в крайне«нижнее положение. № 132173

В «онпс укладчика устанавливается стационарный упор 17 ограни чиваюший перемещение листов вперед при укладке, т. е. определяющий передний край пакета.

Для устранения разброса листов по ширине в нижней части рам укладчика расположены поперечные досылатели 18 с гидро- или пнсвмоприводсм. Разброс листов по длине пакета устраняется тем, что лис1 при вращении шнека досылается до стационарного упора и прижимается к нсму. Отход листа от упора при падении с последнего витка шнеков до Верха пакета исключается олагодаря тому, что длина винтовой Biliflil! шнека увеличивается по мере удаления шнеков от упора, т. с. (а пакет лист падает наклонно (с понижением к упору).

Укладка пакета производнгся на подъемном столе !9, который по

МЕрс увели-(ения пакета опускается, поэтому расстояние От последнего

Битка шн(ч(ОВ до пак(TB сохрае!ястся прим(ре(О постояепlым. После 0К011чаl(ия x !E «a !Kè листОБ В пакет с гол Oilyclca(тся В краинсс (IIw»(c !1ОлО>к Hilc, пак(T . !Ожнтся i(B цепи Отводя п((ч 0 транспортера 20, KO I OIp hill ьыпосптся пз укладчика. Еля 1(редохранения нижней поверхности листов от повреждений при двн?кее(1(и ПО ц!нскам и передаточеп !м дискам Образующая В(!рхнсй плоско ти последних имеет наклон к горизонтали. Величина угла 1!акло

1!а о(!разую(цси принята такой, чтобы лист при своем движении по шнекам и !,средаточпым дискам касался верхи(и пов(pxHOcTII пос,!СДIIHx только своими кромками.

PBo0TQ укладч;(ка н р I I укладке листов В IIBKcT llpOTcKB(.т сл(д1 ющнм

Образом. После выдачи !(Одаюшими роликами очередного листа !!а винтовыс !!Овсрхност!! шнеков (передa Toчные диски подняты) Вклк! !а ется привод шнеков которые делают один оборот, после чего останавливаются в нcxoailol(; положении. Следу(0!цее включение привода шнеков происходит после выдачи на н!неки следу(о(цего листа. Таким образом шнеки делают один оборот на каждый лист поступающий в укладчик

При передаче листов на следукиций укладчик прии(д шнеков вращает (ередато I!hi(диски, и M обеспечивается необходимая скорость листа.

Предмc1 H300ре! ения

Уст p(;(Ici во для укладки металлических листов в пакеты, о т л и I,à ю щ е е с я тем, что, с цельк1 упрощения конструкции и повышения производительности прокатного оборудования, для укладки листов Б пакет применяют винтовые шнеки, вращающиеся синхронно с поступаю-! цими листами, а передачу листов на следующий укладчик выполняю! передаточными дисками вра(ца(о(цимися синхронно со скоростью пер(даваемых листов.
