Реферат



Изобретение относится к строительству, а именно к монтажным стыкам балочных элементов преимущественно двутаврового сечения. Целью изобретения является снижение металлоемкости и упрощение монтажа . К стенкам 1 и верхним поясам 2 отправочных элементов балки жестко прикреплены фланцы 3. Верхние пояса выполнены с напусками на фланцы 3 и приторцованы между собой. В нижней части стенки 1 выполнены с вырезами 6 и имеют окантовку. Нижние пояса 5 снабжены приваренными к ним Т-образными упорами 8, которые объединены накладками 9. Последние стянуты болта.ми 11, расположенными за пределами габаритов поясов 5, а фланцы - высокопрочными болтами 4. 2 з.п.ф-лы, 3 ил. Фрезеробать 2 / сл -J -4 00 ю со tsD

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д 4 Е 04 В 1/38, !/58

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

38/0 0 7?

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2I ) 4045112/29-33 (22) 27.01.86 (46) 07.07.87. Бюл. ¹ 25 (71) Казахское отделение Центрального научно-исследовательского и проектного института строительных металлоконструкций им. Н. П. Мельникова (72) Г. М. Остриков и А. А. Onëàn÷óê (53) 69.057.4:624.072.2 (088.8) (56) Авторское свидетельство СССР

¹ !127954, кл. E 04 В 1/38, 1982.

Стальные конструкции каркасов типа

Канск. Типовая серия 1.420.3 — 15, вып. 1, лист 57 КМ, узел 10. М.: ЦНИИПроектстальконструкция, 1980.

„„SU„„1321792 A 1 (54) МОНТАЖНЫЙ СТЫК ЛВУТАВРОВОЙ БАЛКИ (57) Изобретение относится к строительству, а именно к монтажным стыкам балочных элементов п реим угцествен но двута врового сечения. Целью изобретения является снижение металлоемкости и упрогценис монтажа. К стенкам 1 и верхним поясам 2 отправочных элементов балки жестко прикреплены фланцы 3. Верхние пояса выполнены с напусками на фланцы 3 и приторцованы между собой. В нижней части стенки 1 выполнены с вырезами 6 и имеют окантовку. Нижние пояса 5 снабжены приваренными к ним Т-образными упорами 8, которые объединены накладками 9. Последние стянуты болтами 11, расположенными за пределами габаритов поясов 5. а фланцы — высокопрочными болтами 4.

2 з.п.ф-лы, 3 ил.

1321792

Форм ул а и зо бр етен ия

A-A (.оставитепь 1{. Радковскнй техред И. В(рес Корректор И Зчска

Р и р и кк «) t ) 5 !и;(иисиос

Р((ак гор 1! 1«об)ков;.

;3,tr ttа 27о7,() I

1«1«И:. Ill l I !5 сударсп)(ии; о ко;)п()а (:(.! )(),((ità(t иаобрс гений и о! кр! п, .

1 1:lli:>5, (!ос,(tt, 7К l5, I ;ti ()tet(;)st нао,:!. 4 5! !пои()вог(("! it !it!(, -t 0. )til! t(1!tt :.((ê(:t tt)!(ирин ги., t кк город, tt. I II)ot iиан, Ч

Изобретение относится к строительству, а именно к монтажным стыкам балочных строительных конструкций, преимучцественно двутаврового сечения.

Цель изобретения — — снижение металлоемкости и упрощение монтажа.

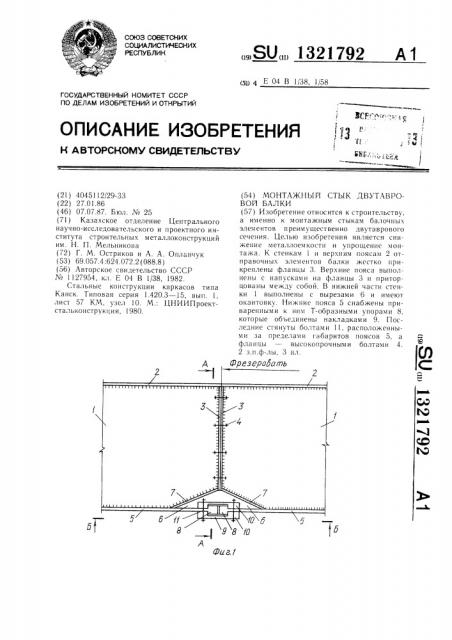

На фиг. 1 изображен монтажный стык двутавровой балки; иа фиг. 2 сечение

A — -Л на фиг.. 1; на фиг. 3 сечение Б — h на фиг. 1.

Монтажный стык балки содержит жестко прикрепленные к стенкам 1 и верхиим поясам 2 отправочных элементов балки листовые фланцы 3. Верхние пояса 2 выполнены с напусками на фланцы 3 и ириторцоваиы между собой, и фланцы соединевысокопрочными 00J«TI«%1H 4. HB ках примыкания K нижним поясам 5 степки отправочных элемеlITol«выполнены с вырезами 6 и окаймля«ошими Нх fop«lовыми

20 пластинами 7. Огo lpl«III I(. вырезами 6 концы нижних IloHOO«l 5 снабжены упорами 8, которые могут иметь Т-образную форму, в этом случае обьедиияющие их накладки 9 имек«т I«b«OTv«II, 10. Накладки превышают г««ири««у поясов 5 и стянуты между сооой 25

2 болтами 11, расположенными за пределами габаритов нижнего пояса 5. Т-образные упоры 8 соединены с нижними поясами сварными швами 12, расположенными за пределами зон концентрации напряжений.

1. Монтажный стык двутавровой балки, включающий жестко ««рикрепленные к стенкам и верхним пояса«(«отправочных элементов балки листовые фланцы и крепежные болты, отличающий ся тем, что, с целью снижения металлоемкости и упрощения монтажа, верхние пояса отправочных элементов выполнены с приторцованными меж7Iy собой напусками на фланцы, а стенки— с вырезами иа участках примыкания к нижним поясам, ири э.го:. последние снабжены упорами, скрепле«шыми посредством накладок, превышающих- ширину поясов.

2. Стык по и. 1, отличающийся тем, что вырезы в стенках выполнены с окаймляю-! цими Нх торцовыми пластинами.

3. Стык ио и. 1, отличающийся тем, чтс упоры выполнены Т-образной формы. а

;«акладки — с охватывающими Нх выступами.
