Анкер для крепления горных выработок

Анкер для крепления горных выработок

Иллюстрации

Показать все

Реферат



Изобретение относится к горно-добывающей промышленности и повышает несущую способность и качество закрепления анкера, представляющего собой полый армирующий стержень, выполненный из парал .чельно установленны.ч жгутов 1 из стек,товолокна. Жгуты 1 пропитаны синтетической смолой с наличием сквозных щелей между ними. Жгуты 1 обвязаны между собой дополнительными жгутами с образованием многогранных каркасов 3 и 4, установленных коаксиально. Ребра 5 внутренних каркасов 4 скреплены с гранями б внешних каркасов 3. Жгуты 1 располагают параллельно друг другу и обматывают допонительными жгутами . Каркасы 3 и 4 вставляют друг в друга. При повороте относительно продольной оси каркасы распираются между собой. Выдавливаемый из центральной части анкера бетон заполняет пространство между стенками ujnypa и анкером и пространство каркасов 3 и 4. После схватывания бетона образуется монолитная конструкция анкера и связующего с омоноличиванием пород по стенкам щпура. 2 ил. S (Л ОС ts3 Nnt ОС к; ос Фиг.2

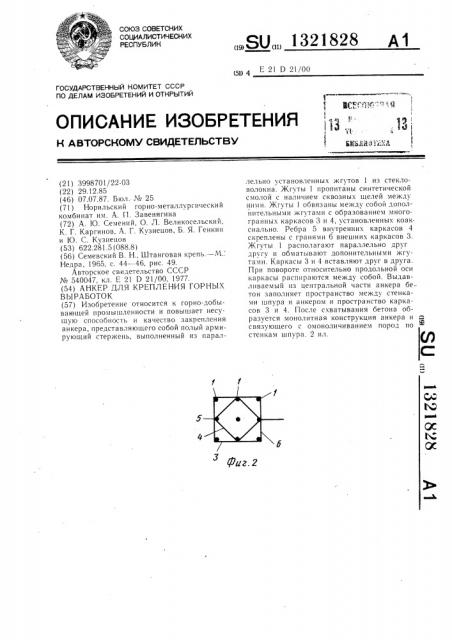

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5 ) 4 Е 21 Р 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

4 иг. 2

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3998701/22-03 (22) 29.12.85 (46) 07.07.87. Бюл. ¹ 25 (71) Норильски и горно-металлургический комбинат им. А. П. Завенягина (72) А. Ю. Семений, О. Л. Beëèêoñåëüñêèé, К. Г. Каргинов, A. Г. Кузнецов, Б. Я. Генкин и Ю. С. Кузнецов (53) 622.281.5 (088.8) (56) Семевский В. Н., Штанговая крепь.— М.:

Недра, 1965, с. 44 — 46, рис. 49.

Авторское свидетельство СССР № 540047, кл. Е 21 |:у 21/00, 1977. (54) АНКЕР ДЛЯ КРЕПЛЕНИЯ ГОРНЪ|Х

ВЪ|РАБОТОК (57) Изобретение относится к горно-добывающей промышленности и повышает несу1цую способность и качество закрепления анкера, представляющего собой полый армирующий стержень, выполненный из парал„„Я0„„1321828 А1 лельно установленных жгутов 1 из стекловолокна. Жгуты 1 пропитаны синтетической смолой с наличием сквозных щелей между ними. Жгуты 1 обвязаны между собой дополнительными жгутами с образованием многогранных каркасов 3 и 4, установленных коаксиально. Ребра 5 внутренних каркасов 4 скреплены с гранями 6 внешних каркасов 3.

Жгуты 1 располагают параллельно друг другу и обматывают допонительными жгутами. Каркасы 3 и 4 вставляют друг в друга.

При повороте относительно продольной оси каркасы распираются между собой. Выдавливаемый из центральной части анкера бетон заполняет пространство между стенками шпура и анкером и пространство каркасов 3 и 4. После схватывания бетона образуется монолитная конструкция анкера и с связующего с омоноличиванием пород nо стенкам шпура. 2 ил.

1321828 формула изобретения

)!

1Риг. t

Составитель Л. Березкина

Редактор И. Ц! улла Техред И. Верес Корректор Л Бескид

Заказ 273 1 i23 Тира 454 Г1одписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж- — 35, Раушская наб., д. 4 5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная. 4

Изобретение относится к горно-добывающей промышленности и может использоваться для крепления горных выработок.

Целью изобретения является повышение несущей способности анкера. 5

На фиг. 1 показан анкер для крепления горных выработок, общий вид; на фиг. 2 то же, разрез.

Анкер представляет собой полый армирующий стержень, выполненный в виде параллельно установленных жгутов 1 из стекловолокна. Жгуты 1 обвязаны между собой дополнительными жгутами 2 из стекловолокна и образуют в совокупности многогранные пространственные каркасы 3 и 4. Последние установлены между собой коаксиально, а ребра 5 внутреннего каркаса 4 скреплены с гранями б внешнего каркаса 3.

Анкер изготавливают следук)щим образом.

)Кгуты 1 стекловолокна располагают параллельно друг другу по периметру окружности и обматывают вдоль по винтовой линии дополнительными жгутами 2, после чего жгуты, уложенные в конструцию, пропитывают полимерным составом и отверждают последний. Таким образом, готовят каркасы 3 и 4 с величиной сечений, позволяющих вставить их друг в друга, а при повороте относительно продольной оси распереть между собой. Собранная при этом конструкция из многокранных каркасов вновь пропитывается полимерным составом и отверждается с целью образования прочной связи между отдельными многогранными каркасами.

Анкер устанавливают следующим образом.

В массиве горных пород бурят шпур.

Анкер и его внутреннее пространство заполняют бетоном и вводят его в шпур, после чего при помощи поршня бетон из центральной части анкера выдавливают, при этом выдавливаемый бетон из центральной части анкера заполняет пространство между стенками шпура и анкером, а также пространство многогранных каркасов, образуя после схватывания бетона единую монолитную конструкцию анкера и связующего с омоноличиванием пород по стенкам шпура.

Анкер для крепления горных выработок, содержащий полый армируюший стержень, выполненный из параллельно установленных жгутов стекловолокна, пропитанных синтетической смолой. с наличием сквозных щелей между ними, отличающийся тем, что, с целью повышения несушей способности анкера, жгуты стекловолокна обвязаны между собой дополнительными жгутами с образованием многогранных каркасов, которые установлены коаксиально, при этом ребра внутренних каркасов скреплены с гранями внешних.
