Реферат



Изобретение относится к насосостроению и м.б. использовано для перекачки двух Грею14ая среда и 5 Ох/ аждаю- 2 a(Qff среда сред с использованием разности их т-р. Гибкий разделитель (ГР) 5 выполнен конусным, причем его большее основание находится со стороны испарителя 7, а меньшее закреплено в корпусе 1, который .снаружи теплоизолирован . Под действием подведенной теплоты легкокипяшая приводная среда испаряется , давление внутри испарителя 7 возрастает и ГР 5 растягивается, сжимая перекачиваемую нагретую среду. В результате этого происходит нагнетание перекачиваемой среды к потребителю и одновременно всасывание о.члажденной среды в рабочую камеру 3. Когда испаритель 7 становится проницаем для паров легкокипяш.ей приводной среды, начинается процесс сжатия ГР 5. 1 ил. ъ -& сл со to со оо ho

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А2 (51)4 F04 В 4300

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

Грею цап

CPEOQ

Охлаждающая греУа

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

RO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1250708 (2! ) 4023072/25-06 (22) 12.02.86 (46) 07.07.87. Бюл. № 25 (71) Ленинградский институт инженеров железнодорожного транспорта им. акад.

В. Н. Образцова (72) А. Б. Буянов, И. Г. Киселев и И. В. Митрофанова (53) 621.658 (088.8) (56) Авторское свидетельство СССР № 1250708, кл. F 04 В 43/00, 1985. (54) ОБЪЕМНЫЙ НАСОС С ТЕПЛОВЫМ

ПРИВОДОМ (57) Изобретение относится к насосостроению и м.б. использовано для перекачки двух сред с использованием разности их т-р. Гибкий разделитель (ГР) 5 выполнен конусным, причем его большее основание находится со стороны испарителя 7, а меньшее закреплено в корпусе 1, который снаружи теплоизолирован. Под действием подведенной теплоты легкокипящая приводная среда испаряется, давление внутри испарителя 7 возрастает и ГР 5 растягивается, сжимая перекачиваемую нагретую среду. В результате этого происходит нагнетание перекачиваемой среды к потребителю и одновременно всасывание охлажденной среды в рабочую камеру 3. Когда испаритель 7 становится проницаем для паров легкокипящей приводной среды, начинается процесс сжатия ГР 5. 1 ил.

13219

Изобретение относится к насосостроению, может найти применение в различных областях народного хозяйства для перекачки двух сред с использованием разности их температур и является усовершенствованием устройства по авт. св. № 1250708.

Целью изобретения является расширение функциональных возможностей насоса.

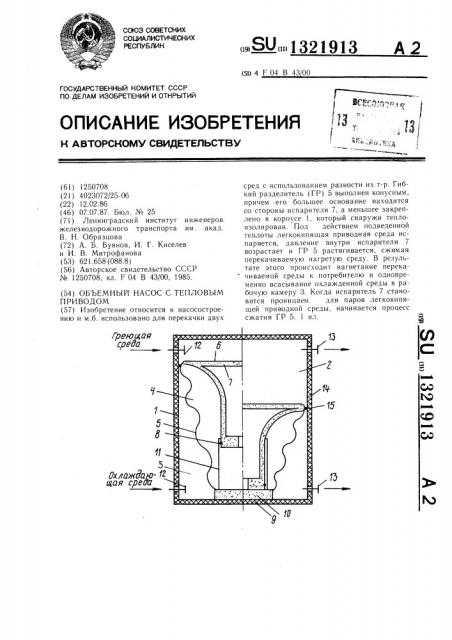

На чертеже представлен предлагаемый насос. 10

Насос содержит корпус 1, в котором с образованием рабочих камер 2 и 3 и приводной камеры 4 установлен гибкий разделитель 5, закрепленный в корпусе 1 и имеющий подвижную стенку 6, выполненную из материала с высокой теплопроводностью.

В приводной камере 4, заполненной легкокипящей приводной средой (фреон, спирт) размещен поршень-испаритель 7 из капиллярно-пористого материала (спеченный медный порошок), закрепленный на стенке 6 и выполненный в виде полого поршня с уплотнением 8 на свободном конце. Стенка

9 гибкого разделителя 5, противоположная стенке 6, закреплена на корпусе 1 и имеет со стороны приводной камеры 4 сло" IO капиллярно-пористого материала, на котором концентрично разделителю 5 жестко установлена гильза 1. С последней взаимодействует полый поршень-испаритель 7, причем их полости сообщены между собой. З0

Каждая рабочая камера 2 и 3 снабжена впускным 2 и выпускным 13 клапанами, Корпус снаружи теплоизолирован слоем теплоизоляции 14.

Гибкий разделитель 5 выполнен конусным с большим основанием (стенка 6) со стороны поршня-испарителя 7, причем между большим основанием разделителя 5 и корпусом 1 установлено уплотнение 15. Меньшим основанием (стенкой 9) разделитель

5 закреплен в корпусе 1. 40

Для запуска насоса в работу необходимо от пускового источника, например электронагревателя (»e показан), подвести к нему теплоту, нагревая верхнюю крышку корпуса в рабочей камере 2 (положение 4> гибкого разделителя соответствует правой части чертежа) . Под действием подведенной теплоты легкокипящая приводная среда, находящаяся в порах капиллярно-пористого поршня-испарителя 7, испаряется, давление внутри поршня-испарителя 7 возрас- 50 тает и гибкий разделитель 5 растягивается, сжимая перекачиваемую нагретую среду (греющую для насоса) в рабочей камере

2, что приводит к закрыванию впускного клапана 12 и открыванию выпускного клапана 13, а также нагнетанию перекачиваемой среды к потребителю. Одновременно с этим в рабочей камере 3 происходит закрывание выпускного клапана 13 и открыва13

2 ние под действием разряжения впускного клапана 12, что приводит к всасыванию охлажденной среды (для насоса охлаждающей среды) в рабочую камеру 3. При этом поршень-испаритель 7 удаляется от капиллярно-пористого слоя 10, а пары легкокипящей приводной среды находятся только во внутренней полости поршня-испарителя

7 и над капиллярно-пористым слоем !О внутри гильзы 1.

По мере растягивания гибкого разделителя 5 увеличивается перепад давлений снаружи и внутри полого поршня-испарителя

7, который одновременно с этим осушается, так как из него испаряется легкокипящая приводная среда. К моменту наибольшего растягивания гибкого разделителя 5 (левая половина чертежа) полый поршеньиспарител > 7 становится проницаемым для паров легкокипящей приводной среды, и эти пары устремляются к боковым внутренним стенкам гибкого разделителя 5. Причем по мере окончательного осушения поршня-испарителя 7 проницаемость эта увеличивается. Пары легкокипящей приводной среды конденсируются на внутренних боковых стенках гибкого разделителя 5, отдавая свою теплоту охлаждающей среде, стекают в нижнюю часть гибкого разделителя 5 и поглощаются капиллярно-пористым слоем 10. Давление паров в приводной камере 4 падает, гибкий разделитель 5 сжимается, в рабочей камере 2 выпускной клапан 13 закрывается, а впускной клапан 12 под действием разряжения открывается и перекачиваемая греющая среда всасывается в рабочую камеру 2. Одновременно в рабочей камере 3 впускной клапан 12 закрывается, а выпускной клапан 13 под действием давления открывается и происходит подача потребителк) охлажденной среды.

Процесс сжатия гибкого разделителя 5 заканчивается в тот момент, когда поршеньиспаритель 7 своим свободным концом соединится с капиллярно-пористым слоем 10 и конденсат легкокипящей приводной среды под действием капиллярных сил распространится в осушенном капиллярно-пористом испарителе 7, который вновь становится непроницаемым для паров легкокипящей приводной среды. После этого весь цикл повторяется, но для его осуществления используется уже не теплота от пускового источника, а теплота, внесенная в рабочую камеру 2 с грек щей средой.

Расширение функциональных возможностей предлагаемого насоса по сравнению с известным достигается в прежних габаритных размерах за счет использования одного гибкого разделителя конусной формы. Насос работает от перепада температур двух перекачиваемых текучих сред.

Формула изобретения

Объемный насос с тепловым приводом по авт. св. № 1250708. отличающийся тем, 1321913

Составитель В. Грузинов
