Двухрядная лопаточная решетка компрессора

Двухрядная лопаточная решетка компрессора

Иллюстрации

Показать все

Реферат



Изобретение относится к области компрессорос,троения и позволяет повысить КПД и степень сжатия компрессора путем уменьшения отрьта потока с лопаток второго ряда. На выходкой части каждой лопатки 1 первого ряда со стороны корыта 3 выполнен срез 4, образующий острую кромку 5 со спинкой 6 лопатки 1. Выполнение .среза 4 обеспечивает увеличение турбулентности аэродинамического следа , сходящего с лопатки 1. При этом усиливается турбулизация погранинйого слоя, нарастающего на спинке лопаток 2 второго ряда, что приводит к затягиванию отрьша потока. 1 ил. (Л со 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1

Л0, 1 21938

m 4 F 04 П 29 8

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, 13"

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4026737/25-06 (22) 26. 02. 86 (46) 07. 07. 87. Бюл. У 25 (71) Университет дружбы народов им. Патриса Лумумбы (72) И.В. Евтеев, Л.Н. Евтеева, И.М. Некрасов и В.Н. Кучеренко (53) 62-253.51(088.8) (56) Терещенко Ю.М. Аэродинамика компрессорных решеток. - М.: Машино. строение, 1979, с. 76-84. (54) ДВУХРЯдНАя ЛОпАточнля pgIIIFTKA. КОМПРЕССОРА (57) Изобретение относится к облас-. ти компрессоростроения и позволяет повысить КТЩ и степень сжатия компрессора путем уменьшения отрыва потока с лопаток второго ряда. На выходной части каждой лопатки 1 первого ряда со стороны корыта 3 выполнен срез 4, образующий острую кромку 5 со спинкой 6 лопатки 1. Выполнение среза 4 обеспечивает увеличение турбулентности аэродинамического следа, сходящего с лопатки 1. При этом усиливается турбулизация погранич- його слоя, нарастающего на спинке лопаток 2 второго ряда, что приводит к затягиванию отрыва потока. 1 ип.

Составитель Ю.Русаков

Редактор И.Николайчук Техред Л.Сердюкова Корректор С.Черни

Заказ 2739/28

Тираж 574 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул„ Проектная, 4

1 3

Изобретение QYRocHTcH к компрессоростроенню, в частности к двухрядным лонаточным решеткам компрессоров е

Целью изобретения является повышение КПД и степени сжатия компрессора путем уменьшения отрыва потока с лопаток второго ряда.

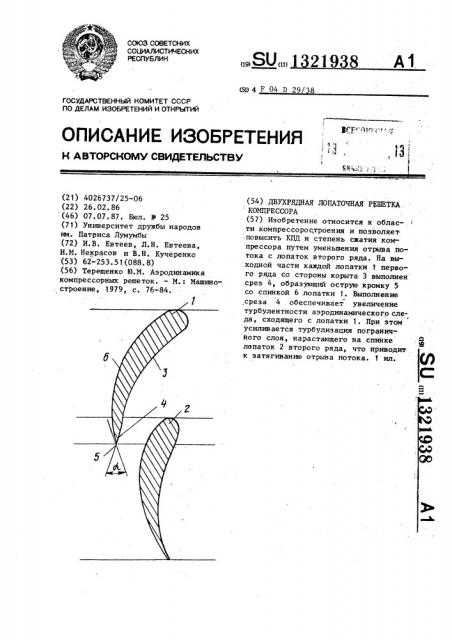

На чертеже изображена двухрядная лопаточная решетка компрессора, поперечное сечение.

Двухрядная лопаточная решетка компрессора содержит лопатки 1 и 2 первого и второго рядов, смещенные относительно друг друга s осевом и окружном направлениях, при этом на выходной части каждой лопатки 1 первого ряда со стороны корыта 3 выпол. йен срез 4, образующий острую кромку 5 со спинкой 6 лопатки 1.

Поток обтекает последовательно лопатки 1 первого ряда, а затем лопатки 2 второго ряда. Выполнение

21938 2 среза 4 у каждой лопатки 1 первого ряда обеспечивает увеличение турбулентности аэродинамического следа, сходящего с лопатки 1. При этом усиливается турбулизация пограничного слоя, нарастающего на спинке лопаток 2 второго ряда, что приводит к затягиванию отрыва потока.

Формула иэобре.тения

1О

Двухрядная лопаточная решетка компрессора, содержащая лопатки первого и второго рядов,. смещенные относительно друг друга в осевом и окруж1> ном направлениях, о т л и ч а ющ а я с я тем, что, с целью повышения КПД и степени сжатия компрессора путем уменьшения отрыва потока с лопаток второго ряда, на выходной час2О ти каждой лопатки первогб ряда со стороны корыта выполнен срез, образующий острую кромку со спинкой лопатки,
