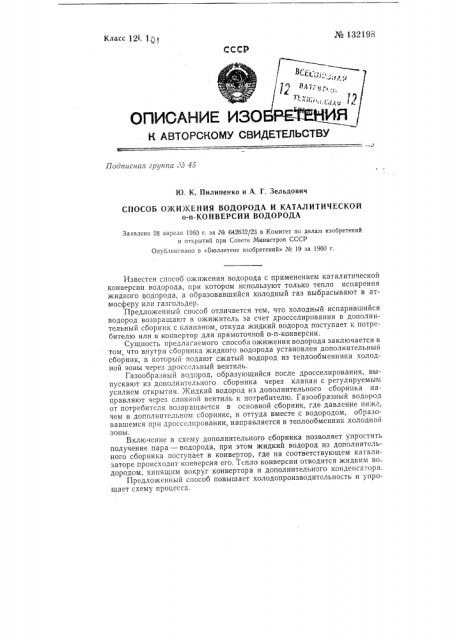

Реферат



№ 132198

Класс 12), l,>1 п.ч; -..

1 .;61

:-«;;.,:,„12 описание изовеа- внии

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л" 4э

Ю. К. Пилипенко и А. Г. Зельдович

СПОСОБ ОЯИ)КЕНИЯ ВОДОРОДА И КАТАЛИТИЧЕСКОЙ о-и-КОНВЕРСИИ ВОДОРОДА

Заявлено 28 апреля 1960 г. за № 642632/23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 19 за 1960 г.

Известсн способ ожижения водорода с применением каталитпческой конверсии водорода, при котором используют только тепло испарения жидкого водорода, а образовавшийся холодный газ выбрасывают в атмосферу или газгольдер.

Предложенный способ отличается тем, что холодный испарившийся водород возвращают в ожижитель за счет дросселирования в дополнительный сборник с клапаном, откуда жидкий водород поступает к потребителю или в конвертор для прямоточной î-п-конверсии.

Сущность предлагаемого способа ожижения водорода заключается в том что внутри сборника жидкого водорода установлен дополнительный сборник, в который подают сжатый водород из теплообменника холодной зоны через дроссельный вентиль.

Газообразный водород, образующийся после дросселирования, выпускают из дополнительного сборника через клапан с регулируемым усилием открытия. жидкий водород из дополнительного сборника напр авляют через сливной вентиль к потребителю. Газообразный водород от потребителя возвращается в основной сборник, где давление ниже, чем в дополнительном сборнике, н оттуда вместе с водородом, образовавшемся при дроссслировании, направляется в теплообменник холодной зоны.

Включение в схему дополнительного сборника позволяет упростить получение пара — водорода, при этом жидкий водород из дополнительного сборника поступает в конвертор, где на соответствующем катализаторе происходит конверсия его. Тепло конверсии отводится жидким водородом, кипящим вокруг конвертора и дополнительного конденсатора.

Предложенный способ повышает холодопроизводительность и упрощает схему процесса..Мо 132/98

Предмет изобретения

Способ ожижения водорода и каталитической о-и-конверсии водорода, отличающийся тем, что, с целью повышения холодопроизводительности и упрощения схемы получения пара — водорода, холодный испарившийся водород от потребителя возвращают в ожижитель за счет дросселирования сжатого водорода в дополнительный сборник с клапаном, из которого жидкий водород направляют к потребителю или в конвертор для прямоточной каталитической о-п-конверсии.
