Рециркуляционный измеритель временных интервалов

Рециркуляционный измеритель временных интервалов

Иллюстрации

Показать все

Реферат



Изобретение относится к радиоизмерительной технике, в частности к устройствам для дискретного измерения временных интервалов. Изобретение обеспечивает повышение быстродействия процессов измерения путем одновременного формирования основной и дополнительной шкал измерения. Устройство содержит триггер 1, элементы ИЛИ 2 и 3, злементы 4 и 5 задержки, элементы И 6 и 7, счетчики 8 и 9. В устройстве применен триггер D-типа, что позволило избежать неопределенности при интервале между импульсами Старт и Стоп, меньшем длительности импульса Старт. В этом случае устройство выдает нулевые показания. Импульс Стоп соответствует концу измеряемого интервала и поступает на R-вход триггера 1, который устанавливается в нулевое состояние, а сигнал с его прямого выхода запирает элементы И 6 и 7. 1 ил. СЛ о топ Старт СО ьо to to 4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1504 G 04 Г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4037871/24-21 (22) 19.03.86 (46) 07.07.87. Бюл. М- 25 (71) Алтайский политехнический институт им. И.И. Ползунова (72) А.В. Власов и В,А. Цымбалист (53) 681.317. 77 (088.8) (56) Авторское свидетельство СССР

М 58 1453, кл. G 04 F 10/04, 1980.

Авторское свидетельство СССР

1157520, кл. С 04 F 10/04, 1982. (54) РЕЦИРКУЛЯЦИОННЫЙ ИЗМЕРИТЕЛЬ ВРЕМЕННЫХ ИНТЕРВАЛОВ (57) Изобретение относится к радиоизмерительной технике, в частности к устройствам для дискретного измерения временных интервалов. Изобретение обеспечивает повьппение быстродейстÄÄSUÄÄ 1322224 А1 вия процессов измерения путем одновременного формирования основной и дополнительной шкал измерения. Устройство содержит триггер 1, элементы

ИЛИ 2 и 3, элементы 4 и 5 задержки, элементы И 6 и 7, счетчики 8 и 9. В устройстве применен триггер D òèïà, что поз волило из бежать не о пределе нности при интервале между импульсами

"Старт" и "Стоп", меньшем длительности импульса "Старт". В этом случае устройство выдает нулевые показания.

Импульс Стоп соответствует концу измеряемого интервала и поступает на

R-вход триггера 1, который устанавливается в нулевое состояние, а сигнал с его прямого выхода запирает элементы И 6 и 7. 1 ил.

1 132222

Из бретени» относится к радиоизмерительной технике, в частности к устройствам для дискретного измерения временных интервалов.

Целью изобретения является повыше- ние быстродействия измерений за счет одновременного формирования основной и дополнительной шкал измерения.

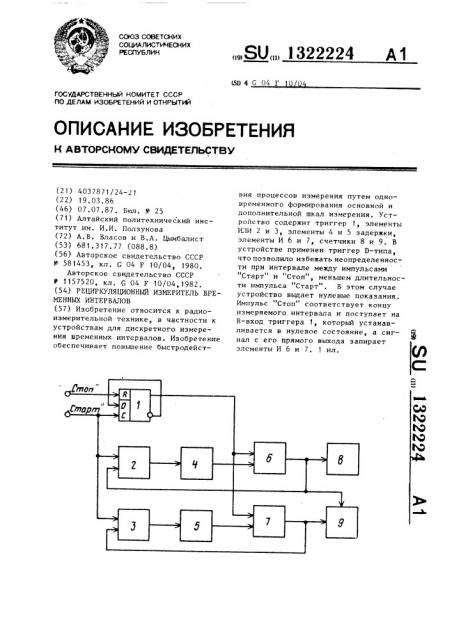

На чертеже представлена блок-схема рециркуляционного измерителя вре- 10 менных интервалов.

Устройство содержит триггер 1, элементы ИЛИ 2 и 3, элементы 4 и 5 задержки, элементы И 6 и 7 и счетчики 8 и 9. Шина старт-импульсов под- 15 ключена к первым входам элементов ИЛИ

2 и 3 и первому входу С триггера 1, инверсный выход которого соединен с его третьим входом D для обеспечения переключения триггера при поступле- 20 нии импульса на его тактовый вход С, второй вход R триггера 1 соединен с шиной старт-импульсов, а его прямой выход — с вторыми входами элементов

И 6 и 7, выход элемента 6 соединен с

С-входом счетчика 8, R-входом счетчика 9 и вторым входом элемента ИЛИ 2, выход которого через элемент 4 задерж ки соединен с первым входом элемента

И 6, выход элемента ИЛИ 3 через эле- 30 мент 5 задержки подключен к первому входу элемента И 7, выход которого соединен с С-входом счетчика 9 и вторым входом элемента ИЛИ 3.

Устройство работает следующим образом.

Импульс Старт, соответствующий началу измеряемого интервала, поступает на входы элементов ИЛИ 2 и 3 и на вход триггера 1, устанавливая его щ в единичное состояние. Сигнал с прямого выхода триггера 1 открывает элементы И 6 и 7. Импульс "Старт" поступает с выходов элементов ИЛИ 2 и 3 через элементы 4 и 5 задержки и открытые элементы И 6 и 1 на другие входы элементов KIH 2 и 3. Таким образом, осуществляется циркуляция импульса Старт".

Период циркуляции импульсов B пер- 0 вом (элементы 2, 4 и 6) и втором (элементы 3, 5 и 7) контурах равны сумме задержек, создаваемых элементами 2, 4, 6 и 3, 5, 7 соответственно. Импульсы с выходом элементов И 6 и 7 поступают на С-входы счетчиков 8 и 9.

При этом каждый импульс, появляющийся на выходе элемента И 6, являющимся выходом первого контура рецирку4 2 ляции, осуществляет сброс счетчика 9 по R-входу.

Импульсом Стоп, соответствующим концу измеряемого интервала и поступающим íà R-вход триггера 1, последний устанавливается в нулевое состояние, и сигнал с его прямого выхода закрывает элементы И 6 и 7. Таким образом, прекращается процесс циркуляции импульса "Старт" в обоих контурах. Код N, на выходе счетчика 8 равен целой части отношения «/Т, со1 Ю ответствующий числу периодов циркуляции в первом контуре T„ в измеряемом интервале t„. Код N на выходе счетчика 9 равен целой части выражения (, -И„Т )/Т, соответствующей чисчислу периодов циркуляции во втором контуре Т в интервале между последг ним импульсом Т, и импульсом "Стоп".

Для сохранения однородности шкалы отсчета должно выполняться условие

Т„/Т - Q, где Ч вЂ” емкость счетчика 9.

В этом случае конечный результат измерения записывается в виде N N,Q +

Для обеспечения измерений с погрешностью, не превышающей Т, нестабильность и, величины Т, не должна превышать значения Т /М,. Применение ,D-триггера позволяет избежать неоп( ределенности при интервале между импульсами Старт" и "Стоп", меньшем длительности импульса "Старт". В этом случае устройство выдает нулевые показания.

Формула изобретения

Рециркуляционный измеритель временных интервалов, содержащий триггер, первый вход которого подключен к шине старт-импульсов и первому входу первого элемента ИЛИ, второй элемент

ИЛИ, выход которого через первый элемент задержки подключен к первому входу первого элемента И, второй вход которого соединен с прямым выходом триггера, второй вход которого соединен с шиной Стоп", а третий вход подключен к соответственному инверсному выходу, первый и второй счетчики, вторые элемент задержки и элемент

И, выход последнего из которых соединен с С-входом второго счетчика, о тл и ч а ю шийся тем, что, с целью повышения быстродействия измерений, первый вход триггера подключен к первому входу второго элемента ИЛИ, 13222?4

Составитель Л. Плетнева

Редактор О. Головач ТехредЛ.Сердюкова Корректор А. Тяско

Заказ 286 1/42 Тирах 370 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Укгород, ул. Проектная, 4 второй вход которого соединен с выходом первого элемента И, С-входом первого счетчика и R-входом второго счетчика, С-вход которого соединен с вторым входом первого элемента ИЛИ, выход которого через второй элемент задержки подключен к первому входу второго элемента И, второй вход которого соединен с прямым выходом триг5 гера
