Устройство для контроля кода "1 из @

Устройство для контроля кода "1 из @

Иллюстрации

Показать все

Реферат



Изобретение относится к вычислительной технике и может использовать-- ся для контроля работы распределителей импульсов, дешифраторов и программно-временных блоков. Целью изобретения является повышение достоверности устройства за счет обнаружения исчезновения импульсов либо появления лишних импульсов на выходах распределителя импульсов, свидетельствующих о ненормальной работе распределителя. Устройство содержит распределитель 1 импульсов, каналы 2 контроля, вьшолненные на формирователях 3 импульсов, триггерах 4 и элементах ИСКЛЮЧАЮЩЕЕ ИЛИ 5, элемент ИЛИ 6 и интегратор 7. Устройство обнаруживает практически все виды отказов в работе распределителя 1. 1 ил. (Л оыиа

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСН ИХ

РЕСПУБЛИН (191 (11) А1 (504 G 06 F 11 30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А STOPMOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4026021/24-24 (22) 21.02,86 (46) 07,07,87, Бк п. В 25 (72) Г.П.Тимченко и Н.В.Афанасьева (53) 621.398 (088.8) (56) Авторское свидетельство СССР

У 807308, кл. С 06 F 11/30, 1978.

Авторское свидетельство СССР

У 1149267, кл. С 06 F 11/26, 1983. (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ КОДА "1"

ИЗ "N"" (57) Изобретение относится к вычислительной технике и моиет использовать-. ся для контроля работы распределителей импульсов, дешифраторов и программно-временных блоков. Целью изобретения является повышение достоверности устройства за счет обнарул(ения исчезновения импульсов либо появления лишних импульсов на выходах распределителя импульсов, свидетельствующих о ненормальной работе распределителя.

Устройство содерлсит распределитель 1 импульсов, каналы 2 контроля, samoaненные на формирователях 3 импульсов, триггерах 4 и элементах ИСКЛЮЧА1(ЩЕЕ

ИЛИ 5, элемент ИЛИ 6 и интегратор 7.

Устройство обнару(ивает практически все виды отказов в работе распределителя 1. 1 ил.

1322291

Изобретение относится к вычислительной технике и может испОльзоваться для контроля работы распределителей импульсов, дешифраторов и программно-временных блоков. 5

Целью изобретения является повышение достоверности устройства.

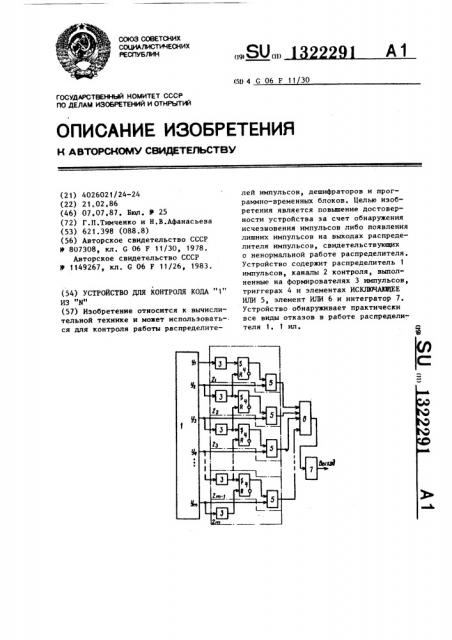

На чертеже представлена функциональная схема предлагаемого устройства.

Устройство содержит распределитель

1 импульсов, каналы 2, — 2 контроля, выполненные на формирователях 3 импульсов, RS-триггерах 4 и элементах

ИСКЛЮЧАЮЩЕЕ ИЛИ 5, элемент ИЛИ 6 и интегратор 7.

Устройство работает следующим образом. 20

Перед началом работы триггеры 4 находятся в нулевом состоянии. Пусть на выходе У< распределителя 1 появился импульс. После его смены в первом канале задним фронтом через форииро- ° 25 ватель 3 триггер 4 переводится в еди- ничное состояние. В этом время на выходе Y распределителя 1 появляется импульс. На выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 5 и на выходе интегратора

7 присутствует нулевой сигнал. После исчезновения импульса на выходе У. распределителя 1 импульс появляется на выходе У . Задним фронтом предыдущего импульса через формирователь 3 35 канала 2 обнуляется триггер 4 канала

2, триггер 4 канала 2 переводится в единичное состояние. На входах и выходе елемента ИСКЛЮЧАМЦЕЕ ИЛИ 5 в канале присутствуют нулевые сигналы. 4р

На входы элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 5 поступают единичные сигналы, а на выходе формируется нулевой сигнал, Таким образом, при нормальной работе распределителя 1 на выходе интеграто- 45 ра 7 присутствует сигнал логического нуля.

Пусть, например, исчез импульс на выходе Y и не появился на выходе Y распределителя 1, В этом случае зад- 5р нии фронтом через формирователь канала 2 триггер 4 устанавливается в единичное состояние. На первои входе элемента ИСКЛЮЧАМЦЕЕ ИЛИ 5 присутствует единичный сигнал, на второи вхо- 55 де — нулевой сигнал, а на выходах элемента 5 и интегратора 7 — единич-. ные сигналы. Это свидетельствует о ненормальной работе распределителя 1.

Пусть, например, исчез импульс на выходе Y и не появлялся на выходе

У, а появился на выходе Yä распределителя 1. В этом случае задним фронтом, через формирователь 3 канала 2 триггер 4 устанавливается в единичное состояние, на первом входе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 5 появляется единичный сигнал, на втором входе— нулевой сигнал, а на выходах элемента 5 и интегратора 7 — единичные сигналы. Это свидетельствует о ненормальной работе распределителя 1.

Пусть, например, не исчез импульс на выходе Y, но появился на выходе

У . В этом случае на втором входе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 5 канала 2 присутствует единичный сигнал, а на первом — нулевой сигнал, так как триггер 4 устанавливается в единичное состояние задним фронтом. На выходах элемента 5, элемента ИЛИ 6 и интегратора присутствуют единичные сигналы, что свидетельствует о ненормальной работе распределителя 1.

Таким образом, устройство обнаруживает практически все виды отказов в работе распределителя 1.

Формула изобретения

Устройство для контроля кода "1" иэ n", содержащее элемент ИЛИ, выход которого соединен с входои интегратора, выход интегратора является выходом устройства и в калдом канале контроля последнего элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, выходы элементов ИСКЛЮЧАММЦЕЕ

ИЛИ каналов контроля соединены с соответствующими входами элемента ИЛИ, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности устройства, в него введены распределитель импульсов, в калдои канале контроля формирователь импульсов и в калдом канале контроля, кроме последнего, триггер, выход формирователя импульсов соединен с входом установки в единицу триггера, выход которого соединен с первым входом элемента ИСКЛОЧАЮЩЕЕ

ИЛИ, выходы распределителя импульсов соединены с входами формирователей импульсов одноименных каналов контроля и вторыми входами элементов ИСКЛЮЧАЮЩЕЕ ИЛИ предыдущих каналов контроля, входы установки в нуль триггеров калдого предыдущего канала контроля подключены к выходам формирователей импульсов каждого последующего канала контроля.
