Реферат



Класс 13b, 29

60, 22

СССР

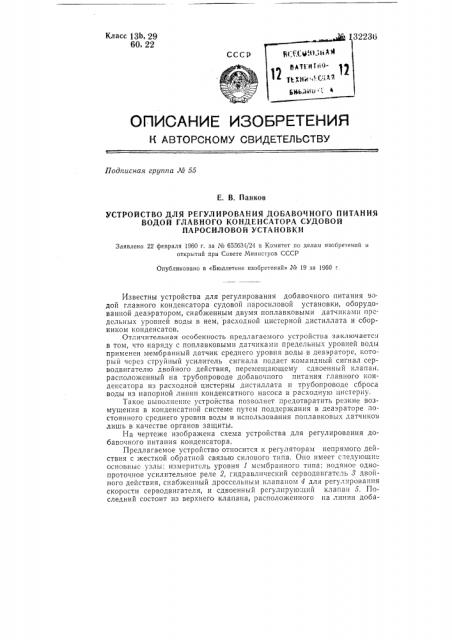

ОПИСАНИК ИЗ0БРКТКНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подггисная грутга № 55

Е. В. Панков

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ДОБАВОЧНОГО ПИТАНИЯ

ВОДОЙ ГЛАВНОГО КОНДЕНСАТОРА СУДОВОЙ

ПАРОСИЛОВОЙ УСТАНОВКИ

Заявлено 22 февраля 1960 r. за № 655634/24 в Комитет по делам изобретений н открытий при Совете Минпегров СССР

Опубликовано в «Бюллетене изобретений» № 19 за 1960 г.

Известны устройства для регулирования добавочного питания водой главного конденсатора судовой паросиловой установки, оборудованной деаэратором, снабженным двумя поплавковыми датчиками предельных уровней воды в нем, расходной цистерной дистиллата и сборником конденсатов.

Отличительная особенность предлагаемого устройства заключается в том, что наряду с поплавковыми датчиками предельных уровней воды применен мембранный датчик среднего уровня воды в деаэраторе, который через струйный усилитель сигнала подает командный сигнал серводвигателю двойного действия, перемещающему сдвоенный клапан. расположенный на трубопроводе добавочного питания главного конденсатора из расходной цистерны дистиллата и трубопроводе сброса воды из напорной линии конденсатного насоса в расходную цистерну.

Такое выполнение устройства позволяет предотвратить резкие возмущения в конденсатной системе путем поддержания в деаэраторе постоянного среднего уровня воды и использования поплавковых датчиков лишь в качестве органов защиты.

На чертеже изображена схема устройства для регулирования добавочного питания конденсатора.

Предлагаемое устройство относится к регуляторам непрямого действия с жесткой обратной связью силового типа. Оно имеет спедуюши= основные узлы: измеритель уровня 1 мембранного типа; водяное однопроточное усилительное реле 2, гидравлический серводвигатель 8 двойного действия, снабженный дроссельным клапаном 4 для регулирования скорости серводвигателя, и сдвоенный регулирую.ций клапан 5. Последний состоит из верхнего клапана, расположенного на линии доба№ 132236 ночного питания конденсатора,б из расходной цистерны 7 дистиллата, и нижнего клапана на.линии сброса воды из напорной магистрали конденсатного насоса 8 в расходную цистерну. Оба клапана имеют малые проходные сечения, рассчитанные только на пропуск количества воды, соответствующего полной производительности испарителя. Такой расчет сечений клапанов, а также плавность их действия предотвращают резкие возмущения при работе деаэратора 9.

При отсутствии утечки из системы и подачи дистиллата из испарп теля, а также при их балансе сдвоенный клапан занимает среднее положение и оба его сечения п рекрыты.

Если утечка больше подачи дистиллата из испарителя (через сборник горячих конденсатов 10), уровень воды в деаэраторе понижается и мембрана измерителя уровня смещается, сдвигая струйную трубку реле в сторону от среднего положения. Между полостями серводвигателя со3дается перепад давлений, вследствие чего сдвигающий серводвигател поднимается. Движение серводвигателя ограничивается пружиной обратной связи, которая заставляет струйную трубку возвращаться среднему поло>кению. При этом верхний клапан принимает поло>кениг, при котором добавочное питание конденсатора из цистерны точно компенсирует небаланс между утечкой и подачей дистиллата, в результате чего в деаэраторе восстанавливается гостоянный уровень воды.

Когда подача дистиллата из испарителя превышает утечку, процесс происходит в обратном порядке и для пбддержания постоянного уровня в деаэраторе открывается нижний клапан.

Если принят режим, при котором вспомогательный конденсатный насос имеет меньшую производительность, чем испаритель, необходимо произвести переключение (клапан 11 открыть, а клапан 12 закрыть), чтобы сброс избытков конденсата на цистерну дистиллата происходил от напорной магистрали не конденсатного, а дренажного насоса.

Предлагаемым устройством можно пользоваться для регулирования уровня в самых различных емкостях, в том числе во вспомогательных конденсаторах, Если в установке дистиллат подается не в деаэратор, а в расходную цистерну, применяется более простой вариант предлагаемого устройства без нижнего клапана сброса излишков в цистерну дистиллата.

Предмет изобретения

Устройство для регулирования добавочного питания водой главного конденсатора судовой паросиловой установки, оборудованной деаэратором, снабженным двумя поплавковыми датчиками предельных уровней воды в нем, расходной цистерной дистиллата и сборником конденсатов, о т л и ч а ю щ е е с я тем, что, с целью предотвращения резких возмущений в конденсатной системе путем поддер>кания среднего уровчя в деа-)раторе и использования поплавковых датчиков лишь в качестве органов защиты, наряду с этими датчиками применен мембранный датчик среднего уровня воды в деаэраторе, который через струйный усилитель сигнала подает командный сигнал серводвигателю двойного действия, перемещающему сдвоенный клапан, расположенный на трубопроводе добавочного питания главного конденсатора из расходной цистерны дистиллата и трубопроводе сброса воды из напорной линии конденсатного насоса в расходную цистерну. — 3— № 132236

Г=Т,—

gicmunnam испаритесь установки (( ( (!( ( („

1Енапооноа

ucmpanu

ouumusu

lI ( (1

4 р сои }ную пагистраоь аатаиапики

« ( (=4 „ р(-
