Реферат



Изобретение (относится к радиотехнике. Цель H3o6peTehiHHуправление формой амплитудно частотноихарактеристики (АЧХ). Фильтр содержит ферритовую пластину 1, входной и выходной преобразователи 2 и 3, периодическую нолупроводниковую структуру (ППС) 4 с элементами 5 и источник 6 управляющего напряжения. Цель достигается выполнением элементов 5 в виде p-i-п-диодов, область собственной проводимости которых перекрывает ферритовую пластину 1. При приложении к элементам 5 напряжения в прямом направлении для p-i-п-диода носители тока заполняют область собственной проводимости p-i-п-диода и его можно рассматривать как металлическую полосу. В этом случае взаимодействие наибольшее и АЧХ имеет наиболее узкую форму. При приложении к элементам 5 напряжения, обратного для p-i-n-диода, носители тока в i-области отсутствуют и ППС 4 может рассматриваться как диэлектрик. В этом случае АЧХ имеет наиболее нжрокую форму. 1 ил. (О ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1322389

А1 (51)4 НОI Р 1 218

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3930833/24-09 (22) 17.07.85 (46) 07.07.87. Бюл. № 25 (71) Научно-исследовательский институт механики и физики при Саратовском государстве IHoM университете (72) С. А. Букесов, В. Н. Прокушкин и IO. Г! 111араевский (53) 621.372,852 (088.8) (56) Патент СILIA N 4465986, кл. 333/148, 1984.

Гуляев IO. В., Никитов С. А. Распростра« «и< нов< рх шгстны х маг нитостатических волн н планках феррита с периодической н< л з<(и водниковой структурой.— -ФТТ, 1983, т. 25, ¹ 8, с. 2515 — 2517. (54) ФИ. I hTP НА МАГНИТОСТАТИЧЕСКИХ ВОЛ НАХ (57) Изобретение относится к радиотехнике.

11ель изобретения управление формой а м пл итудно- частотной характеристики (АЧХ) . Фильтр содержит ферритовую пластину 1, входной и выходной преобразователи 2 и 3, периодическую полупроводниковую структуру (Г1ГIС) 4 с элементами 5 и источник 6 управляющего напряжения. Цель достигается выполнением элементов 5 в виде р-i-п-диодов, область собственной проводимости которых перекрывает ферритовую пластину l. При приложении к элементам

5 напряжения в прямом направлении для р-i-и-диода носители тока заполняют область собственной проводимости р-i-и-диода и его можно рассматривать как металлическую полосу. В этом случае взаимодействие наибольшее и АЧХ имеет наиболее узкую форму. При приложении к элементам 5 напряжения, обратного для р-i-п-диода, носители тока в i-области отсутствуют и ППС

4 может рассматриваться как диэлектрик.

В этом случае АЧХ имеет наиболее широкую форму. 1 ил.

1322389

Формула изобретения (.оста в) тель 11 (. и ни(и к l

Р«д))ктор Л. (:або («)ред 11. Вере« Корректор (:. Черни

Закан 287415 I Гираж 625 1ln,U)èñío«

81111111111 Госуаарственно) () комит(т(((.(:(.I )«> делич и (обр(гений и открытий! l,3035, Мо(нв((, ж З5, Ра, шскан H )() и, 4, 5

11рои (во (стае)(H()-по)игр )фи ((«)(()«преипр(иги(, I. У кгоро», (л 11ро«к>íàrt, 4

Изобретение относится к технике СВЧ и может быть использовано в устройствах обработки СВЧ-сигналов в качестве фильтра с управляемыми параметрами.

Цель изобретения — управление формой амплитудно-частотной характеристики.

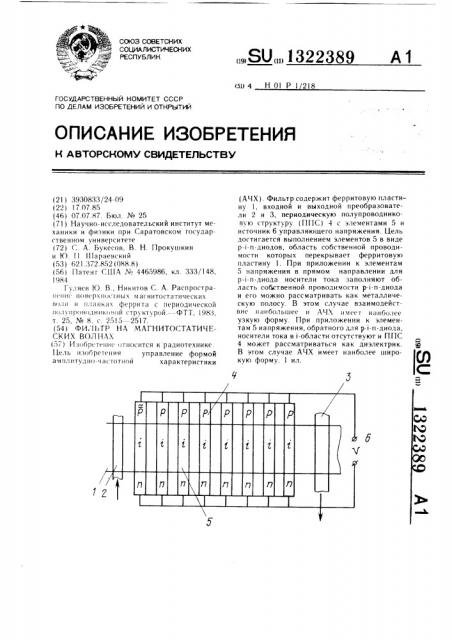

На чертеже представлен фильтр на магнитостатических волнах.

Фильтр содержит ферритовую пластину

1, входной 2 «3 преобразователи, периодическую полупроводниковую структуру 4, элементы 5 которой выполнены в виде р-i-«-диодов, источник 6 управляющего напряжен«я.

Фильтр на магнитостатических волнах работает следующим образом.

Электромагнитный сигнал, поступающий на входной преобразователь 2, возбуждает в ферр«товой пластине 1 магнитостатическун> волну, распространяющуюся в напр««лени« выходного преобразователя 3 и взаимодействующего с периодической полупроводниковой структурой 4. Степень такого взаимодействия определяется значением и знаком напряжения источника 6. При приложении к элементам 5 напряжения в прямом направлении для р-I-и-диода носитечи тока заполняют область собственной проводимости р-i-и-диода и его можно рассматривать как металлическую полосу — в этом случае взаимодействие наибольшее — амплитудно-частотная характеристика наиболее узкая по форме. При приложении к элементам 5 напряжения обратного для р-i-и-диода носители тока в i-области отсутствуют и периодическая полупроводниковая структура может рассматриваться как диэлектрик.

Г1ри этом амплитудно-частотная характерис

10 тика наиболее широкая по форме.

Фильтр на магнитостатических волнах, содержащий намагниченную ферритовую

15 пластину, на однои из поверхностей которой между входным и выходным преобразователями установлена периодическая полупроводниковая структура, элементы которой размешены параллельно входному и выходному преобразователям и подключены к источнику управляющего напряжения, отличающийся тем, что, с целью управления формой амплитудно-частотной характеристики, элементы периодической полупроводниковой структуры выполнены в виде pi-n-диодов, 25 область собственной проводимости которых перекрывает ферритовую пластину.
