Программно-управляемое многофункциональное синхронизирующее устройство

Программно-управляемое многофункциональное синхронизирующее устройство

Иллюстрации

Показать все

Реферат



Изобретение предназначено для использования в системах регистрации импульсных процессов. Цель изобретения - расщирение функциональных возможностей устройства. Синхронизирующее устройство содержит блок 1 программного управления, блоки 5 программно-управляемых счетчиков и Т-триггеры 6 и 7. Введение запускаемого генератора 2 импульсов, формирователя 3 импульсов , -одновибратора 4, элемента 2И 8 и элемента НЕ 9 обеспечивает возможность оперативного перепрограммирования параметров серии выходных импульсов. 2 ил. 00 1C to 4 СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1322443 А 1 (5ц 4 Н 03 К 5/156

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

Bm

Ухо ши

llep бхад ши

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3984748/24-21 (22) 23.10.85 (46) 07.07.87. Бюл. № 25 (72) О. И. Беляев (53) 621.374 (088.8) (56) Авторское свидетельство СССР № 785976, кл. Н 03 К 5/04, 1980.

Абрамович Д. И. и др. Быстродействующее программно-управляемое многофункциональное синхронизирующее устройство. — ПТЭ, 1984, № 4. (54) ПРОГРАММНО-УПРАВЛЯЕМОЕ

МНОГОФУНКЦИОНАЛЬНОЕ СИНХРОНИЗИРУ1ОЩЕЕ УСТРОЙСТВО (57) Изобретение предназначено для использования в системах регистрации импульсных процессов. Цель изобретения — расширение функциональных возможностей устройства.

Синхронизирующее устройство содержит блок 1 программного управления, блоки 5 программно-управляемых счетчиков и Т-триггеры 6 и 7. Введение запускаемого генератора 2 импульсов, формирователя 3 импульсов, .одновибратора 4, элемента 2И 8 и элемента НЕ 9 обеспечивает возможность оперативного перепрограммирования параметров серии выходных импульсов. 2 ил.

1322443

Формула изобретения

Изобретение предназначено для использования в системах регистрации импульсных процессов, в частности для управления работой аналого-цифрового преобразователя.

Цель изобретения — расширение функциональных возможностей за счет обеспечения возможности оперативного перепрограммирования параметров серий выходных импульсов.

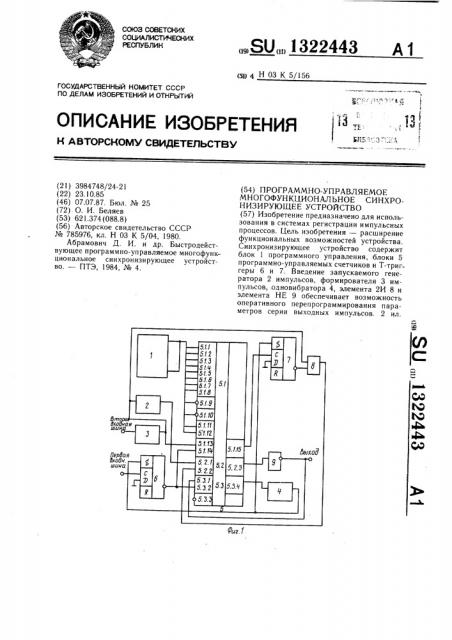

На фиг. 1 представлена функциональная схема программно-управляемого многофункционального синхронизирующего устройства; на фиг. 2 — временная диаграмма работы устройства.

Программно-управляемое многофункциональное синхронизирующее устройство содержит блок 1 программного управления, который может быть построен на микропроцессоре, запускаемый генератор 2 импульсов, формирователь 3 импульсов, одновибратор 4, три блока программно-управляемых счетчиков, объединенные в один блок

5, которые могут быть выполнены на одной БИС, два Т-триггера 6 и 7, элемент

2И 8 и элемент HE 9, выход которого является выходом устройства.

Выходы блока 1 программного управления подключены к входам 5.1.1 — 5.1.12 блоков программно-управляемых счетчиков. Первая входная шина устройства, являющаяся запускающим входом, подключена к С-входу T-триггера 6, выход которого подключен к стробирующим входам 5.1.14 первого и 5.3.2 третьего блоков 5 счетчиков. Вторая входная шина устройства, являющаяся тактирующим входом, подключена к входу формирователя 3 импульсов, выход которого подключен к входу запускаемого генератора 2 имйульсов, счетному входу 5.!.13 первого блока счетчиков и первому входу элемента 2И 8. Выход запускаемого генератора 2 импульсов подключен к счетному входу 5.2.1 второго блока счетчиков. Выход 5.1.15 первого блока счетчиков подключен к С-входу

Т-триггера 7, выход которого соединен с вторым входом элемента 2И 8, выход которого подключен к стробирующему входу

5.2.2 второго блока счетчиков, а его выход 5.2.3 соединен с входом элемента HE 9, выход которого подключен к счетному входу 5.3.1 третьего блока счетчиков и к выходу устройства. Выход 5.3.4 третьего блока счетчиков подключен к входу одновибратора 4, выход которого соединен с 8-входами

Т-триггеров 6 и 7.

Устройство работает следующим образом.

От блока 1 программного управления на входы для программного задания параметров блока 5 поступают коды и управляющие сигналы для занесения в счетчики информации о времени задержки начала последовательности Т (счетчик 51). количества импульсов в последовательности (счетчик 53), времени задержки между началом тактирующего импульса и выходным

5 !

О !

ЗО

55 синхроимпульсом Т (счетчик 5.2), а также управляющие сигналы (входы 5.1.9 — 5.1.12) для занесения этой информации во внутренние регистры счетчиков. После прихода запускающего импульса на первую входную шину Т-триггер 6 устанавливается в рабочее состояние, и сигнал разрешения подается на стробирующие входы 5.1.14 и 5.3.2 счетчиков 5.1 и 5.3 соответственно. Информационные импульсы, они же используются как тактирующие, поступают на вторую входную шину устройства и через формирователь 3 импульсов поступают на запускающий вход запускаемого генератора 2 импульсов и разрешают его работу. Импульсы вырабатываются запускаемым генератором 2 только на время прихода тактирующего импульса, после его спада запускаемый генератор 2 прекращает работу, это необходимо для обеспечения стабильности задержки Т>. Одновременно тактирующие импульсы поступают на счетный вход 5.1.13 счетчика 5.1, который после подсчета определенного, программно-заданного количества этих импульсов вырабатывает импульс на выходе 5.1.15 тем самым отрабатывает временный интервал задержки начала последовательности синхроимпульсов, кратный периоду следования входных тактирующих импульсов. Импульс с выхода 5.1.15 устанавливает Т-триггер 7, сигналы с выхода которого разрешают прохождение тактирующих импульсов через элемент 2 И 8, на стробирующий вход 5.2.2 счетчика 5.2. Ha его счетный вход 5.2.1 поступают импульсы с запускаемого генератора 2. После подсчета программно-заданного количества импульсов с генератора первый счетчик вырабатывает импульсы, равные по длительности периоду. следования импульсов генератора, который через элемент HE 9 поступает на выход устройства как выходной синхроимпульс и на счетный вход 5.3.1 счетчика 5.3. Последний отрабатывает время задержки синхроимпульса относительно начала входного тактирующего импульса, кратное периоду следования импульсов с генератора 2. Второй счетчик подсчитывает программно-заданное количество импульсов, поступающих на вход 5.3.1, вырабатывает на выходе 5.3.4 сигнал, который поступает на одновибратор 4, вырабатывающий короткий импульс и сбрасывающий устройство в исходное состояние.

Предлагаемая схема синхронизирующего устройства позволяет выделить из последовательности импульсов определенную серию по запускающему импульсу и синхронно с каждым тактирующим импульсом последовательности вырабатывать синхроимпульс, программно производить сканирование синхроимпульса по входному.

Программно-управляемое многофункциональное синхронизирующее устройство, 1322443

ВхОд 2

Вход 1

Выход

Раг. 2

Составитель М. Брынский

Редактор И. Горняк Техред И. Верес Копоектор Л. Зимокосов

Заказ 287б 53 Тираж 901 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1!3035, Москва, Ж вЂ” 35, Раушская наб., д. 4 5

Производственно-полиграфическое предприятие, г. Ужгород, .л. !1роектная, 4 з содержащее блок программного управления, первый, второй и третий блоки программно-управляемых счетчиков, входы для программного задания параметров которых подключены к выходам блока программного управления, первую входную шину устройства, первый и второй Т-триггеры, отличающееся тем, что, с целью расширения функциональных возможностей за счет обеспечения возможности оперативного перепрограммирования параметров серий выходных импульсов, в него введены запускаемый генератор импульсов, вторая входная шина устройства, формирователь импульсов, элемент НЕ, элемент 2И, одновибратор, включенный между выходом третьего блока счетчиков и входами первого и второго Т-триггеров, вторая входная шина устройства подключена к входу формирователя импульсов, выход которого подключен к входу запускаемого генератора импульсов, счетному входу первого блока счетчиков и первому входу элемента 2И, выход которого подключен к стробирующему входу второго блока счетчиков, причем первая входная шина устройства подключена к С-входу первого Т-триггера, инверсный выход которого подключен к стробирующим входам первого и третьего блоков счетчиков, а выход запускаемого генератора импульсов подключен к счетному

1О входу второго блока счетчиков, выход которого подключен к входу элемента НЕ, выход которого соединен с выходной шиной устройства и подключен к счетному входу третьего блока счетчиков, при этом выход пер15 вого блока счетчиков подключен к С-входу второго Т-три! гера. инверсный выход которого подключен к второму входу элемента 2И, à D-входы первого и второго Т-триггеров соединены с общей шиной.
