Приспособление для навинчивания штырных изоляторов на штырь

Приспособление для навинчивания штырных изоляторов на штырь

Иллюстрации

Показать все

Реферат



Класс 2! с, 15

М. И227

ПАТЕНТ HA ИЗОБРЕТЕНИЕ а

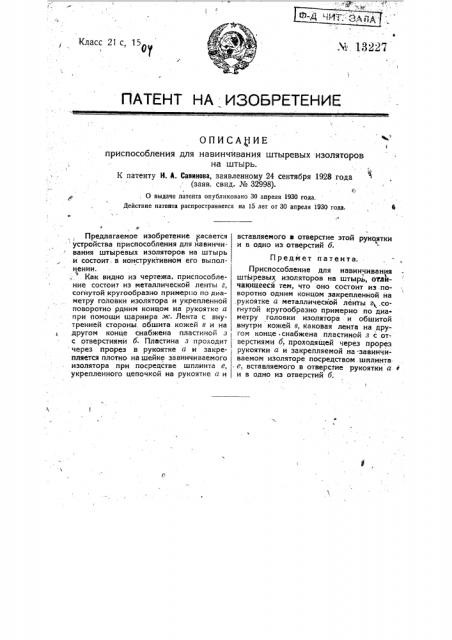

ОПИСА1-,1ИЕ приспособления для навинчивания штыревых изоляторов на штырь.

К патенту Н. A. Савинова, заявленному 24 сентября 1928 года (заяв. свид. № 32998).

0 выдаче патента опубликовано 30 апреля 1930 года.

Действие патента распространяется на 15 лет от 30 апреля 1930 года.

Предлагаемое изобретение касается устройства приспособления для навинчивания штыревых изоляторов на штырь и состоит в конструктивном его выполнении.

Ъ . . Как видно из чертежа, приспособление состоит из металлической ленты г, согнутой кругообразно примерно по диаметру головки изолятора и укрепленной поворотно рдним концом на рукоятке а при помощи шарнира ж. Лента с внутренней стороны. обшита кожей 8 и на другом конце снабжена пластиной з с отверстиями б. Пластина з проходит через прорез в рукоятке а и закрепляется плотно на шейке завинчиваемого изолятора при посредстве шплинта е, укрепленного цепочкой на рукоятке а и вставляемого в отверстие этой рукоятки и в одно из отверстий б.

Предмет патента.

Приспособление для навинчивания штйревых изоляторов на штырь, о 1личающееся тем, что оно состоит из -поворотно одним концом закрепленной на ,рукоятке а металлической ленты г,,согнутой кругообразно примерно по диаметру головки изолятора и обшитой внутри кожей. в, каковая лента на другом конце снабжена пластиной з с отверстиями б, проходящей через прорез рукоятки а и закрепляемой на-завинчиваемом изоляторе посредством IllBJIHHTG е, вставляемого в отверстие рукоятки а i и в одно из отверстий б.
