Реферат



Изобретение относится к СВЧ-дефектоскопии. Цель изобретения - повышение надежности обнаружения дефектов в виде сучков и свилей в пиломатериале . Устр-во, реализующее данный способ , содержит СВЧ-г-р 1, передающую антенну 2, излучающую ТЕМ волну, приемную антенну 3 в виде волновода круглого сечения, детектор 4 и предварительный у-ль 5, конвейер 6 для подачи исследуемого дизлектрического материала - доски 7 с сучками 8.Доска 7 перемещается конвейером 6 между передающей и приемной антеннами 2 и 3. Показания с выхода у-ля 5 считьшаются и передаются в блок обработки данных. Цель достигается тем, что облучение диэлектрического материала осуществляют электромагнитной волной с колебаниями типа ТЕМ, а принимают электромагнитную волну с колебаниями О) типа Р., 4 ил. -,SK CN

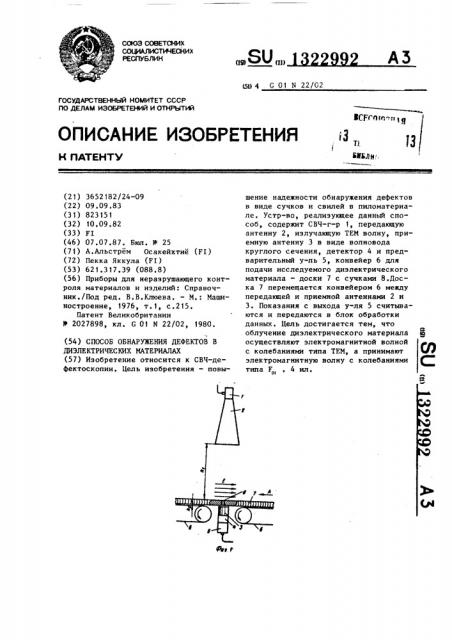

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

0Ю (И) А3 сЮ 4 С 01 N 22/02

ВСРП;н1(ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Ilo делА изОБРетений H ОткРытий (21) 3652 182/24-09 (22) 09.09.83 (31) 823151 (32) 10.09.82 (33) FI (46) 07.07.87. Бюл. Ф 25 (71) A,Àëüñòðåì Осакейхтие (FI) (72) Пекка Яккула (FI) (53) 621.317.39 (088.8) (56) Приборы для неразрушающего контроля материалов и иэделий: Справочник./Под ред. В.В.Клюева, — М.: Машиностроение, 1976, т.1, с.215.

Патент Великобритании

У 2027898, кл. G О1 N 22/02, !980. (54) СПОСОБ ОБНАРУЖЕНИЯ ДЕФЕКТОВ В

ДИЭЛЕКТРИЧЕСКИХ МАТЕРИАЛАХ (57) Изобретение относится к СВЧ-дефектоскопии. Цель изобретения — повышение надежности обнаружения дефектов в виде сучков и свилей в пиломатериале. Устр-во, реализукщее данный способ, содержит СВЧ-г-р 1, передающую антенну 2, излучакщую ТЕМ волну, приемную антенну 3 в виде волновода круглого сечения, детектор 4 и предварительный у-ль 5, конвейер 6 для подачи исследуемого диэлектрического материала - доски 7 с сучками 8.Доска 7 перемещается конвейером 6 между передакщей и приемной антеннами 2 и

3. Показания с выхода у-ля 5 считываются и передаются в блок обработки данных. Цель достигается тем, что облучение диэлектрического материала осуществляют электромагнитной волной с колебаниями типа ТЕМ, а принимают электромагнитную волну с колебаниями типа F„° 4

1322992

Изобретение относится к СВЧ-дефектоскопии н может использоваться для детектирования сучков и свилей или им подобных в лесоматериалах,особенно в пиломатериалам. 5

Цель изобретения — повышение надежности обнаружения дефектов в виде сучков и свилей в пиломатериале.

На фиг. 1 приведена структурная электрическая схема устройства, реалиэукщего способ обнаружения дефектов в диэлектрическом материале; на фиг. 2 — продольное распределение электрического поля на сучке; на фиг. 3 — вид А на фиг. 1;на фиг.4 конструкция приемника, Устройство для обнаружения дефектов в диэлектрическом материале содержит СВЧ-генератор 1, передающую антенну 2, излучающую ТЕМ волну, приемную антенну 3 в виде волновода круглого сечения, детектор 4 и предварительный усилитель 5, конвейер 6 для подачи исследуемого диэлектрического материала — доски 7 с сучками 8.

Устройство для обнаружения дефектов в диэлектрическом материале работает следукщим образом.

СВЧ-генератор 1 генерирует волну типа Н (ТЕ, ), при расстояниях от раскрыва от передакщей антенны 2, болыпих 3 (, — длина волны в свободном пространстве), электромагнитная волна имеет основной тип (TEM - 35 поперечная электромагнитная волна).

Таким образом, микроволновое излучение, достигакщее поверхности доски 7, имеет только один тип колебаний,т.е. имеется только поперечная составляю- ®О щая электрического или магнитного поля и отсутствует продольная составлякщая.

Сучок 8 в доске 7 является толще, чем остальная часть пиломатериала,и 45 его диэлектрическая постоянная отлична от диэлектрической постоянной остальной части пиломатериала, Таким образом, сучок 8 является электрическим волноводом, в котором возбуждается волна типа Е, (ТМ).

Приемная антенна 3 имеет размеры и форму из .условия распространения в ней волны типа Е oi (ТН„, ), Детектор 4 детектирует волну типа

Е«

При отсутствии сучков 8 мода Е, волны на приемную антенну 3 не поступает. Детектор 4 также настроен на прием только волны типа E « .

Может быть использовано несколько приемных антенн 3 и детекторов 4, которые располагают на одной линии рядом друг с другом (фиг.4). Доска 7 перемещается конвейером 6 между передающей 2 и приемной 3 антеннами. Показания с выходов предварительных усилителей 5 последовательно считываются и передаются в блок обработки данных.

Передающая 2 и приемная 3 антенны могут быть расположены по одну сторону от доски 7.

Формула изобретения

Способ обнаружения дефектов в диэлектрических материалах, включакщий облучение диэлектрического материала электромагнитной волной СВЧ-диапазона, прием электромагнитной волны,провзаимодействовавшей с диэлектрическим материалом, и ее регистрацию, о тл и ч а ю шийся тем, что, с целью повышения надежности обнаружения дефектов в виде сучков и свилей в пиломатериале, облучение осуществляют электромагнитной волной с колебаниями типа ТЕМ, а принимают электромагнитную волну с колебаниями типа Ео
