Реферат



Изобретение относится к области сельского хозяйства. Цель изобретения - повышение эффективности установки и сокращение производственных площадей. Многоярусные стеллажи 1 с вырезом в центральной части имеют разделительные опорные стойки 3 между ярусами. Стеллажи с исходной биомассой устанавливаются так, чтобы стойки 7 с осветительными устройствами 8 оказались в вырезах стеллажей. Перемешение и установка стеллажей производится с помощью подъемнотранспортного устройства 9. 2 ил. С/1 с со К5 СО о 4

СОЮЗ СОВЕТСНИХ

СООИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (511 q А 01 G 31/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 37568879/30-15 (22) 21.06.84 (46) )5.07.87. Бюл. N - 26 (71) Всесоюзный научно-исследовательский институт сельскохозяйственного машиностроения им. В.П.Горячкина (72) Ю.А.Кругляков, З.Я.Жук и С.В.Бурцева (53) 631.589.2(088.8) (56) Авторское свидетельство СССР

Ф 948346, кл. А 0) С 31/00, 1982. (54) УСТАНОВКА ДЛЯ ВЫРАЩИВАН11Я ГИДРОПОННОГО ЗЕЛЕНОГО КОРМА

„„SU„„1323042 А 1 (57) Изобретение относится к области сельского хозяйства. Цель изобретения — повышение эффективности установки и сокращение производственных площадей ° Многоярусные стеллажи 1 с вырезом в центральной части имеют разделительные опорные стойки 3 между ярусами. Стеллажи с исходной биомассой устанавливаются так, чтобы стойки 7 с осветительными устройствами 8 оказались в вырезах стеллажей.

Перемещение и установка стеллажей производится с помощью подъемнотранспортного устройства 9. 2 ил.

Заказ 2888/3 629

Под-,нс ное

Произв.-полигр. пр-тие, г, Ужгород, ул. Проектная 4

1 1.32 30

Изобретение относится к сельскому хозяйству, н частности к гидрононному оборудованию для выращивания зеленого корма.

Цель изобретения — повышение эф5 фективности установки и сокращение производственных площадей.

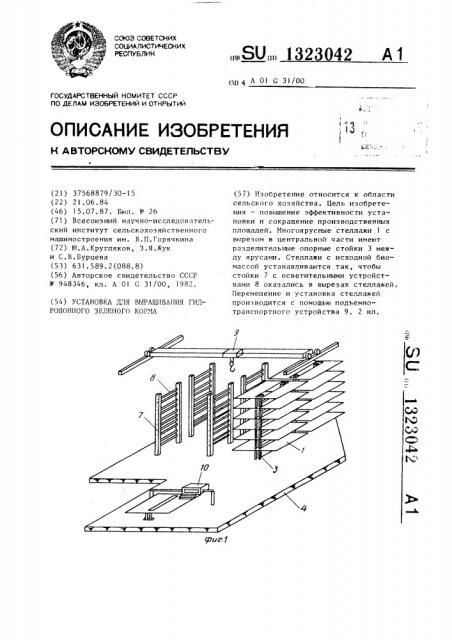

Па фиг.1 изображена установка, общий вид; на фиг.2 — конструкция стеллажа. 10

Установка включает многоярусные стеллажи 1, имеющие в центральной части вырез 2. При помощи разделительных опорных стоек 3 стеллажи 1 установлены друг на друге и на осно- 15 вании 4. Стойки 3 снабжены опорными и направляющими элементами, выполненными, например, в виде пластины 5 и конуса 6. В вырезах 2 свободно расположены вертикальные стойки 7 с осве- 20 тительнъ»ми устройствами 8. Пад многоярусными стеллажами 1 установлено мостовое подъемно-транспортное устройство 9. Кроме того, имеются уборочно-высевающее устройство 1О и оро- 25 сительное устройство (не показано).

Установка работает следующим образом.

Подъемно-транспортное устройство

9 перемещает первый загруженный ис- 30 ходной биомассой стеллаж 1 от уборочно-высевающего устройства 10 к свободным стойкам 7 с осветительными устройствами 8 и опускает его на оснонание 4 так, чтобы стойки 7 с ос- 35 ветительными устройствами 8 вошли в вырез 2 стеллажа 1. В следующем так42 2 те работы подъемно-транспортное устройство 9 опускает второй подготовленный к выращинанию стеллаж на первый до совмещения опорных и направляющих элементов, Далее такт работы повторяется до образования многоярусного стеллажа высотой, равной высоте вертикальных стоек 7. После этого в течение 6-10 дней на стеллажах производится выращивание зеленого корма, При этом используются осветительные устройства 8 и оросительное устройство, перемещаемое между стеллажами 1 подъемно-транспортным устройством 9. По истечении вегетационного периода устройстно 9 последовательно поднимает стеллажи 1 с готовым к уборке кормом и перемещает их к уборочно-высевающему устройству 10.

Формул а и э о б р е т е и и я

Установка для выращивания гидролонного зеленого корма, включающая установлен»ые на основании многоярусные стеллажи, вертикальные стойки с осветительными устройствами и оросительное устройство, о т л и ч а ю— щ а я с я тем, что, с целью повьппения эффективности установки и сокращения»»ро»»эводст»»енных площадей, стеллажи установлены на основании и дру| на друге с помощью разделительных опорных стоек и имеют вырезы в центральной части, н которых свободНо расположены вертикальные стойки с осветительными устройствами.
