Инструмент для чистовой обработки поверхностей

Инструмент для чистовой обработки поверхностей

Иллюстрации

Показать все

Реферат



Изобретение относится к области машиностроения в частности к инструментам для чистовой обработки поверхностей . Цель .изобретения - расширение технологических возможностей за счет регулирования угла наклона деформирукяцего элемента. Инструмент содержит вилкообразную державку с закрепленной в ней оправкой, установленной с возможностью вращения, и деформирующий элемент, установленный на оправке. Посадочный участок оправки под деформирующий элемент выполнен под углом к ее оси, равным по величине углу наклона посадочного участка оправки. Посадочные участки деформирукяцего элемента и оправки выполнены с гладкими и шлицевыми поверхностями. Деформирзтощий элемент установлен на оправке с возможностью их относительного поворота и фиксации в заданном положении. Регулирование угла наклона деформирукяцего I элемента осуществляется за счет взаимного проворота последнего и оправ- .ки. 1 з.п. ф-лы, 1 ил. (Л Ч)

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) (S1) 4 В 24 В 39 04

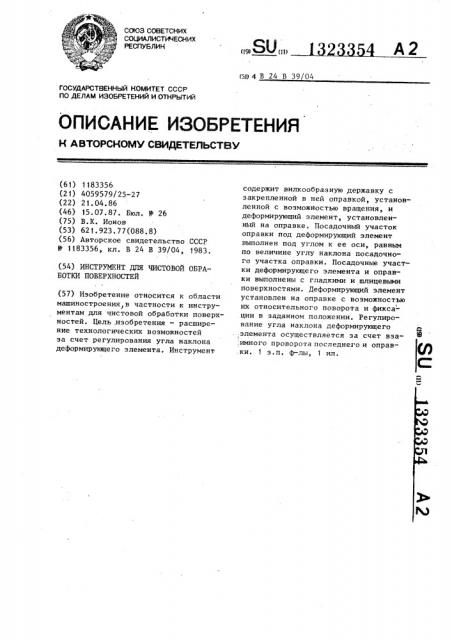

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К Д BTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1183356 (21) 4059579/25-27 (22) 21. 04. 86 (46) 15- 07. 87. Бюл, у 26 (75) В.К. Ионов (53) 621.923.?7(088.8) (56) Авторское свидетельство СССР

Ф 1183356, кл. В 24 В 39/04, 1983. (54) ИНСТРУМЕНТ ДЛЯ ЧИСТОВОЙ ОБРАБОТКИ ПОВЕРХНОСТЕЙ (57) Изобретение относится к области машиностроения,в частности к инструментам для чистовой обработки поверхностей. Цель, изобретения — расширение технологических возможностей за счет регулирования угла наклона деформирующего элемента. Инструмент содержит вилкообразную державку с закрепленной в ней оправкой, установленной с возможностью вращения, и деформирующий элемент, установленный на оправке. Посадочный участок оправки под деформирующий элемент выполнен под углом к ее оси, равным по величине углу наклона посадочного участка оправки. Посадочные участки деформирующего элемента и оправки выполнены с гладкими и шлицевыми поверхностями. Деформирующий элемент установлен на оправке с возможностью I их относительного поворота и фиксации в заданном положении. Регулирование угла наклона деформируняцего элемента осуществляется за счет вза-! ,имного проворота последнего и оправ.ки. 1 з.п. ф-лы, 1 ил.

1323354 2

Изобретение относится к машиностроению, а именно к конструкции инструментов для обработки поверхности деталей типа тел вращения.

Цель изобретения — расширение технологических возможностей эа счет регулирования угла наклона деформирующего элемента.

На чертеже представлен инструмент, общий вид.

Предлагаемый инструмент содержит вилкообразную державку 1 с закрепленной в ней оправкой 2, установленной с возможностью вращения в подшипниках 3 и 4. На оправке имеется посадочный учас ток под деформирующий элемент 5.

Ось А-А посадочного участка наклонена под углом о к оси Б-Б оправки.

Деформирующий элемент 5 взаимодействует с посадочным участком оправки 2 посредством посадочного отверстия, ось которого совпадает с осью

А-А посадочного участка оправки, а ось В-В рабочего участка деформирующего элемента выполнена под углом Ы по отношению к оси А-А его посадочного отверстия. Посадочные участки деформирующего элемента 5 и оправки

2 выполнены комбинированными и состоят из гладких посадок б и шлицевых венцов 7 на оправке и шлицевых вен цов 8 на деформирующем элементе. Стапорный элемент 9 предназначен для фиксации деформирующего элемента 5 в осевом направлении. Величина усилия деформации задается нагружением упругого элемента 10 посредством регулировочного элемента 11.

В исходном положении (см. чертеж) максимальный угол наклона оси В-В рабочего участка деформирующего элемента 5 по отношению к оси Б — Б оправки 2 и, следовательно, к оси обрабатываемой детали составляет величину 2,, поэтому за каждый оборот оправки угол наклона периодически меняет свое значение от -2 са до +2о (второе крайнее положение оси к плоскости симметрии рабочего участка деформирующего элемента показано штриховой линией), вследствие чего рабочий участок деформирующего элемента описывает на поверхности детали траекторию с максимальной амплитудой.

При повороте деформирующего элемента 5 относительно посадочного о участка оправки 2 на 180, ось В-В

f0

t5

35 деформирующего элемента совмещается с осью Б-Б оправки, поэтому угол наклона деформирующего элемента равен нулю.

При установке деформирующего элемента в любое другое положение ось деформирующего элемента устанавливается по отношению к оси оправки в промежуточных положениях, обеспечивая угол между осями в интервале от О до 2 .

Регулирование угла наклона деформирующего элемента осуществляется следующим образом.

Сняв стопорный элемент 9, смещают деформирующий элемент 5 в осевом направлении до тех пор, пока его шлицевый венец 8 не выйдет из зацепления с шлицевым венцом 7 оправки 2.

После этого поворачивают деформирующий элемент 5 относительно оправки

2 на требуемый угол и вновь вводят в зацепление шлицевые венцы, фиксируя тем самым положение деформирующего элемента, после чего вновь устанавливают стопорный элемент 9, обеспечивая фиксацию деформирующего элемента от осевого смещения.

Таким образом, деформирующему элементу обеспечивается регулирование величины максимального угла наклона в пределах от 0 до 2<, благодаря чему получают на поверхности обрабатываемой детали наиболее оптимальную сетку регулярного микрорельефа при различных условиях обработки, что расширяет технологические возможности инструмента.

Формула изобретения

1. Инструмент для чистовой обработки поверхностей по авт.св. N - 1183356, о т л и ч а юшийся тем, что, с целью расширения технологических возможностей за счет регулирования угла наклона деформирующего элемента, посадочный участок деформирующего элемента выполнен под углом к его оси, равным по величине углу наклона посадочного участка оправки, при этом деформирующий элемент установлен на оправке с возможностью их относительного поворота и фиксации в заданном положении.

2. Инструмент по и. 1, о т л ич а ю шийся тем, что на поса1323354 дочных участках деформирующего элемента и оправки выполнены гладкие и последующие шлицевые поверхности.

Составитель С.Чукаева

Техред А.Кравчук .

Редактор Л.Повхан

Корректор М. Демчик

Заказ 2913/19

Тирая 715 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
