Перегрузочное устройство для пылевидных материалов

Перегрузочное устройство для пылевидных материалов

Иллюстрации

Показать все

Реферат



Изобретение относится к транспортирующим устройствам непрерывного действия для пылевидных материалов. Цель изобретения - повьшение эффективности работы устройства за счет исключения выноса пьшевидных материалов в атмосферу. Устройство включает двустенный барабан (Б) 1 с наружной стенкой (с) 2 и внутренней С 3 с перегородками , разделяющими его на секции . Перегородки установлены под углом в направлении вращения Б 1 к радиусу , проведенному из центра враще-: ния Б 1 в точку касания перегородки i с С 2. Сверху Б 1 закрыт крышкой 5 с вьшускным отверстием, соединенным патрубком 7 с поворотным приспособлением в виде вертикального загрузочного конвейера 8. В тарельчатом поддоне 9, установленном под Б 1, преду-, смотрено выпускное отверстие 10, соединенное с наклонным отводящим конвейером 11 патрубком 12. Материал с конвейера 8 через патрубок 7 поступает в Б 1. Вращаясь по часовой стрелке , Б 1 перемещает материал перегородками по поддону 9 до отверстия 10, откуда через патрубок 12 материал попадает на конвейер 11. При определенном расчетном угле наклона перегородки равнодействующая центробежной силы и нормального давления перегородки на материал направлена перпендикулярно к радиусу Б 1. Материал под воздействием центробежной силы не будет стремиться к С 2, в результате вынос материала за пределы С 2 прекратится. 3 ил. S (Л со ю со 4 00 4 IV)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gg y В 65 (47/44

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К Д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (61) 686951 (21) 4043390/27-03 (22) 24.03.86 (46) 15.07.87. Бюл, Ф 26 (71) Ленинградский государственный институт проектирования на речном транспорте (72) С.В.Певзнер и В.В.Урбас (53) 62!.867(088.8) (56) Авторское свидетельство СССР

Р 686951 кл. В 65 С 47/44, 1977. (54) ПЕРЕГРУЗОЧНОЕ УСТРОЙСТВО ДЛЯ

ПЫЛЕВИДНЫХ МАТЕРИАЛОВ (57) Изобретение относится к транспортирующим устройствам непрерывного действия для пылевидных материалов.

Цель изобретения — повышение эффективности работы устройства за счет исключения выноса пылевидных материалов в атмосферу. Устройство включает двустенный барабан (Б) 1 с наружной стенкой (С) 2 и внутренней С 3 с перегородками, разделяющими его на секции, Перегородки установлены под углом в направлении вращения Б 1 к ра„„SU„„1323484 д 2 диусу, проведенному из центра враще-. ния Б 1 в точку касания перегородки с С 2. Сверху Б 1 закрыт крышкой 5 с выпускным отверстием, соединенным патрубком 7 с поворотным приспособлением в виде вертикального загрузочного конвейера 8. В тарельчатом поддоне 9, установленном под Б 1, преду-. смотрено выпускное отверстие 10, соединенное с наклонным отводящим конвейером 11 патрубком 12. Материал с конвейера 8 через патрубок 7 поступает в Б 1. Вращаясь по часовой стрелке, Б 1 перемещает материал перегородками по поддону 9 до отверстия 10, откуда через патрубок 12 материал попадает на конвейер 11. При определенном расчетном угле наклона перегородки равнодействующая центробежной силы и нормального давления перегородки на материал направлена перпендикулярно к радиусу Б 1. Материал под воздействием центробежной силы не будет стремиться к С 2, в результате вынос материала эа пределы С 2 прекратится.

3 ил.

t 323484 ла стремится спвинуть материал в сторону наружной стенки барабана, что влечет за собой вынос перегружаемого материала в атмосферу в месте стыка наружной стенки барабана с поддоном (фиг. 3). Расположение перегородок 4 под углом Ы предотвращает это явление.

Угол наклона перегородок определяется расчетным путем по формуле

P„ r с =are tg — =are tg---, F где ы — частота вращения барабана, 1/с;

r — радиус вращения точки касания перегородки с наружной стенкой барабана, м; — ускорение свободного падения, M/Ñ вЂ” коэффициент сопротивления движения материала по поддону.

Цри определенном угле oL наклона перегородок 4, полученном расчетным путем, равнодействующая R центробежной силы и н<зрмального давления перегородки на материал направлена перпендикулярно к радиусу r барабана (фиг. 3). Поэтому частица материала не стремится под воздействием центробежной силы P к наружной стенке

Ц барабана, а под воздействием равнодействующей R перемещается по окружности радиуса r в результате чего вынос материала за пределы наружной стенки барабана прекращается.

Перегрузочное устройство для пылевидных материалов по авт. св. 686951, отличающееся тем, что, с целью повьппения эффективности работы устройства за счет исключения выноса пылевидных материалов в атмосферу в месте стыка наружной стенки барабана с тарельчатым поддоном, каждая перегородка установлена на барабане под углом в направлении его вращения к радиусу, проведенному из центра вращения барабана в точку касания перегородки с наружной стенкой, 1 2

Изобретение относится к транспортирующим устройствам непрерывного действия для пылевидных материалов.

Цель изобретения — повышение эффективности работы устройства за счет 5 исключения выноса пылевидных материалов в атмосферу.

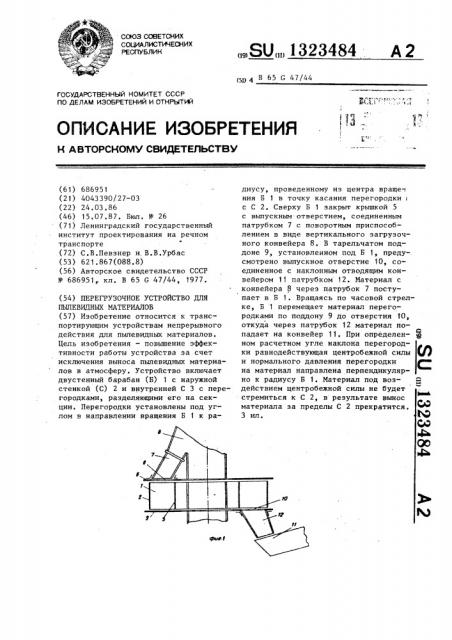

На фиг. 1 изображенс предлагаемое

f устройство, продольный разрез; на фиг. 2 — барабан с отклоненными от 10 радиуса перегородками, поперечное сечение; на фиг. 3 — схема воздействия усилий на материал в точке касания перегородки с наружной стенкой барабана. 15

Устройство включает двухстенный барабан 1 с наружной 2 и внутренней 3 стенками. Барабан разделяется на секции перегородками 4, каждая из которых установлена под углом с, в направлении20 вращения барабана к радиусу r, проведенному из центра вращения барабана в точку касания перегородки 4 с наружной стенкой 2, Сверху барабан закрыт крьппкой 5, впускное отверстие 6 25 которой при помощи патрубка 7 соединено с поворотным приспособлением в виде вертикального загрузочного конвейера 8. Барабан 1 установлен на тарельчатом поддоне 9, выпускное от- 30 верстие 10 которого соединено с наклонным отводящим конвейером 11 при помощи патрубка 12.

Устройство работает следующим образом. 35Формула изобретения

Материал поступает с вертикального загрузочного конвейера 8 через патрубок 7 в секцию барабана 1, который, вращаясь Ло часовой стрелке, перемещает его при помощи перегородок 4 щ по поддону 9 до выпускного отверстия 10 и через патрубок 12 передает на наклонный отводящий конвейер 11.

На материал, находящийся между перегородками 4, при вращении барабана действуют три силы: М вЂ” нормальное давление перегородки на материал;

Р - центробежная сила и à — сила соЦ противления передвижению материала по поддену„ При этом центробежная си-50

1323484 фиа 3

®are. 2
